Страница 243: Применение
HEIDENHAIN TNC iTNC 530
243
6.6
Со
здание
программ
ко
н
тур
а
на
о
снов
ании
данных
DXF (
опция
ПО
)
6.6 Создание программ контура
на основании данных DXF
(опция ПО)
Применение

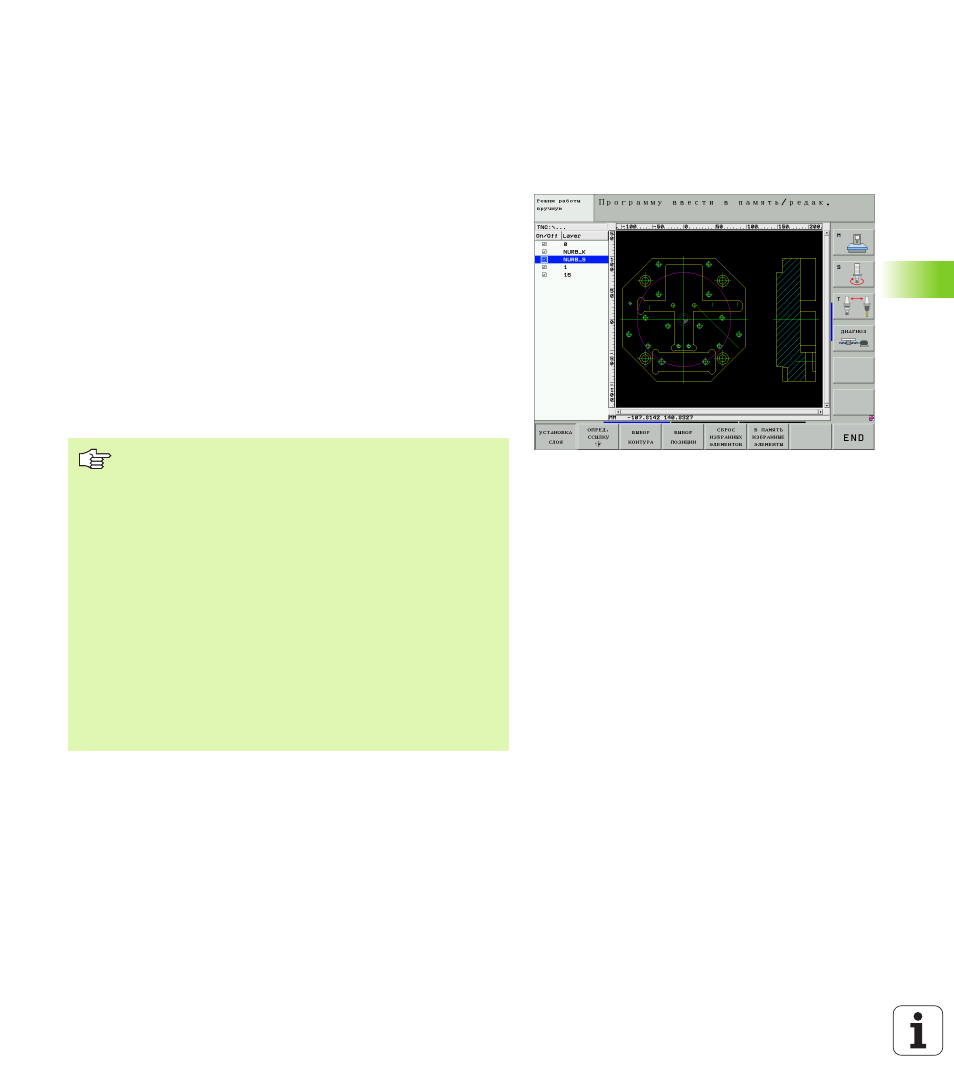

Созданные в системе CАПР файлы DXF можете открыть прямо в
УЧПУ, для извлечения контуров или позиций обработки а также
сохранения этих в качестве программ с диалогом открытым
текстом или в качестве файлов пунктов. Таким образом
получаемые программы с диалогом открытым текстом
отрабатываются также на предыдущих управлениях УЧПУ, так как
программы с диалогом открытым текстом содержат только L- и
CC-/CP-кадры.
Если DXF-файлы перерабатываются оператором в режиме
работы Программу записать в памяти/редактирование , тогда
УЧПУ генерирует программы контура с расширением файла .H.
Если DXF-файлы перерабатываются оператором в режиме
работы smarT.NC, тогда УЧПУ генерирует программы контура с
расширением файла .HC.
Обрабатываемый файл DXF должен сначала быть
записан на жестком диске УЧПУ.
Перед загрузкой в УЧПУ следует обратить внимание,
что имя файла DXF не должно содержать пустых
знаков или недопускаемых спецзнаков (смотри
“Имена файлов” на странице 110).
Откываемый файл DXF должен содержать как
минимум один уровень.
УЧПУ поддерживает самый распространенный
фомрмат DXF, а именно R12 (соответствует AC1009).
В качестве контура можете выбирать следующие
элементы DXF:
LINE (прямая)
CIRCLE (полный круг)
ARC (делительная окружность)
