Длина инструмента L
Длину инструмента L можете определять двумя способами:
Разница длины инструмента и длины нулевого
инструмента L0
Знак числа:
Определить длину:
8
Переместить нулевой инструмент на опорную позицию на оси
инструментов (нпр. поверхность загатовки с Z=0)
8
Занулить индикацию оси инструментов (установление опорной
точки)
8
Сменить следующий инструмент
8
Переместить инструмент на ту же опорную позицию как и
нулевой инструмент
8
Индикация оси инструментов показывает разницу длины
инструмента по сравнении с нулевым инструментом
8
Значение с помощью клавиши «Перепись факт-позиции» в G99-
запись или в таблицу инструментов перенести
Установить длину L с помощью устройства преднастройки
Введите установлённое значение непосредственно в дефиницию
инструмента G99 или в таблицу инструментов.
Радиус инструмента R
Радиус инструмента R вводите непосредственно.
Z
X
L
0

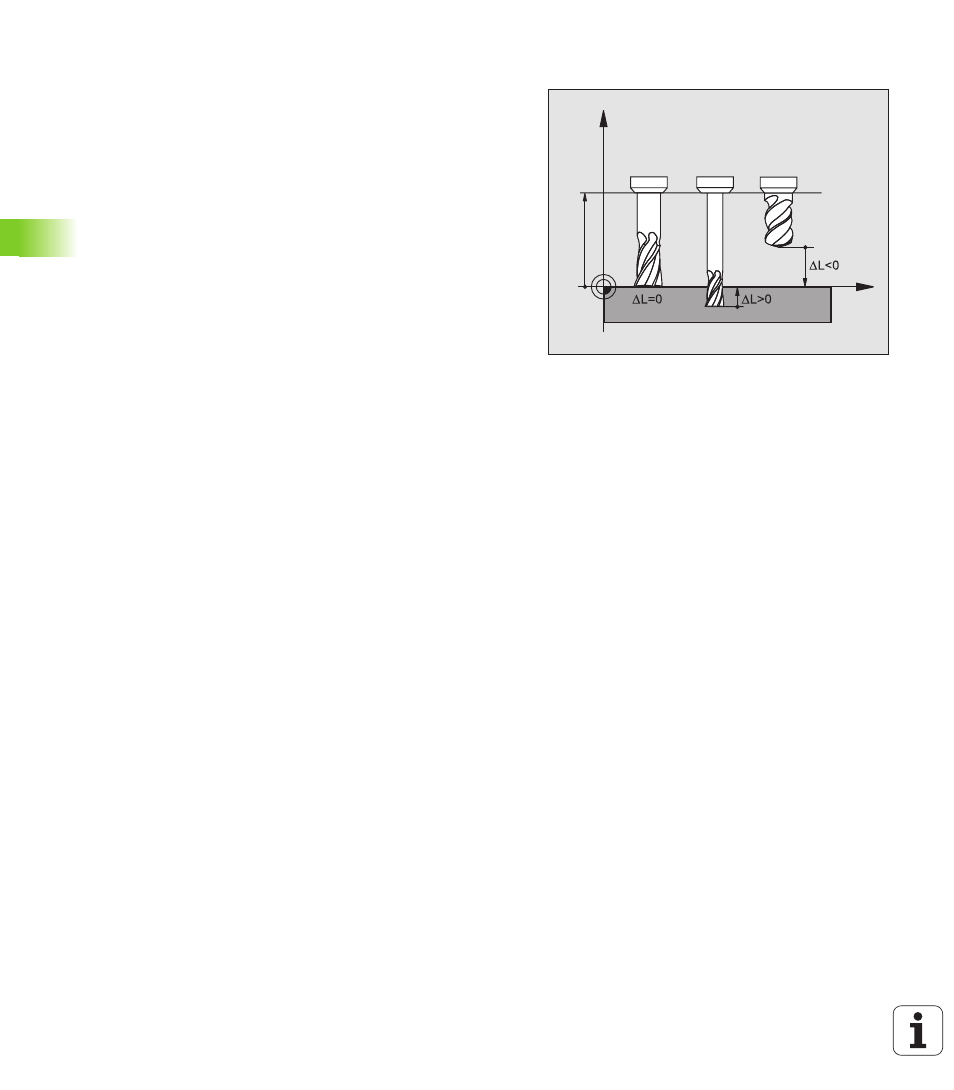

L>L0:
инструмент длиннее чем нулевой инструмент
L<L0:
инструмент короче чем нулевой инструмент
