HEIDENHAIN TNC iTNC 530
239
6.5
Движ
ения
по
траект
ории
–
по
лярные
к
оор
динаты

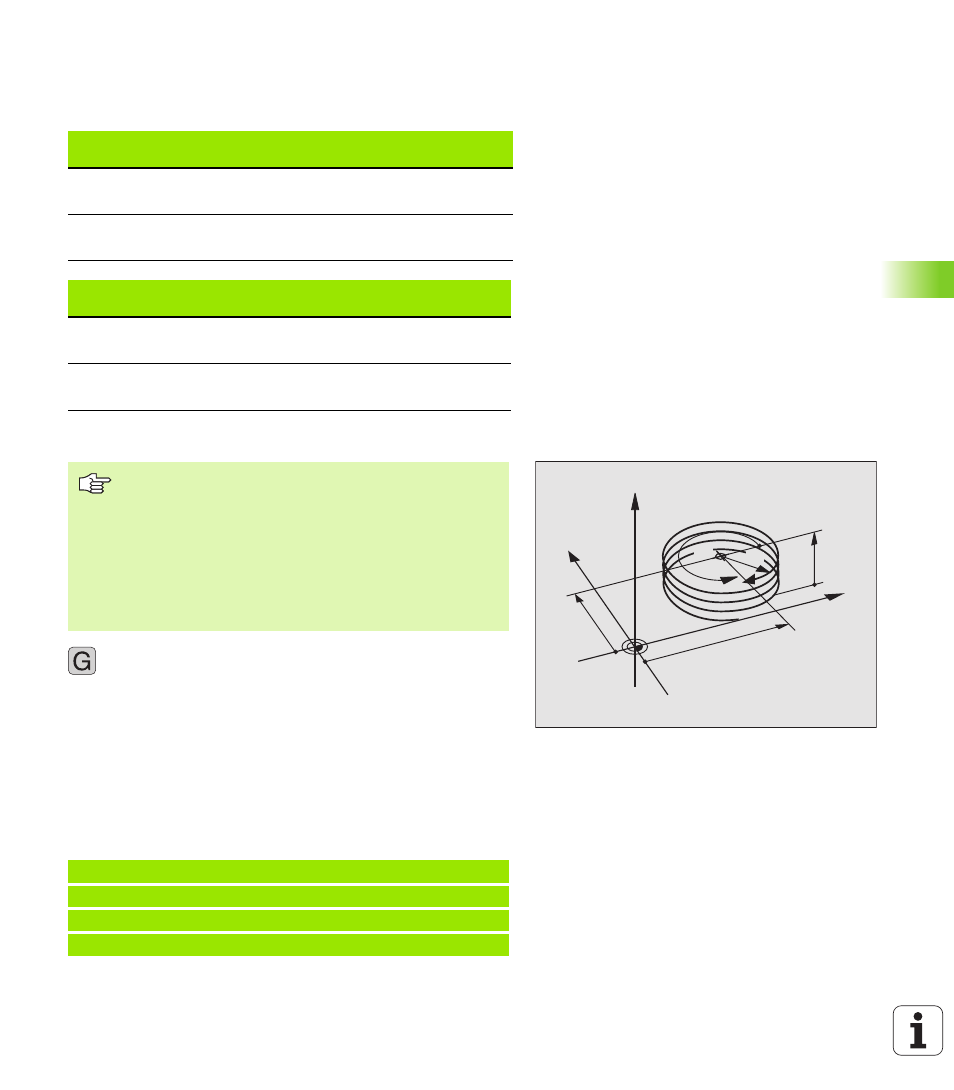

Исполнение винтовой линии
Таблица указывает соотношение рабочего направления,
направления вращения и коррекции радиуса для определённых
форм траектории.
Программирование винтовой линии
8
Полярные координаты-угол H: ввести инкрементно
общий угол, под которым инструмент
перемещается по винтовой линии. После ввода
угла выбираете ось инструмента с помощью
клавиши выбора оси.
8
Координату для высоты винтовой линии ввести с
помощью инкрементных значений
8
Коррекцию радиуса G41/G42 ввести согласно
таблицы
ЧУ-кадры в качестве примера: резьба M6 x 1 мм с 5 заходами
резьбы
Внутреняя
резьба
Направление-
обработки
Направление
вращения
Коррекция-
радиуса
правая
левая
Z+
Z+
G13
G12
G41
G42
правая
левая
Z–
Z–
G12
G13
G42
G41
Наружная
резьба
правая
левая
Z+
Z+
G13
G12
G42
G41
правая
левая
Z–
Z–
G12
G13
G41
G42
Y
X
Z
25
40
5
270°
R3
CC
Введите инкрементный общий угол G91 H с тем же
знаком числа, иначе инструмент может перемещаться
по неправильной траектории.
Для общего угла G91 H можете ввести значение от
–5400° до +5400° ввести. Если резьба имеет больше
15 витков, то программируйте винтовую линию в
повторении части программы
(смотри “Повторения части программы”, страница
N120 I+40 J+25 *
N130 G01 Z+0 F100 M3 *
N140 G11 G41 R+3 H+270 *
N150 G12 G91 H-1800 Z+5 *
