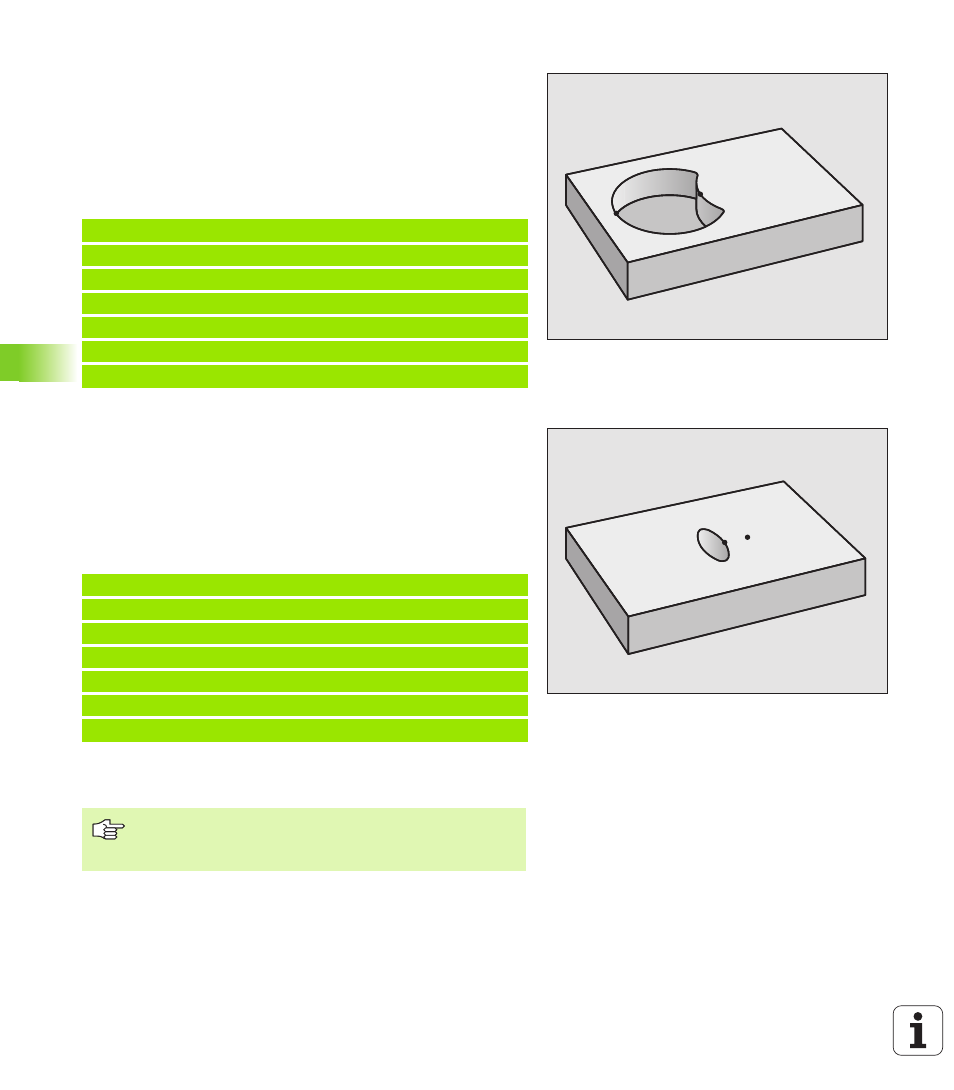

“Разностная” площадь
Поверхность A должна обрабатываться без перекрытого
поверхостью B участка:
Поверхности A и B должны программироватся в отдельных
программах без корекции радиуса
В формуле контура поверхность B вычитывается с помощью
функции “прорезаный с дополнением от“ от поверхности A
Программа определения контура:
Площадь «пересечения»
Перекрытая A и B площадь должна обрабатываться. (Просто
перекрытые площади должны оставаться необработанными).
Поверхности A и B должны программироватся в отдельных
программах без корекции радиуса
В формуле контура поверхности A и B пересчитываются с
помощью функции “соединенный с“
Программа определения контура:
отработка с помощью SL-циклов
A
B
N50 ...
N60 ...
N70 DECLARE CONTOUR QC1 = “TASCHE_A.H“ *
N80 DECLARE CONTOUR QC2 = “TASCHE_B.H“ *
N90 QC10 = QC1 \ QC2 *
N100 ...
N110 ...
A
B
N50 ...
N60 ...
N70 DECLARE CONTOUR QC1 = “TASCHE_A.H“ *
N80 DECLARE CONTOUR QC2 = “TASCHE_B.H“ *
N90 QC10 = QC1 & QC2 *
N100 ...
N110 ...
Обработка общего контура выполняется с помощью
SL-циклов G120 до G124 (смотри “SL-циклы” на
