314
8 Программирование: циклы
8.3
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
ф
рез
еров
ания
резьбы
8

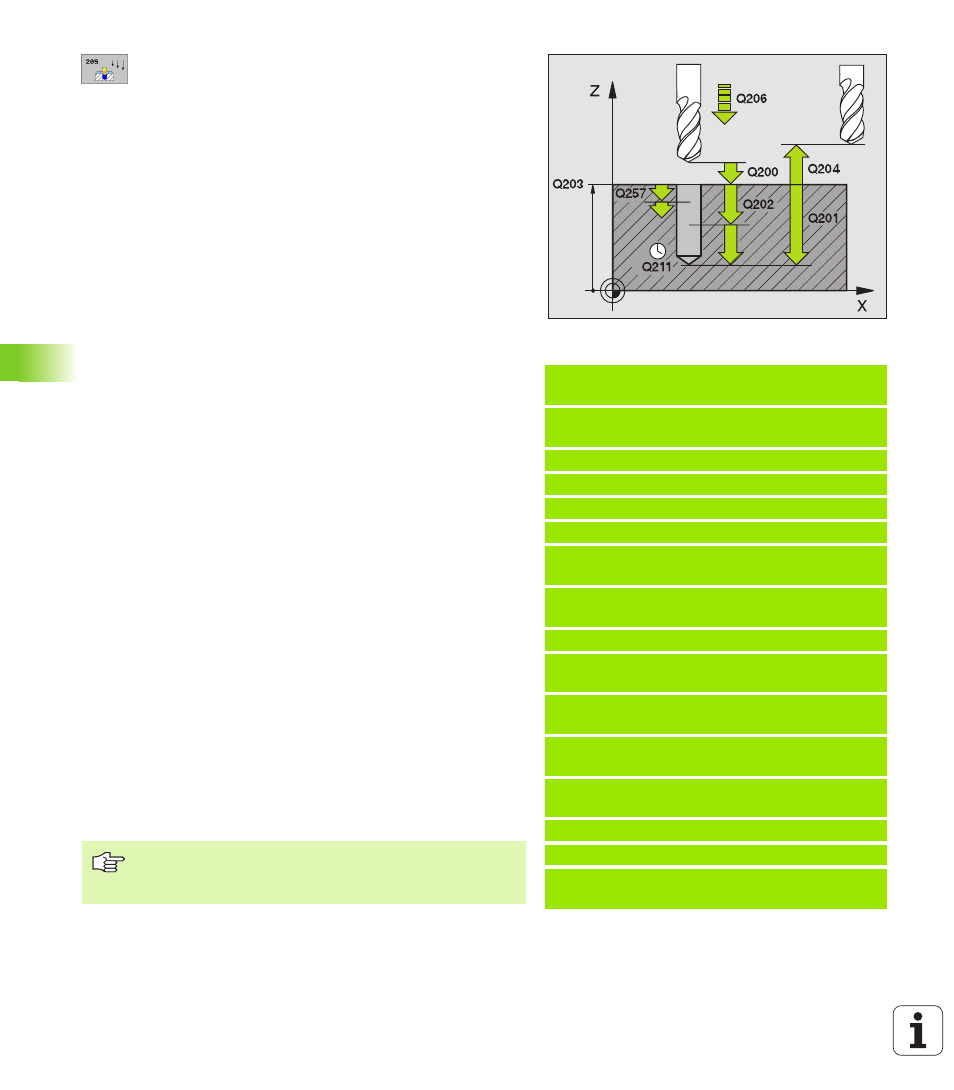

Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента – поверхность
загатовки
8
Глубина Q201 (инкрементно): расстояние
поверхности загатовки – дна сверления (вершина
конуса сверла)
8
Подача врезания на глубину Q206: скорость
перемещения инструмента при сверлении в мм/
мин
8
Глубина врезания Q202 (инкрементно): размер,
на который каждый раз инструмент врезается.
Глубина не объязательно является
многократностью глубины врезания. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
глубина врезания и глубина равны друг другу
глубина врезания больше глубины
8
Коорд. поверхности загатовки Q203
(абсолютно): координата поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
8
Колич.снимаемого материала Q212
(инкрементно): значение, на которое УЧПУ
уменьшает глубину врезания Q202
8
Минимальная лубина врезания Q205
(инкрементно): Если Вы ввели количество
снимаемого материала, то УЧПУ ограничивает
врезание до введенног в Q205 значения
8
Расстояние опережения на верху Q258
(инкрементно): безопасное расстояние для
позиционирования на ускоренном ходе, если
УЧПУ перемещает инструмент после вывода из
отверстия обратно на актуальную глубину
подвода; значение при первом врезании
8
Расстояние опережения внизу Q259
(инкрементно): безопасное расстояние для
позиционирования на ускоренном ходе, если
УЧПУ перемещает инструмент после вывода из
отверстия обратно на актуальную глубину
подвода; значение при первом врезании
Пример: ЧУ-кадры
N110 G205 УНИВЕРСАЛЬНОЕ ГЛУБОКОЕ
СВЕРЛЕНИЕ
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-80 ;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ГЛУБИНУ
Q202=15
;ГЛУБИНА ВРЕЗАНИЯ
Q203=+100 ;КООРД.ПОВЕРХНОСТИ
Q204=50
;2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q212=0.5 ;КОЛИЧЕСТВО
СНИМАЕМОГО МАТЕРИАЛА
Q205=3
;МИН. ГЛУБИНА ВРЕЗАНИЯ
Q258=0.5 ;РАССТОЯНИЕ
ОПЕРЕЖЕНИЯ ВВЕРХУ
Q259=1
;РАССТ.ОПЕРЕЖЕНИЯ
ВНИЗУ
Q257=5
;ГЛУБИНА СВЕРЛЕНИЯ
ЛОМАНИЕ СТРУЖКИ
Q256=0.2 ;ВОЗВР.ПРИ ЛОМАНИИ
СТРУЖКИ
Q211=0.25 ;ВРЕМЯ ПЕРЕРЫВА ВНИЗУ
Q379=7.5 ;ТОЧКА СТАРТА
Q253=750 ;ПОДАЧА
ПРЕДПОЗИЦИОНИРОВАНИЯ
Если вводите Q258 не равным Q259, то УЧПУ
изменяет равномерно расстояние опережения между
первым и последним подводом на врезание.
