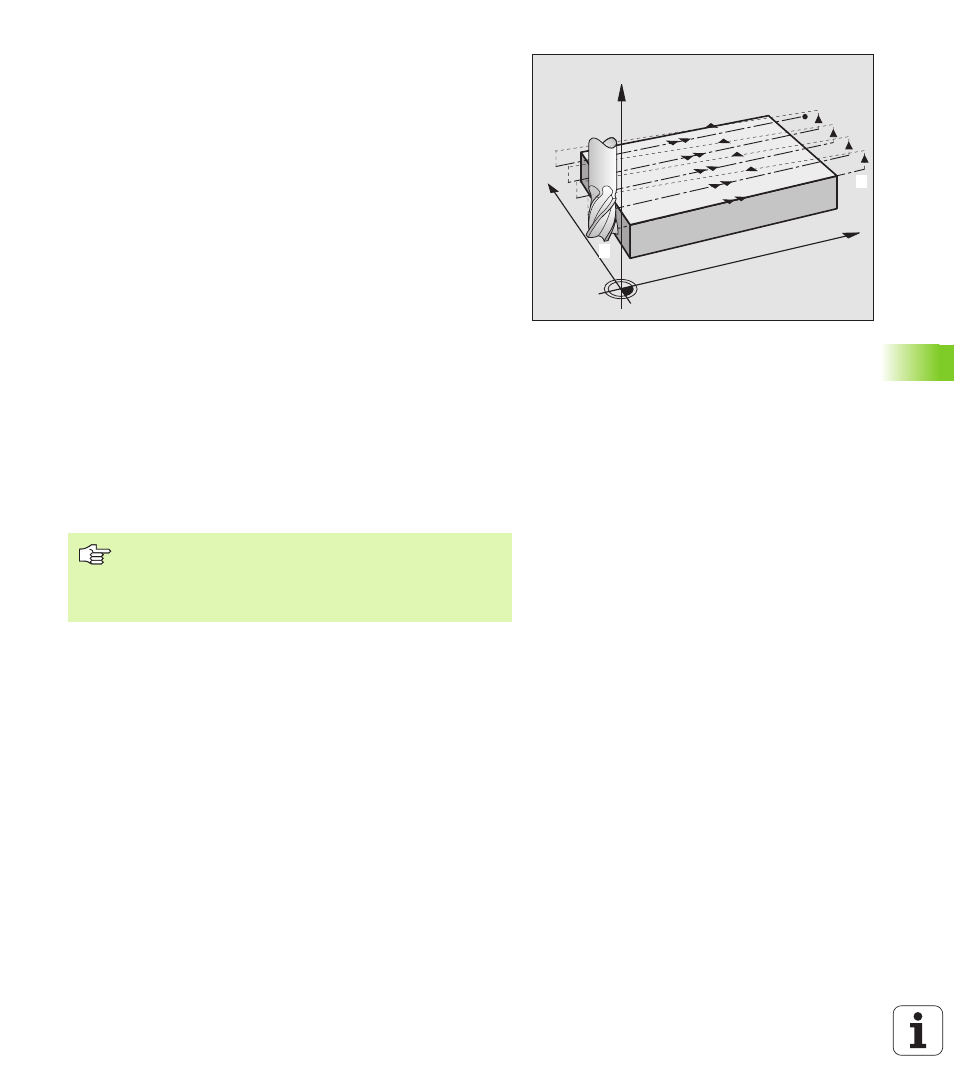

Стратегия Q389=2
3 Потом инструмент перемещается с программированной
подачей фрезерования на конечную точку
2
. Конечная точка
лежит вне поверхности, УЧПУ расчитывает ее из
программированной точки старта, программированной длины,
программированного бокового безопасного расстояния и
радиуса инструмента
4 УЧПУ перемещает инструмент на оси шпинделя на
безопасное расстояние над актуальной глубиной подвода и
движется с подачей предпозиционирования непосредственно
обратно к точке старта следующей строки. УЧПУ расчитывает
смещение из программированной ширины, радиуса
инструмента и максимального коэффицента наложения
траектории
5 Затем инструмент перемещается повторно на актуальную
глубину подвода и затем снова в направлении конечной
точки
2
6 Фрезерование таким способом повторяется, до полной
обработки заданной поверхности В конце последнего прохода
осуществляется врезание на следующую глубину обработки
7 Для избежания пустых проходов, плоскость обрабатывается
затем в обратной последовательности
8 Операция повторяется, пока все подводы будут выполнены.
При последнем врезании фрезеруется лишь записанный
припуск на чистовую обработку с подачей чистовой обработки
9 В конце УЧПУ перемещает инструмент на ускоренном ходе
обратно на 2. безопасное расстояние
X
Y
Z
1
2
Обратите внимание перед программированием
2. Так ввести безопасное расстояние Q204, чтобы не
наступило столкновение с загатовкой или зажимными
приспособлениями.
