5 Программирование: инструменты
5.4 Peripheral Milling: 3D-
коррекция
ра
диу
с
а
с
ориентацией
инстр
умента
5.4 Peripheral Milling: 3D-
коррекция радиуса с
ориентацией инструмента
Применение
УЧПУ смещает инструмент вертикально к направлении движения
и вертикально к направлении инструмента на сумму значений
дельта DR (таблица инструментов и T-запись). Направление
коррекции назначаете с помощью коррекции радиуса G41/G42

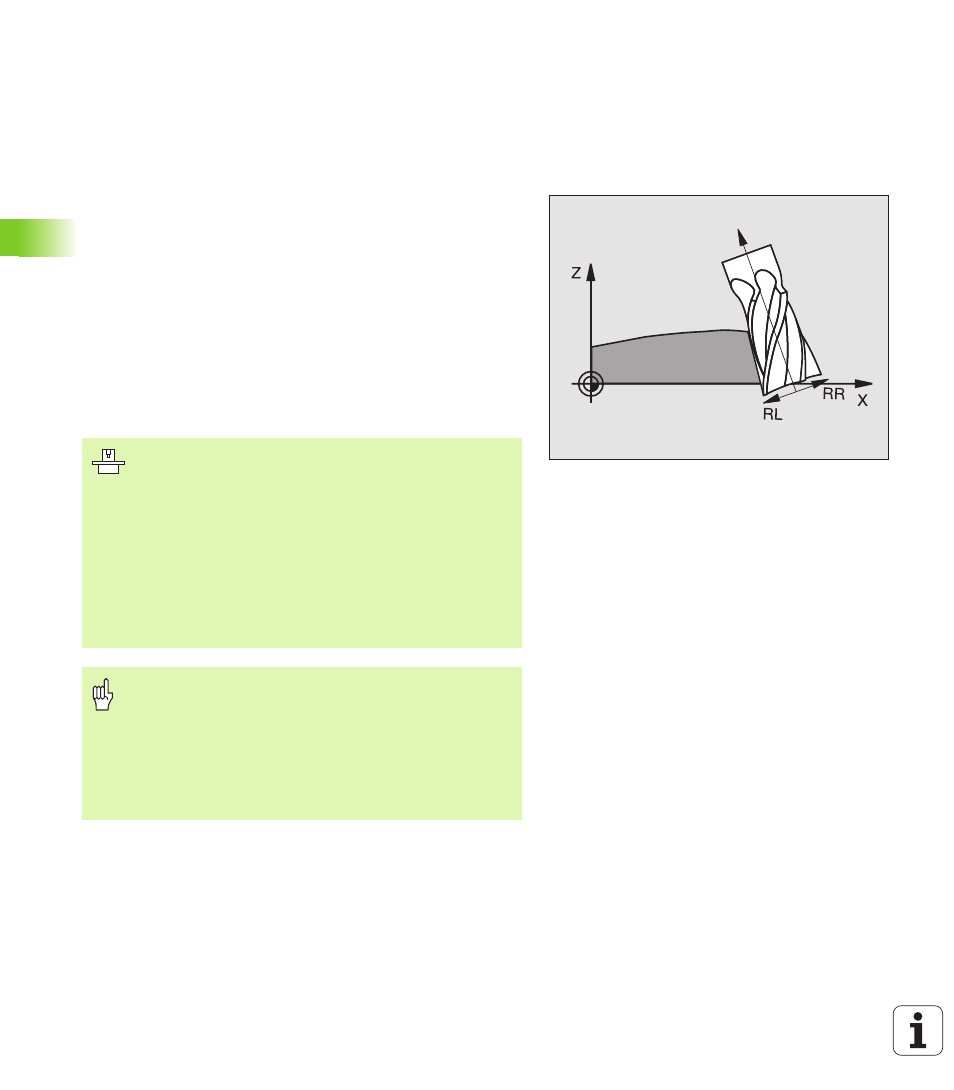

(смотри рисунок справа вверху, направление движения Y+).
Чтобы УЧПУ могло достигнуть заданную ориентацию
инструмента, следует активировать функцию M128 (смотри
“Сохранить позицию вершины инструмента при
позиционировании осей наклона (TCPM): M128 (ПО-опция 2)” на
странице 280) а затем активировать коррекцию на радиус
инструмента. УЧПУ позиционирует тогда оси вращения станка
автоматически так, что инструмент достигает заданную с
помощью координат осей вращения ориентацию инструмента с
активной коррекцией.
Можете определить ориентацию инструмента с помощью записи
G01 как это ниже описано.
Эта функция возможна только на станках, для которых
конфигурации осей наклона определяемый
пространственный угол. Обратите внимание на
информацию в руководстве по обслуживанию станка.
УЧПУ не может позиционировать автоматически осей
вращения на всех станках. Обратите внимание на
информацию в инструкции облуживания станка.
Обратить внимание, что УЧПУ осуществляет
коррекцию на определенные значения дельта.
Определенный в таблицы инструментов радиус
инструмента R не оказывает влияния на коррекцию.
Опасность столкновения!
В случае станков, которых оси вращения допускают
только ограничённую зону перемещения, могут
выступит движения при автоматическом
позиционировании, требующие на пример 180°-
поворота стола. Обратите внимание на опасность
столкновения головки с загатовкой или с зажимными
приспособлениями.
