HEIDENHAIN iTNC 530 51
1.4
Индикации
со
ст
о
я
ния

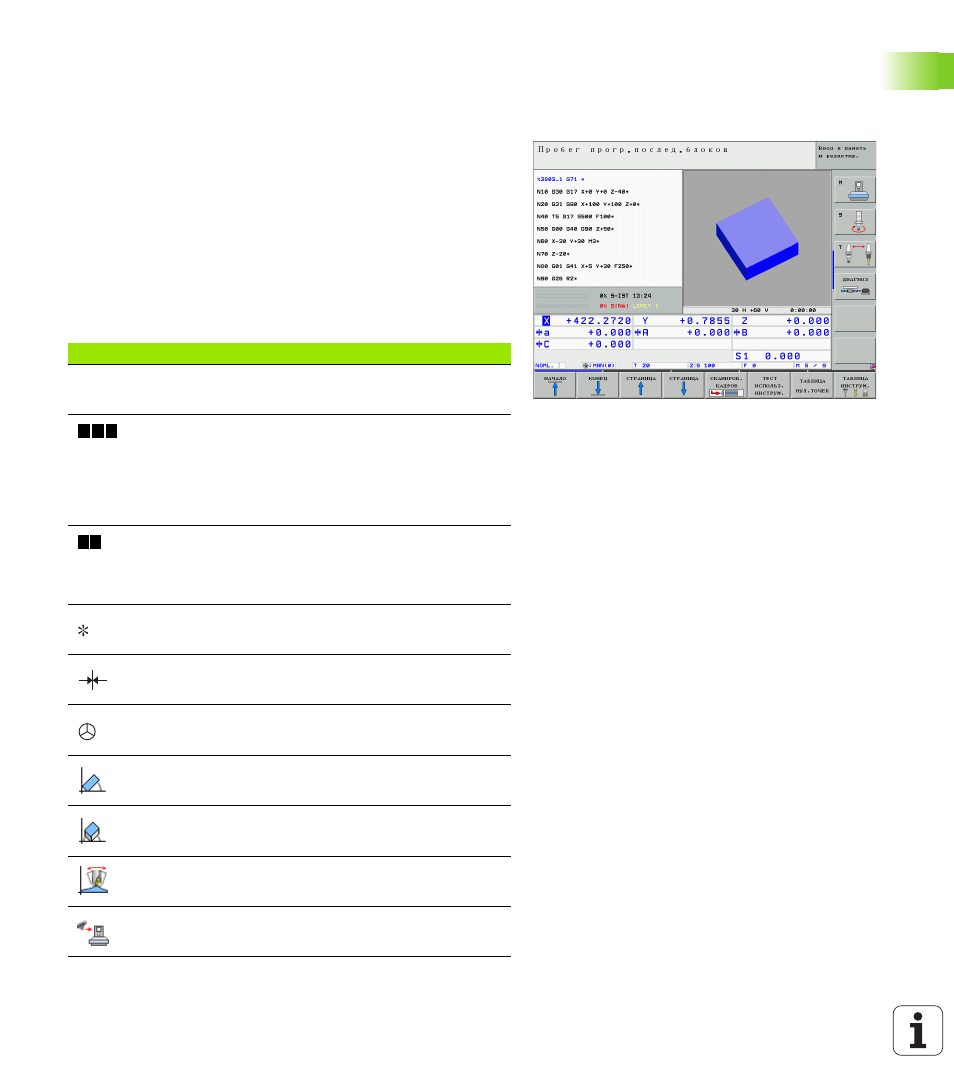

1.4 Индикации состояния
„Общая ” индикация состояния
Общая индикация состояния даёт информацию об актуальном
состоянии станка. Она появляется автоматически в режимах
работы
„ Прогон программы отдельными кадрами и Прогон программы
до конца, пока для индикации не будет выбрана исключительно
“Графика”, а также при
„ позиционировании с ручным вводом.
В режимах работы Ручное управление и Эл. маховичок индикация
состояния появляется в большом окне.
Информация индикации состояния
Символ Значение
Фактические или заданные координаты
актуального положения
Оси станка, вспомогательные оси станка ЧПУ
показывает с помощью строчных букв.
Последовательность и количество указываемых
осей устанавливает производитель станков.
Обратите внимание на информацию в
руководстве по обслуживанию станка.
Индикация подачи в дюймах соответствует
десятой части полезного значения. Частота
вращения S, подача F и действующая
дополнительная функция M
Прогон программы начался
Ось блокирована
Ось может перемещаться с помощью маховичка
Оси перемещаются с учётом базового поворота
Оси перемещаются при наклонённой плоскости
обработки
Функция M128 или FUNCTION TCPM является
активной
Функция Динамичный надзор за
столкновениями DCM является активной
ФАКТ
X Y Z
F S M
