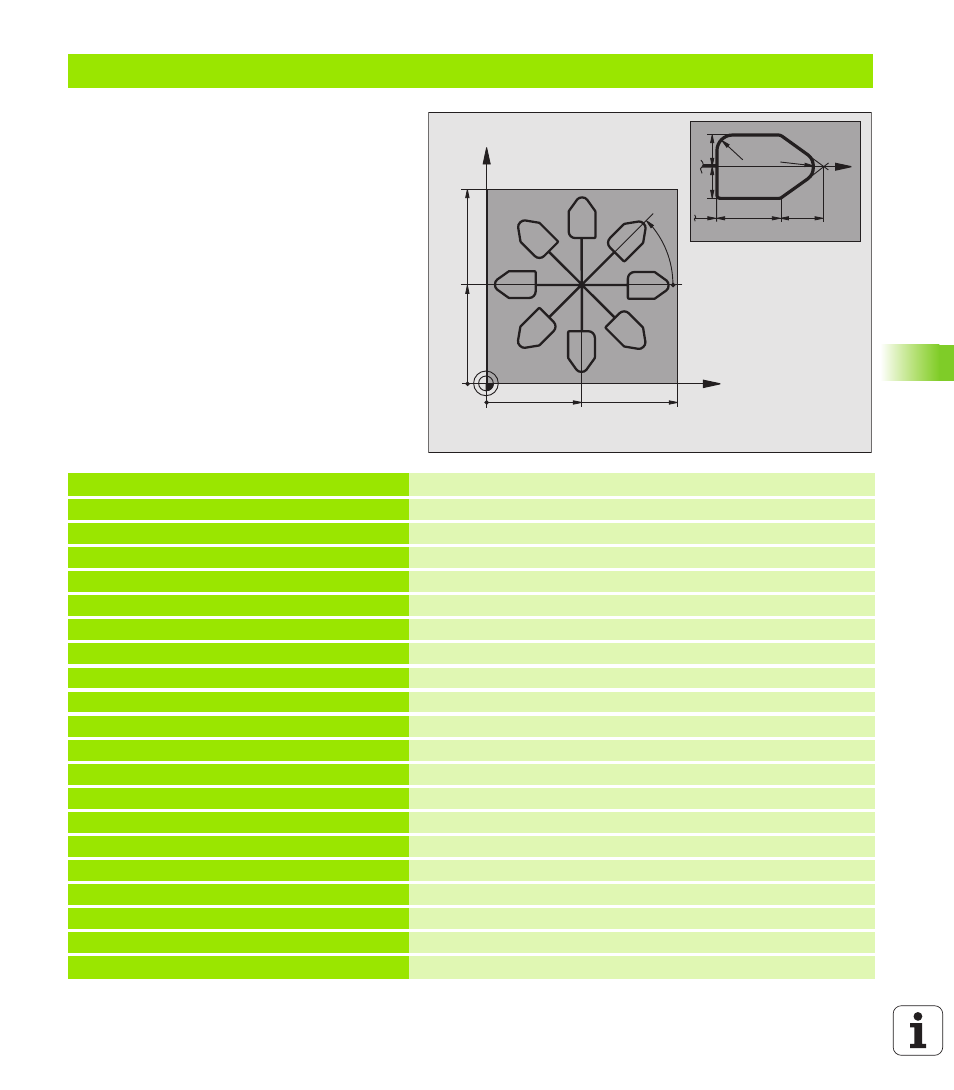

Пример: циклы пересчета координат
Прогон программы
Пересчёты координат в главной
программе
Обработка в подпрограмме, смотри
%KOUMR G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
Дефиниция загатовки
N20 G31 G90 X+130 Y+130 Z+0 *
N30 G99 T1 L+0 R+1 *
Определение инструмента
N40 T1 G17 S3500 *
Вызов инструмента
N50 G00 G40 G90 Z+250 *
Отвод инструмента от загатовки
N60 G54 X+65 Y+65 *
Перемещение нулевой точки в центр
N70 L1,0 *
Вызов обработки фрезерованием
N80 G98 L10 *
Установка метки для повторения части программы
N90 G73 G91 H+45 *
Поворот на 45° инкрементно
N100 L1,0 *
Вызов обработки фрезерованием
N110 L10,6 *
Возврат к LBL 10; в общем шесть раз
N120 G73 G90 H+0
Сброс поворота
N130 G54 X+0 Y+0 *
Сброс смещения нулевой точки
N140 G00 Z+250 M2 *
Свободный ход инструмента, конец программы
N150 G98 L1 *
Подпрограмма 1:
N160 G00 G40 X+0 Y+0 *
Определение обработки фрезерованием
N170 Z+2 M3 *
N180 G01 Z-5 F200 *
N190 G41 X+30 *
N200 G91 Y+10 *
X
Y
65
65
130
130
45°
X
20
30
10
R5
R5
10
10
