10 Программирование: подпрограммы и повторения части программы
10.6
Примеры
программиров
ания

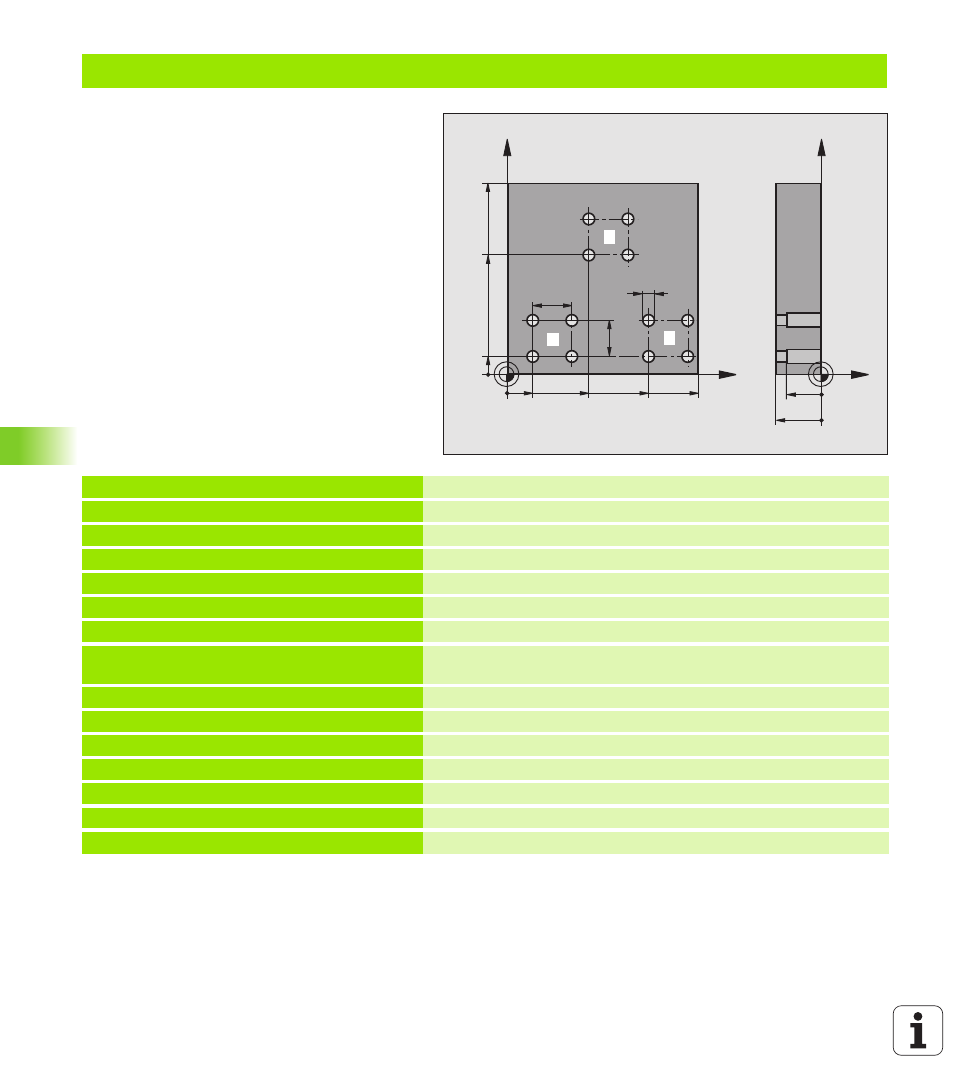

Пример: группы отверстий
Прогон программы
Наезд групп отверстий в главной программе
Вызов группы отверстий (подпрограмма 1)
Программирование группы отверстий только
один раз в подпрограмме 1
%UP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+2,5 *
Определение инструмента
N40 T1 G17 S3500 *
Вызов инструмента
N50 G00 G40 G90 Z+250 *
Отвод инструмента от загатовки
N60 G200 СВЕРЛЕНИЕ
Дефиниция цикла сверление
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-30 ;ГЛУБИНА
Q206=300 ;F ПОДАЧА НА ГЛУБИНУ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;F - ВРЕМЯ .НА ВЕРХУ
Q203=+0
;КООРД.ПОВЕРХН.
Q204=2
;2. БЕЗ.РАССТОЯНИЕ
Q211=0
;ВРЕМЯ ПЕРЕРЫВА ВНИЗУ
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
2
3
