HEIDENHAIN iTNC 530
407
8.6 SL-
цик
лы

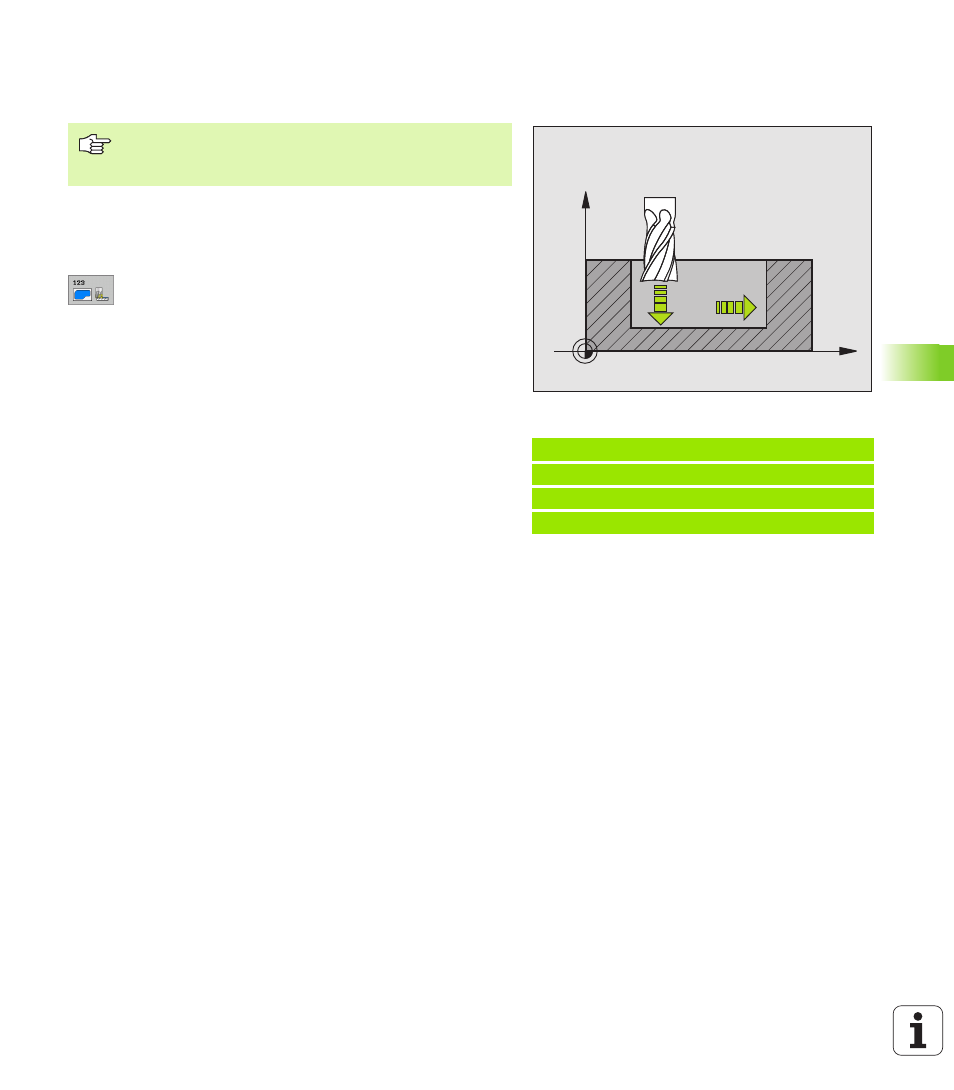

ЧИСТОВАЯ ОБРАБОТКА НА ГЛУБИНЕ
(цикл G23)
УЧПУ перемещает инструмент мягко (вертикальный
тангенциальный круг) на поверхность, которую следует
обработать. Затем фрезеруется оставшийся после очистки
припуск на чистовую обработку.
8
Подача врезания на глубину Q11: скорость
перемещения инструмента при прорезке
8
Подача очистки Q12: подача фрезерования
8
Подача отвода Q208: скорость перемещения
инструмента при выходе после обработки в мм/
мин. Если вводите Q208=0, то УЧПУ выходит с
подачей Q12 из отверстия
Пример: ЧУ-запись
N60 G123 ЧИСТОВАЯ ОБРАБОТКА ГЛУБИНА
Q11=100
;ПОДАЧА НА ГЛУБИНУ
Q12=350
;ПОДАЧА ПРОТЯГИВАНИЯ
Q208=99999 ;ПОДАЧА ВОЗВРАТА
X
Z
Q11
Q12
УЧПУ самостоятельно устанавливает точку старта для
чистовой обработки. Точка старта зависит от
количества места в кармане.
