518 10 Программирование: подпрограммы и повторения части программы
10.6
Примеры
программиров
ания

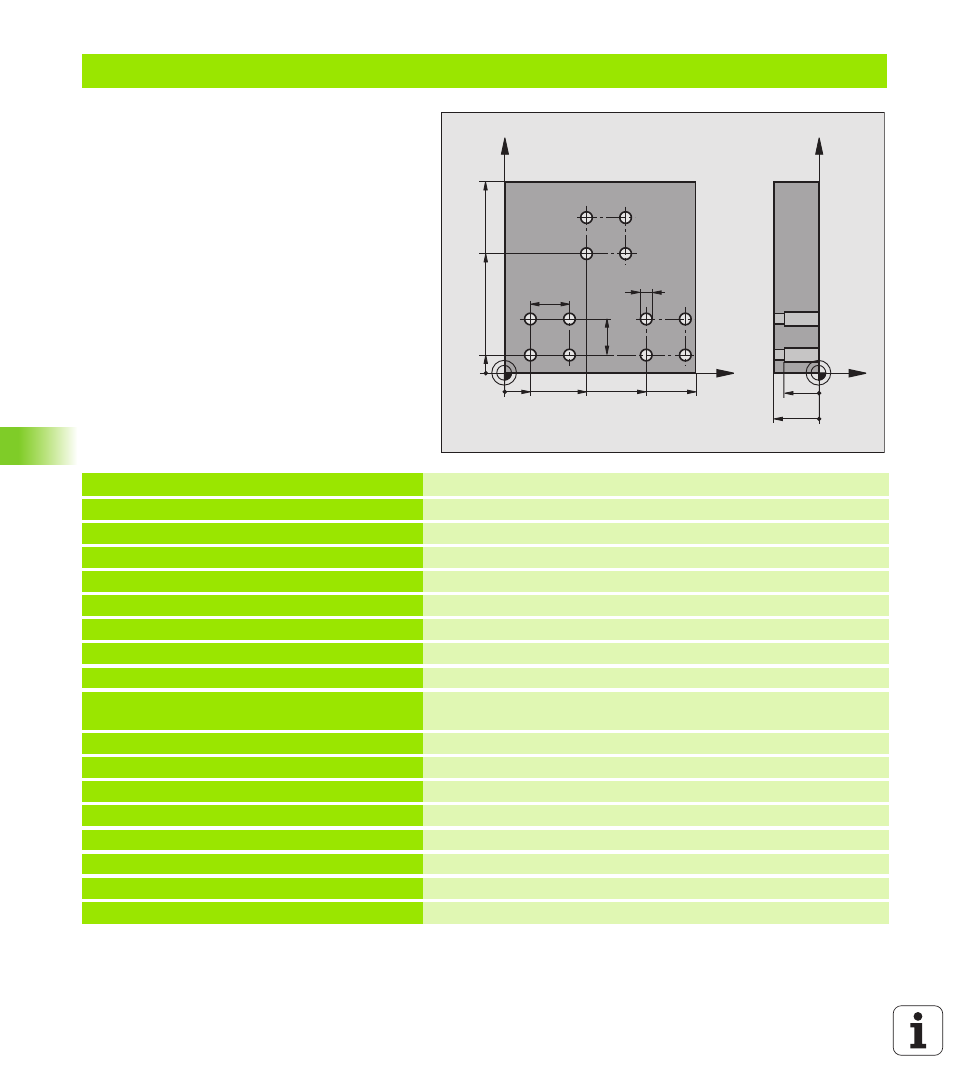

Пример: группа отверстий с помощью нескольких инструментов
Прогон программы
„ Программирование циклов обработки в
главной программе
„ Вызов полного образца сверлений
(подпрограмма 1)
„ Наезд групп отверстий в подпрограмме 1,
вызов группы отверстий (подпрограмма 2)
„ Программирование группы отверстий только
один раз в подпрограмме 2
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+4 *
Определение инструмента центровое сверло
N40 G99 T2 L+0 R+3 * Определение инструмента сверло
N50 G99 T3 L+0 R+3,5 * Определение инструмента развёртка
N60 T1 G17 S5000 * Вызов инструмента центровое сверло
N70 G00 G40 G90 Z+250 * Отвод инструмента от загатовки
N80 G200 СВЕРЛЕНИЕ Определение цикла Центрирование
Q200=2 ;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-3 ;ГЛУБИНА
Q206=250 ;F ПОДАЧА НА ГЛУБИНУ
Q202=3
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0 ;F - ВРЕМЯ .НА ВЕРХУ
Q203=+0 ;КООРД.ПОВЕРХН.
Q204=10 ;2. БЕЗ.РАССТОЯНИЕ
Q211=0.2 ;ВРЕМЯ ПЕРЕРЫВА ВНИЗУ
N90 L1,0 * Вызов подпрограммы 1 для полного образца сверлений
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
