13 MOD-функции
13.10
Выбор
индикаций
по
л
о
ж
е
ния
13.10 Выбор индикаций
положения
Применение
Для режима работы Вручную и режимов работы прогона
программы можете повлиять на индикацию координат:

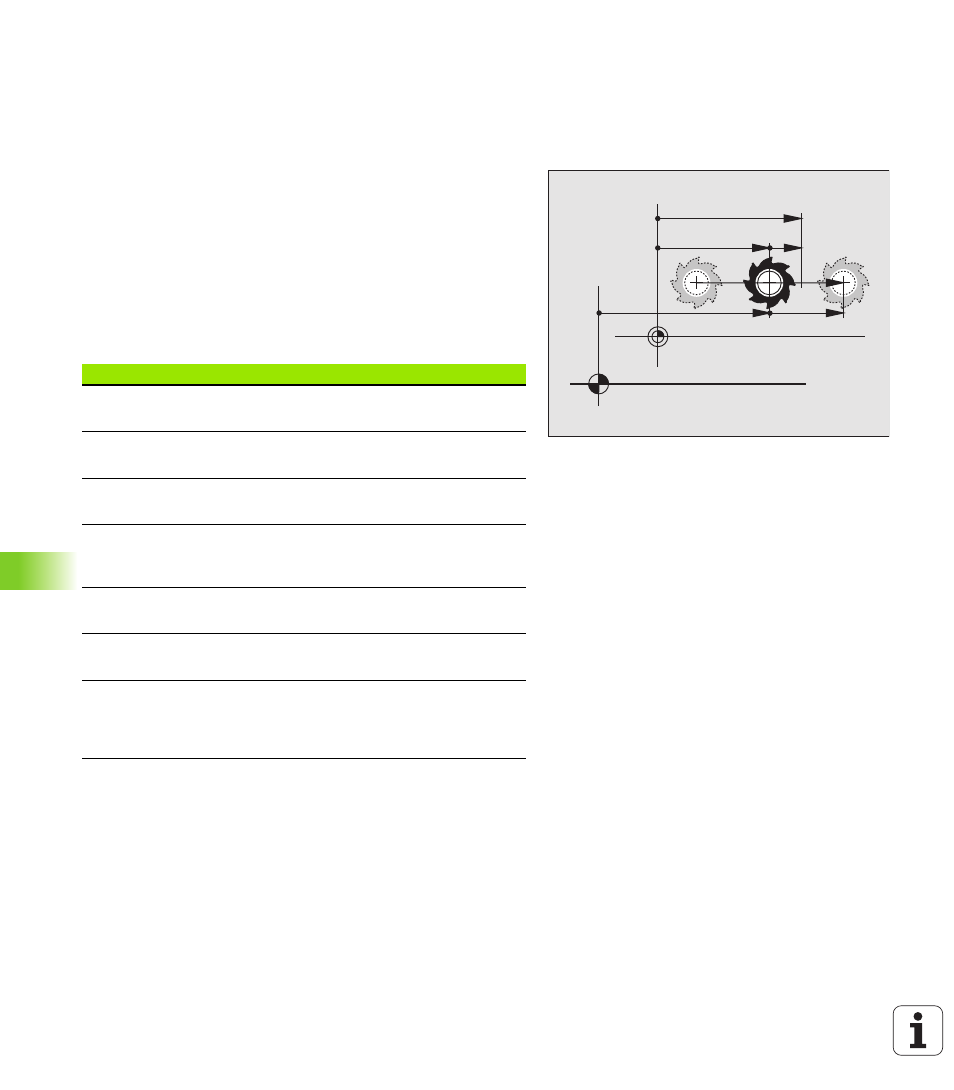

Рисунок справа показывает разные положения инструмента
Исходное положение
Конечное положение инструмента
Нулевая точка загатовки
Нулевая точка станка
Для индикаций положения ЧПУ можете выбирать следующие
координаты:
С помощью MOD-функции Индикация положения 1 выбираете
индикацию положения в индикации статуса.
С помощью MOD-функции Индикация положения 2 выбираете
индикацию положения в дополнительной индикации статуса.
Функция
Индикация
Заданное положение; заданное ЧПУ
актуальное значение
ЗАДАННОЕ
Фактическое положение, положение
инструмента в данный момент
ФАКТ
Отсчетное положение; фактическое
положение относительно нулевой точки
REF
Остаточный промежуток к
программированому положению: разница
между фактическим и целевым положением
RESTW
Ошибка запаздывания; разница между
заданным и фактическим положением
SCHPF
Отклонение измеряющей импульсной
системы
AUSL.
Пути перемещения, которые выполнялись с
помощью функции Суперпозиция маховичка
(M118)
(Только индикация положения 2)
M118
