304
8 Программирование: циклы
8.3
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
ф
рез
еров
ания
резьбы

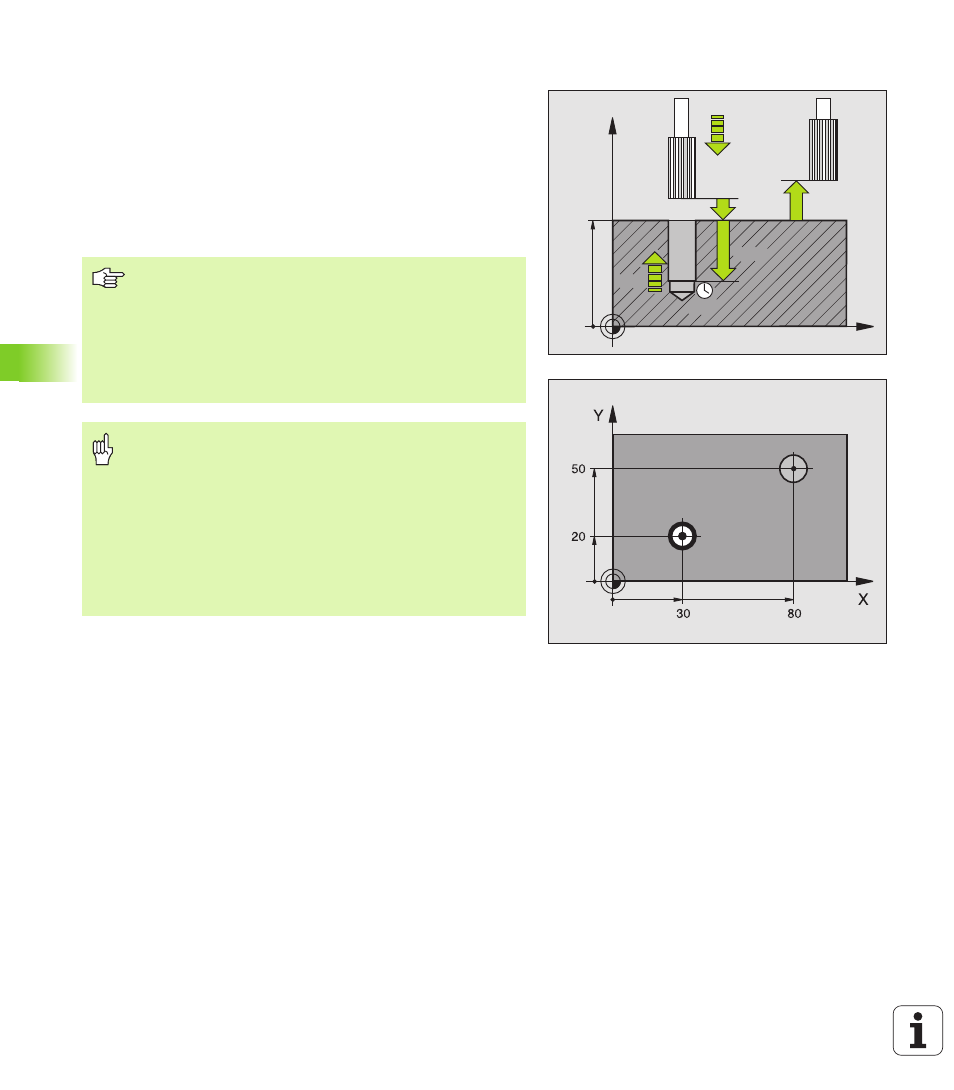

РАЗВЕРТЫВАНИЕ (цикл G201)
1 УЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходе на введенное безопасное расстояние над
поверхностью загатовки
2 Инструмент развёртывает с заданной подачей F на
программированную глубину
3 На дне сверления инструмент остается, если это введено
4 Затем УЧПУ перемещает инструмент с подачей F обратно на
безопасное расстояние и оттуда – если введено – с
ускоренным ходом на 2-ое безопасное расстояние
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Обратите внимание перед программированием
Программируйте предложение позиционирования в
точке старта (центр отверстия) плосткости обработки с
коррекцией радиуса G40.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не отрабатывает цикла.
С помощью параметра станка 7441 бит
2 настраивается, должно ли УЧПУ выдавать
сообщение об ошибках при вводе положительной
глубины (бит 2=1) или нет (бит 2=0).
Внимание опасность столкновения!
Учтите, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается по оси инструментов на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
