Полная обработка разомкнутых контуров:
M98

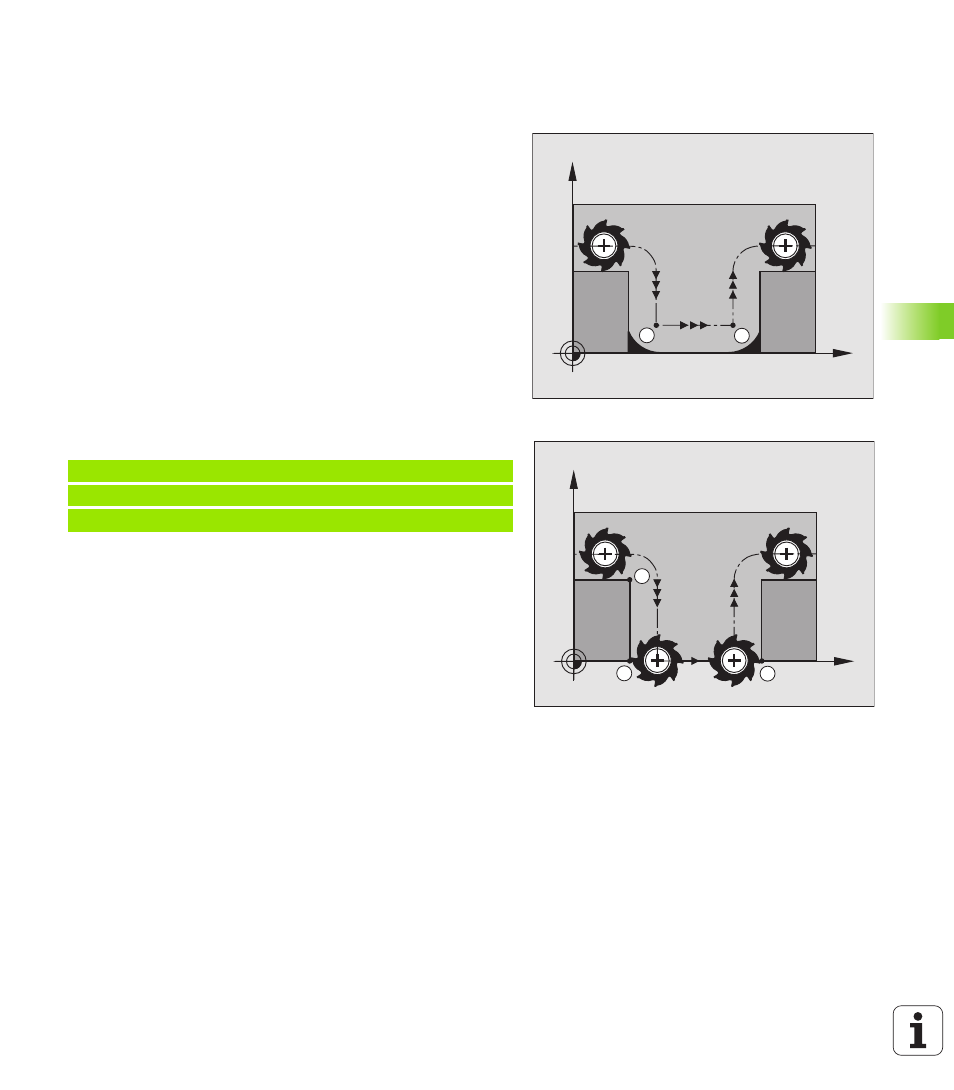

Стандартное поведение
УЧПУ установливает на внутренних углах точку пересечения
траекторий фрезы и перемещает инструмент с этой точки в новом
направлении.
Если контур является разомкнутым на углах, то это приводит к
неполной обработке:
Поведение с M98
С помощью дополнительной функции M98 УЧПУ подводит
инструмент так далеко, что каждая точка контура
обрабатывается:
Действие
M98 действует только в предложениях программы, в которых M98
программировалось.
M98 задействует в конце предложения.
ЧУ-кадры в качестве примера
Наезд точек контура 10, 11 и 12 друг за другом:
X
Y
S
S
X
Y
11
12
10
N100 G01 G41 X ... Y ... F ... *
N110 X ... G91 Y ... M98 *
N120 X+ ... *
