Session — Указывает сеанс мониторинга.
Admin Mode (Админ. режим) — Включает или отключает дублирование портов.
Destination Port (Порт-приемник). – Указывает порт, на который будет копироваться трафик.
Reset Session — Разрешает сброс сеанса дублирования порта.
Source Port — Выдает список исходных портов, добавленных со страницы Add Source Port (добавление порта-источника).
Type – Показывает тип трафика дублируемого исходного порта.
Remove — Удаление сеанса дублирования портов, если поле Remove (Удалить) отмечено флажком и нажата кнопка Apply Changes (Применить
изменения
).
Добавление сеанса дублирования портов
1. Откройте страницу Port Mirroring (Дублирование портов).
2. Нажмите кнопку Add (Добавить), чтобы показать страницу Add Source Port (добавить исходный порт).

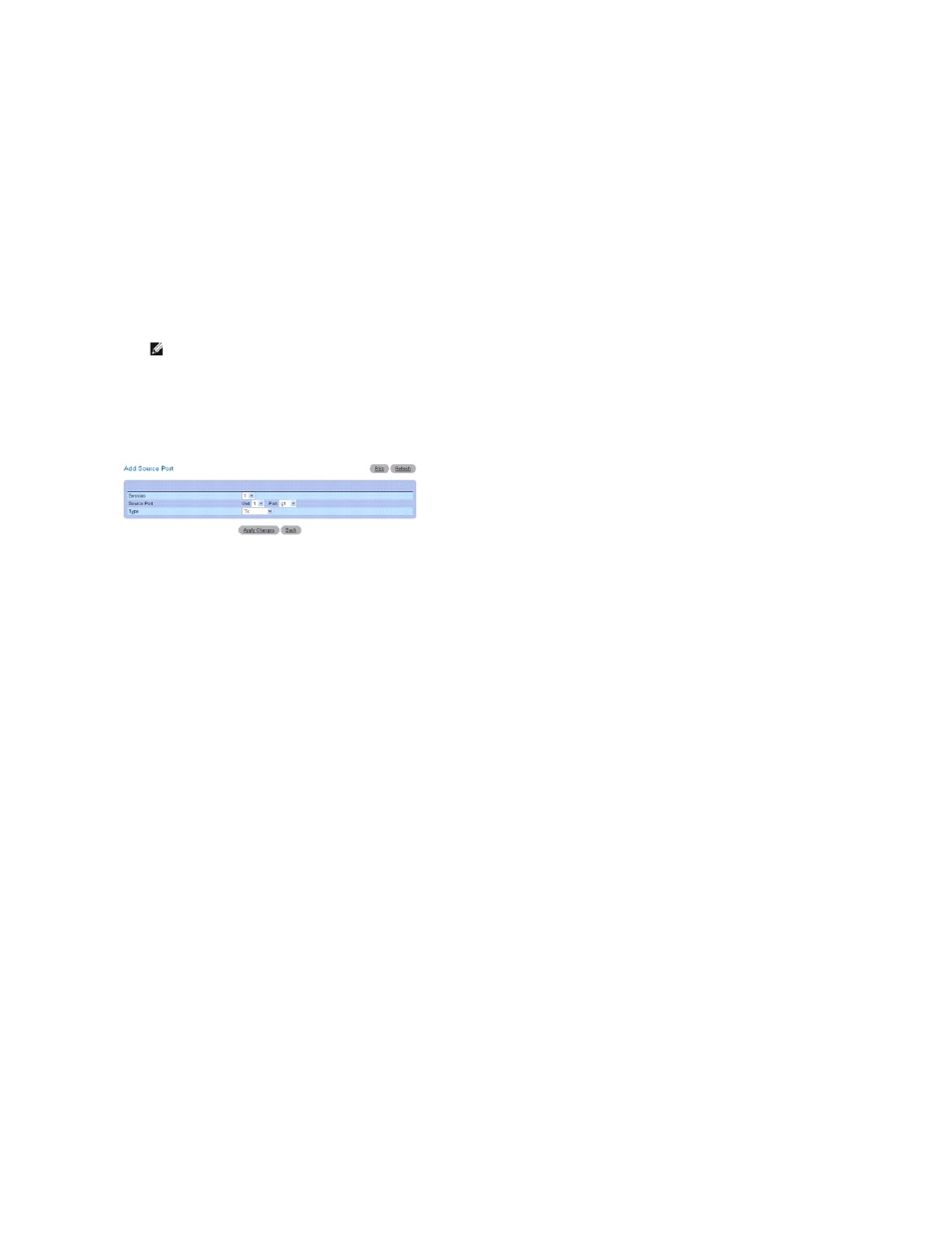

Рис . 7-27. Страница Add Source Port (добавление исходного порта)
3. Выполните настройку следующих полей :
Session — Выбор сеанса для мониторинга.
Source Port (Порт-источник) – Указывает устройство (unit) и порт (port), с которого копируется трафик. На один порт-приемник можно
дублировать не более
8 исходных портов.
Type – Указывает тип дублируемого трафика. Возможные значения поля:
TX — Мониторинг только переданных пакетов.
RX — Мониторинг только принятых пакетов.
TX and RX — Мониторинг переданных и принятых пакетов.
4. Нажмите кнопку Apply Changes (Применить изменения).
Для указанного устройства и порта будет создан новый сеанс дублирования портов , а устройство будет обновлено. Исходный порт отобразится в
таблице Source Port (Исходный порт) на странице Port Mirroring (Дублирование портов).
Изменение сеанса дублирования портов
1. Откройте страницу Port Mirroring (Дублирование портов).
2. Внесите изменения в соответствующие поля .
3. Нажмите кнопку Apply Changes (Применить изменения).
Поля сеанса дублирования портов будут изменены , а устройство обновится.
Удаление сеанса дублирования портов
1. Откройте страницу Port Mirroring (Дублирование портов).
2. Установите флажок Remove (Удалить).
3. Нажмите кнопку Apply Changes (Применить изменения).
ПРИМЕЧАНИЕ . Порт будет удален из сети VLAN или группы LAG, когда он станет зеркальной копией.
