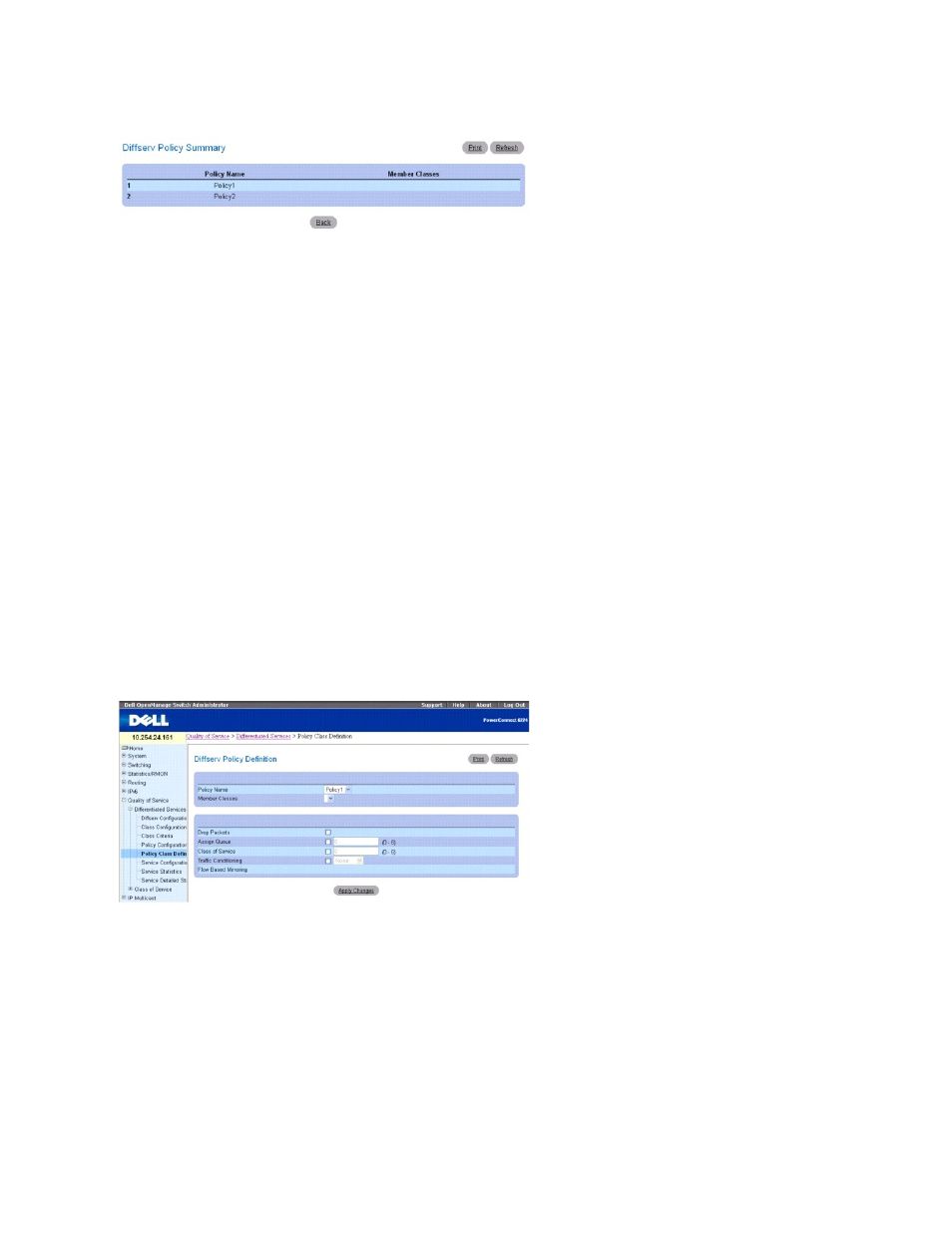

Рисунок
11-8. Diffserv Policy Summary (Сводка политик Diffserv)
Удаление конфигурации политики
1.
Откройте страницу
Policy Configuration (Конфигурация политики).
2.
Выберите имя политики
, подлежащей удалению, из раскрывающегося меню Policy Name (Имя политики). Если политика содержит несколько
классов
, имя политики повторяется для каждого класса.
3.
Установите флажок
Remove (Удалить).
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Соответствующая конфигурация политики будет удалена
, а устройство обновлено.
Определение конфигурации политики с помощью командной строки
Более подробную информацию о командах командной строки
, используемых для выполнения этой функции, см. следующую главу документа CLI
Reference Guide (Справочного руководства по режиму командной строки):
l
QoS Commands (Команды QoS)
Определение класса политики
Используйте страницу
Policy Class Definition (Определение класса политики), чтобы связать класс с политикой и определить атрибуты для экземпляра
политика
-класс.
Чтобы отобразить этустраницу
, нажмите Quality of Service® Differentiated Services® Policy Class Definition в древовидном просмотре.
Рисунок
11-9. Policy Class Definition (Определение класса политики)
На странице
Policy Class Definition (Определение класса политики) имеются следующие поля:
Policy Name (Имя политики) — выбор политики, которую нужно связать с классами, из раскрывающегося меню.
Member Classes (Классы-члены) — выбор классов, которые должны стать членами данной политики, из раскрывающегося меню.
Drop Packets (Исключение пакетов) — это поле выбирается для исключения пакетов для данного экземпляра политика-класс.
Assign Queue (Назначение очереди) — назначение очереди для пакетов данного экземпляра политика-класс.
Class of Service (Класс обслуживания) — если установлен флажок этого параметра и введен номер очереди, то пакетам, соответствующим данной
политике
-классу, назначается класс обслуживания.
Traffic Conditioning (Согласование трафика) — если установлен флажок этого параметра и выбрано условие из раскрывающегося меню, трафику
назначается тип согласования
. Это поле определяет, как обрабатывается трафик, соответствующий данной политике-классу. Можно выбрать
значения
None (Нет), Marking (Маркировка) и Policing (Ограничение). Если выбрано значение Marking (Маркировка) или Policing (Ограничение), на
экране появляются соответствующие поля
.
