Информация о кабелях и портах
Серия Dell™ PowerConnect™ 6200
Интерфейс Ethernet 10/100/1000
Интерфейс SFP
Сдвоенный интерфейс разъемов 10 Гбит
Подключение через последовательный кабель
Подключение к источнику переменного и постоянного тока
В этом разделе представлена информация о физических интерфейсах коммутатора и о кабельных соединениях
.
Станции подсоединяются к портам коммутатора через порты физического интерфейса на передней панели . Для каждой станции устанавливается
соответствующий режим (дуплекс/полудуплекс, автоматический).
Интерфейс Ethernet 10/100/1000
Порты комммутатора могут подключаться к станциям , оборудованным разъемами RJ-45 Ethernet, с помощью кабелей прямого подключения.
Передающие устройства для соединения друг с другом используют перекрестные кабели . На рисунке 4-1 показан разъем RJ-45.

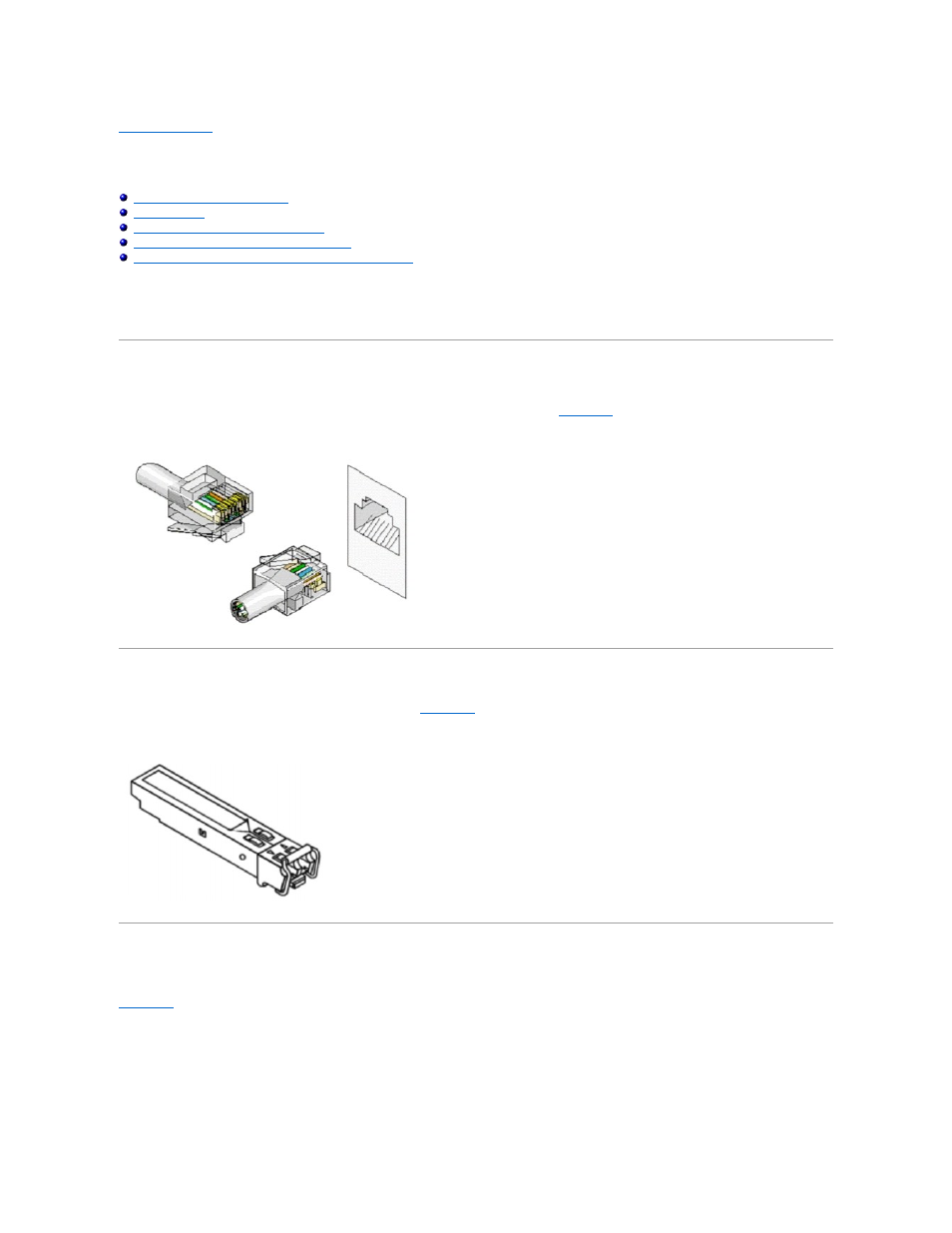

Рисунок 4-1. Разъем RJ-45
Интерфейс SFP
Интерфейс SFP располагается на передней панели консоли. На рисунке 4-2 показан разъем SFP.
Рисунок 4-2. Разъем SFP
Сдвоенный интерфейс разъемов 10 Гбит
Слоты на задней панели коммутаторов серии 6200 поддерживают сдвоенные интерфейсы XAUI. Эти интерфейсы могут обеспечивать скорость
передачи данных 10 Гбит/с при поддержке модуля XFP или 12 Гбит/с (только левый слот, если смотреть сзади) при поддержке модуля стэка. На
рисунке 4-3 показан разъем XAUI.
Рисунок 4-3. Разъем XAUI
