Класс обслуживания
Функция класса обслуживания (CoS) для постановки пакетов в очередь позволяет осуществлять непосредственную настройку некоторых параметров
очередей коммутатора . При этом достигается желаемый уровень качества обслуживания для различных типов сетевого трафика в тех случаях, когда
не требуется сложная настройка дифференциального обслуживания . Чтобы отправить пакет в исходящую очередь соответствующего класса
обслуживания с помощью таблицы отображения , используется приоритет этого пакета. Характеристики очереди CoS, которые влияют на таблицу
отображения очередей , такие как гарантированная минимальная полоса пропускания, настройка скорости передачи и т.д., настраиваются
пользователем на уровне очереди (или порта).
Поддерживается семь очередей на один порт . Несмотря на то что аппаратное обеспечение поддерживает восемь очередей, одна очередь всегда
зарезервирована для внутреннего использования подсистемой стэка .
Чтобы отобразить эту страницу , щелкните Quality of Service® Class of Service в древовидном просмотре. На странице меню Class of Service (Класс
обслуживания ) имеются ссылки на следующие функции:
l Конфигурация таблицы отображения
l Конфигурация интерфейса
l Конфигурация очереди интерфейса
Конфигурация таблицы отображения
Каждому порту коммутатора может быть указано доверять одному из полей пакета (802.1p, IP Precedence (Приоритет IP) или IP DSCP) или не доверять
ни одному из параметров приоритета пакета (режим без доверия). Если для порта установлен доверительный режим, порт использует таблицу
отображения , соответствующую используемому полю. Эта таблица отображения показывает очередь CoS, в которую должен быть направлен пакет
на соответствующем выходном порте . Конечно, для использования таблицы отображения в пакете должно существовать поле, которому доверяет
порт . Если это поле не существует, выполняются действия, заданные по умолчанию. Эти действия включают направление пакета в очередь
определенного уровня CoS, которая определяется для данного входного порта в целом на основании существующего приоритета порта по
умолчанию . Данная очередь определяется отображением класса трафика с помощью текущей таблицы отображения 802.1p.
Если для порта задается режим без доверия , он не доверяет приоритету любого входящего пакета и использует вместо этого значение приоритета
порта по умолчанию . Все пакеты, поступающие на вход порта, находящегося в режиме без доверия, направляются в определенную очередь CoS
соответствующего выходного порта . Эта очередь определяется на основании приоритета входного порта, заданного по умолчанию. Этот процесс
также используется в тех случаях , когда невозможно осуществить отображение порта для полей, которым ему указано доверять. Например, это может
происходить в случае не -IP пакет поступает в порт, которому указано доверять значению приоритета IP или IP DSCP.
Чтобы определить , какой класс обслуживания присвоен пакету, используйте страницу Mapping Table Configuration (Конфигурация таблицы
отображения ).
Для отображения страницы щелкните Quality of Service® Class of Service® Mapping Table Configuration в древовидном просмотре.
Вид страницы и поля , доступные на этой странице, определяются режимом доверия, выбранным на странице Mapping Table Configuration
(Конфигурация таблицы отображения). Здесь можно выбрать четыре режима доверия:
l Untrusted (None) [Без доверия (Нет)]
l CoS(802.1P)
l IP DSCP
CoS(802.1P) является режимом по умолчанию, поэтому при выборе Mapping Table Configuration (Конфигурация таблицы отображения) в меню Class of
Service (Класс обслуживания) отображается именно эта страница.

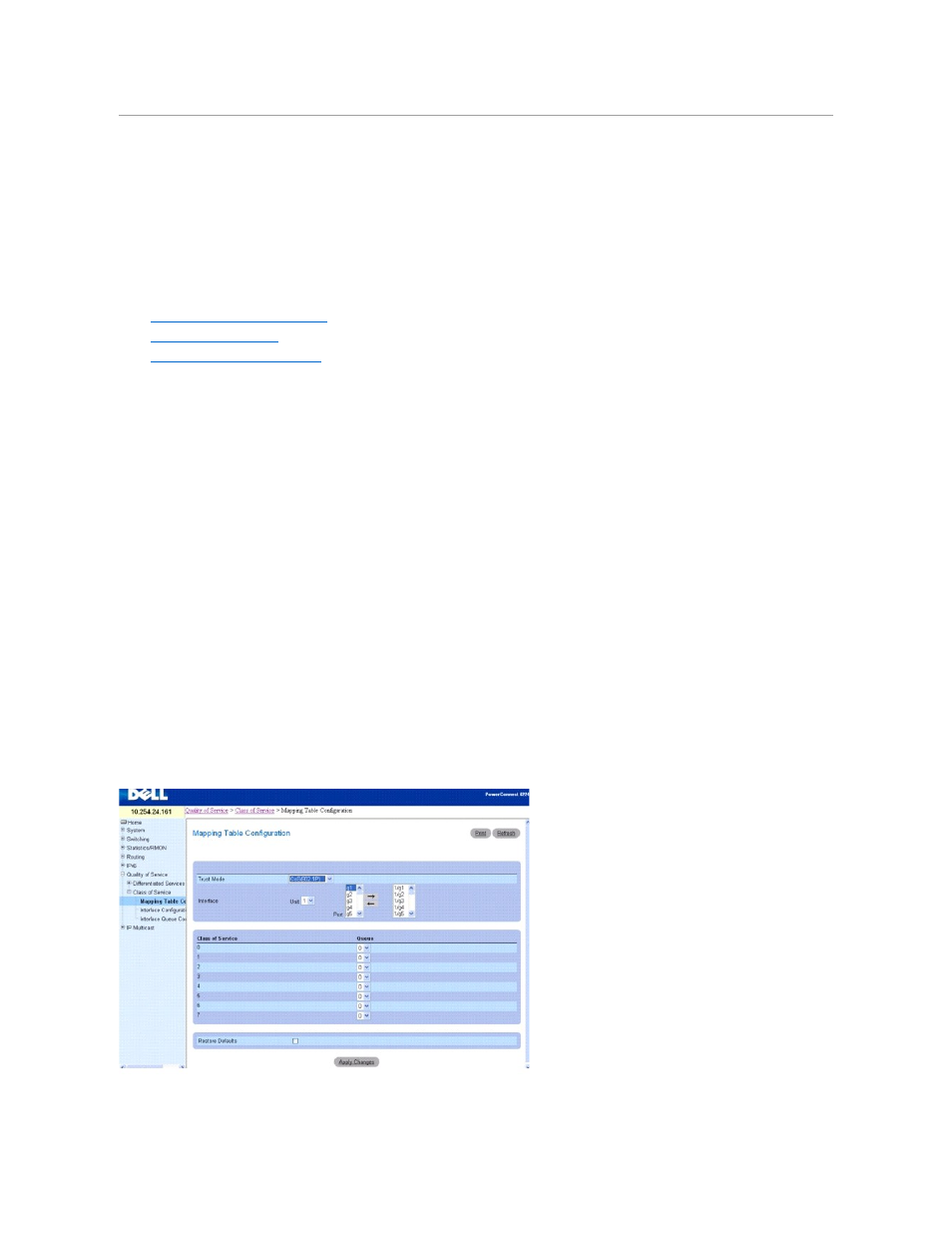

Рисунок 11-17. Конфигурация таблицы отображения — CoS (802.1P)
