Инструкция по эксплуатации Dell PowerConnect 6224
Страница 233
На странице

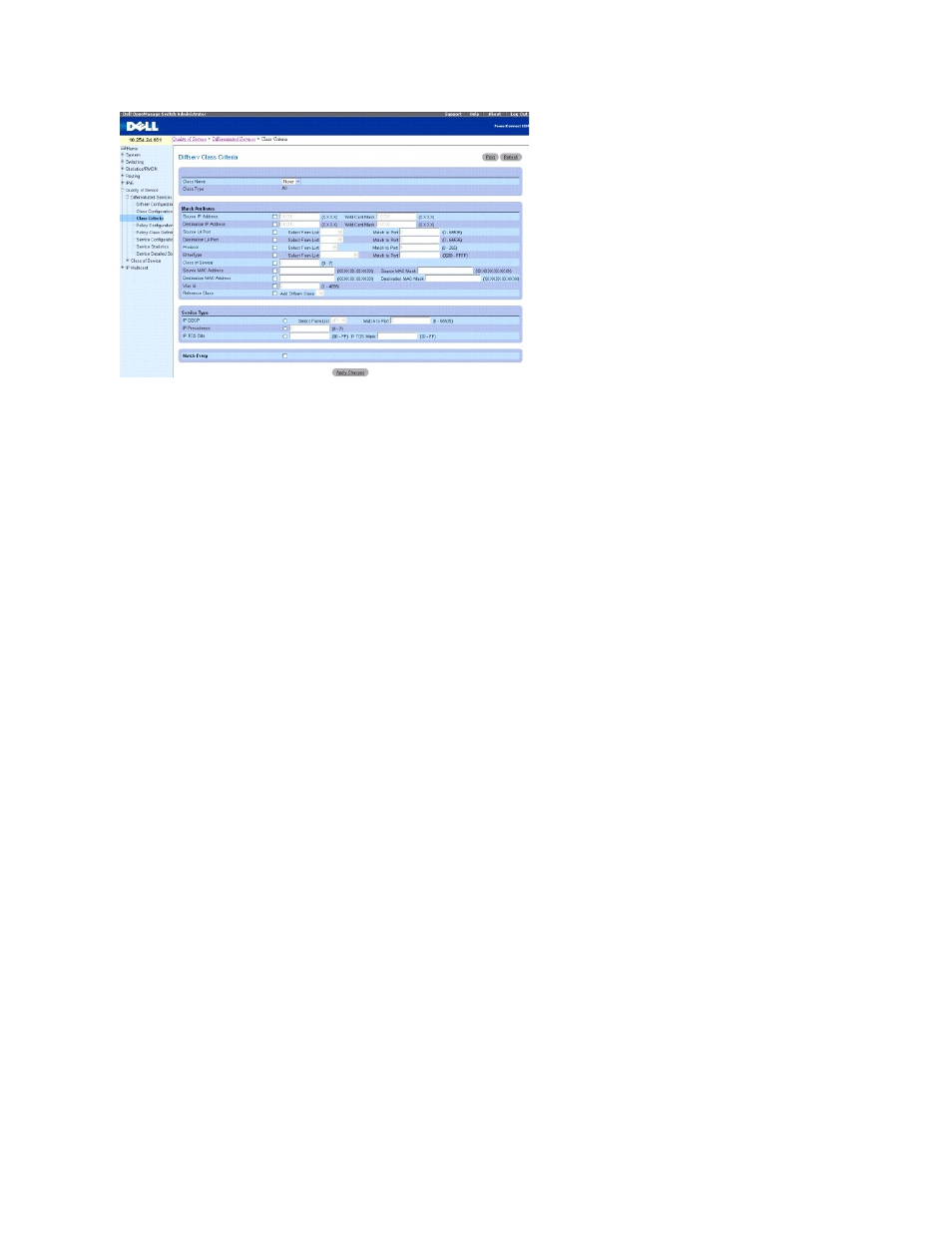

Class Criteria (Критерии класса) имеются следующие поля:
Class Name (Имя класса) — выбор имени класса, для которого вы устанавливаете критерии.
Сравнение критериев атрибутов
Используйте следующие поля для сравнения пакетов и классов
. Установите флажок для каждого поля, которое должно использоваться в качестве
критерия для класса
, и введите данные в соответствующее поле. Для одного класса можно задавать несколько критериев соответствия. При проверке
этих критериев используется логическое
.
Source IP Address (IP-адрес источника) — требуется исходный IP-адрес порта пакета для сравнения с указанным здесь адресом.
Wild Card Mask (Маска ввода) – определяет маску ввода IP-адреса источника. Маски ввода указывают, какие биты используются, а какие
игнорируются
. Маска ввода 255.255.255.255 указывает, что все биты неважны. Маска ввода 0.0.0.0 указывает, что все биты важны. Это поле
требуется
, когда установлен флажок параметра Source IP Address (IP-адрес источника).
Destination IP Address (IP-адрес назначения) — требует IP-адрес для пакетов порта назначения для сравнения с указанным здесь адресом.
Wild Card Mask (Маска ввода) — определяет маску ввода для IP-адреса назначения. Маски ввода указывают, какие биты используются, а какие
игнорируются
. Маска ввода 255.255.255.255 указывает, что все биты не важны. Маска ввода 0.0.0.0.0.0 указывает, что все биты важны. Поле маски
ввода требуется
, если установлен флажок параметра Destination IP Address (IP-адрес назначения).
Source L4 Port (Порт источника L4) — требует порт источника пакетов TCP/UDP для сопоставления с портом, зарегистрированным здесь. В
раскрывающемся меню выберите одно из ниже перечисленных значений
:
Select From List (Выбрать из списка) — нажмите для выбора одного из перечисленных здесь хорошо известных портов источника, с которым
будут сравниваться пакеты
.
Match to Port (Сравнить с портом) — нажмите, чтобы добавить определенный пользователем идентификатор порта, с которым будут
сравниваться пакеты
.
Destination L4 Port (Порт назначения L4) — требует порт назначения пакетов TCP/UDP для сопоставления с портом, зарегистрированным здесь.
Выберите один из возможных вариантов
:
Select From List (Выбрать из списка) — выберите из списка хорошо известных портов назначения порт, с которым будут сравниваться пакеты.
Match to Port (Сравнить с портом) — нажмите, чтобы добавить определенный пользователем идентификатор порта, с которым будут
сравниваться пакеты
.
Protocol (Протокол) — требует протокол пакета для сравнения с протоколом, указанным здесь. Выберите один из возможных вариантов:
Select from List (Выбрать из списка) — щелкните для выбора протокола из раскрывающегося списка.
Match to Protocol ID (Сравнить с идентификатором протокола) — введите идентификатор протокола, с которым будут сравниваться пакеты.
Ethertype — требует Ethertype фреймов для сравнения с указанным здесь Ethertype. Выберите один из возможных вариантов:
Select from List (Выбрать из списка) — нажмите для выбора Ethertype из раскрывающегося списка.
Match to Port (Сравнить с портом) — введите идентификатор Ethertype, с которым будут сравниваться пакеты.
CoS (Класс обслуживания) — требует CoS входящих пакетов для сравнения с указанным здесь CoS.
Source MAC Address (MAC-адрес источника) — Требует MAC-адрес источника пакетов для входящих пакетов для сравнения с указанным здесь адресом.
Destination MAC Address (MAC-адрес назначения) — требует MAC-адрес назначения входящих пакетов для сравнения с указанным здесь адресом
VLAN ID (Идентификатор виртуальной локальной сети) — требует идентификатор виртуальной локальной сети входящих пакетов для сравнения с
соответствующим идентификатором
, указанным здесь.
Reference Class (Ссылочный класс) — выбирает класс, на котором начинается или заканчивается использование классов в качестве ссылок для
