Инструкция по эксплуатации Dell PowerConnect 6224
Страница 223
На странице
OSPFv3 Route Redistribution Configuration (настройка перераспределения маршрутов OSPFv3) содержатся следующие поля:
Configured Source (настроенный источник) — данное выпадающее меню является динамическим и в нем содержатся только маршруты, настроенные
для перераспределения
OSPF. Самой первой опцией является Create (создать), которая позволяет создать еще один маршрут источника в доступных
маршрутах источника
. Доступны значения Static (статический), Connected (подключен), RIP и Create (создать).
Available Source (доступный источник) — данное выпадающее меню является динамическим и в нем содержатся только маршруты, которые ранее не
были настроены для перераспределения
OSPF. Данное меню доступно только при выборе в качестве настроенного источника опции Create (создать).
Доступны значения
Static (статический), Connected (подключен) и RIP.
Metric (Метрика) — устанавливает значение метрики для использование в качестве метрики перераспределенных маршрутов. В данном поле
отображается метрика
, если источник был предварительно настроен и его можно изменить. Допустимы значения от 0 до 16777214.
Metric Type (тип метрики) — устанавливает тип метрики OSPF перераспределяемых маршрутов.
Tag (Метка) — устанавливает поле метки в перераспределенных маршрутах. В данном поле отображается тег, если источник был предварительно
настроен
, в противном случае отображается 0. Допустимы значения от 0 до 4294967295.
Delete (удалить) — отметьте поле Delete и нажмите Apply Changes (применить изменения), чтобы удалить данную конфигурацию. Данное поле не
отображается
, когда в качестве настроенного источника выбрано Create (создать).
Настройка перераспределения маршрутов
OSPFv3
1.
Откройте страницу
OSPFv3 Route Redistribution Configuration (настройка перераспределения маршрутов OSPFv3).
2.
Выберите
Create (создать), чтобы создать новый настроенный источник, либо Connected (подключен) или Static (статический) для изменения
существующего настроенного источника
.

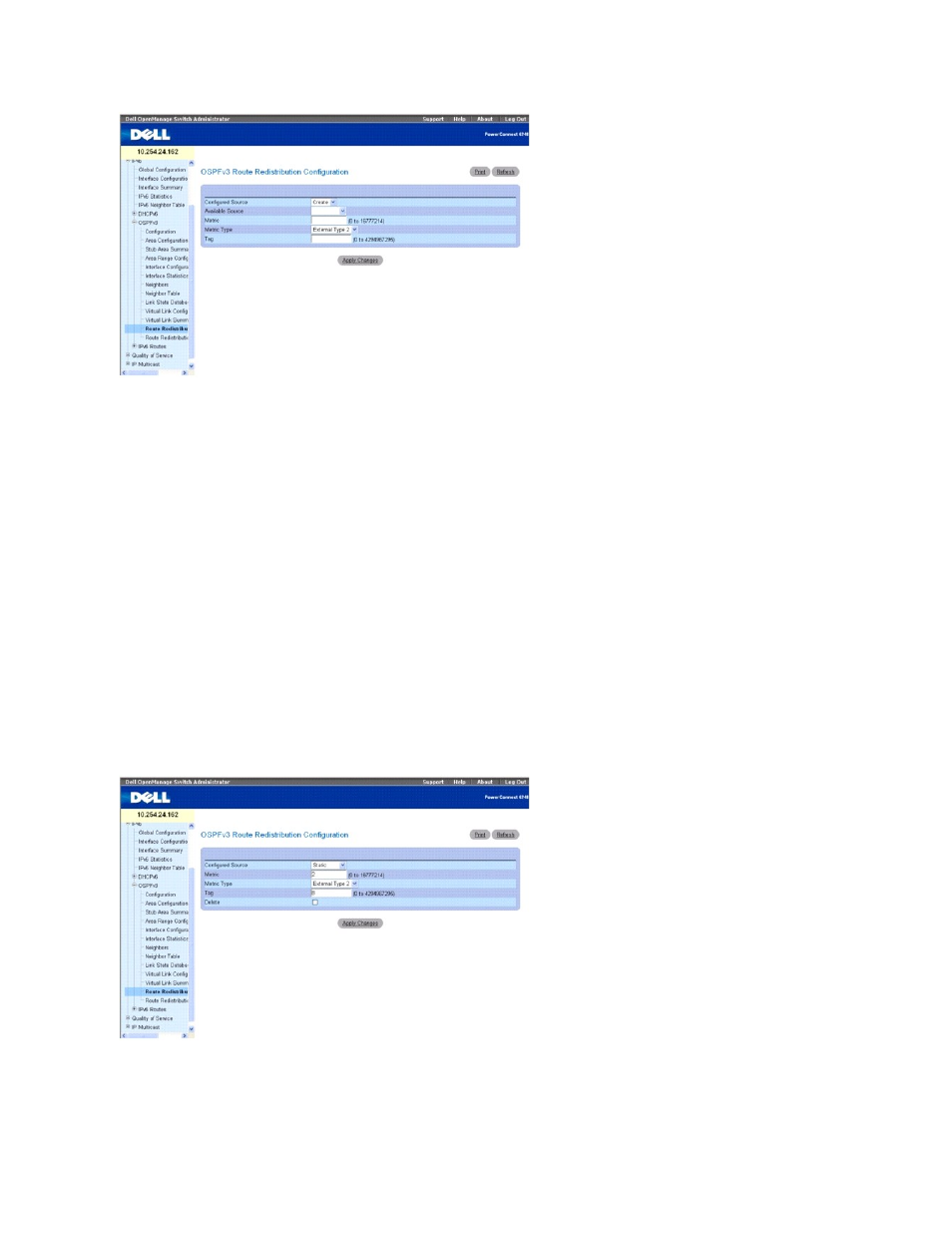

Рисунок
10-31. Настройка перераспределения маршрутов OSPFv3- настроенный источник
3.
Настройте или измените остальные поля по необходимости
.
4.
Нажмите
Apply Changes (применить изменения).
