1. Откройте страницу Service Configuration (Конфигурация обслуживания).
2. Нажмите кнопку Show All (Показать все).
Откроется страница Diffserv Service Summary (Сводка обслуживания Diffserv).

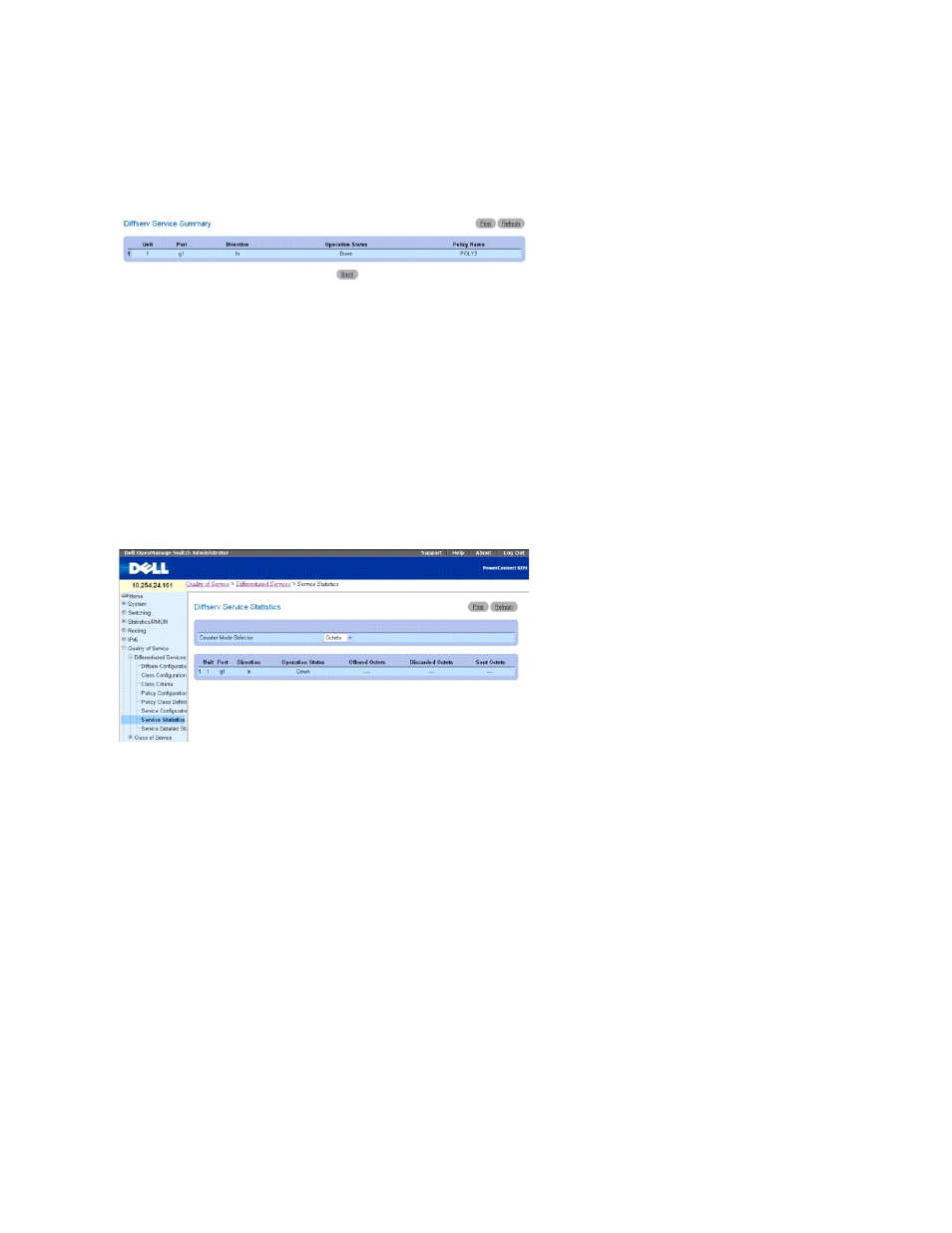

Рисунок 11-14. Diffserv Service Summary (Сводка обслуживания Diffserv)
Назначение политики для порта с помощью командной строки
Более подробную информацию о командах командной строки , используемых для выполнения этой функции, см. следующую главу документа CLI
Reference Guide (Справочного руководства по режиму командной строки):
l QoS Commands (Команды QoS)
Статистика обслуживания
Используйте страницу Service Statistics (Статистика обслуживания), чтобы отобразить статистику обслуживания Diffserv для каждого порта.
Отображаются все порты .
Чтобы отобразить этустраницу , щелкните Quality of Service® Differentiated Services® Service Statistics в древовидном представлении.
Рисунок 11-15. Service Statistics (Статистика обслуживания)
На странице Service Statistics (Статистика обслуживания) имеются следующие поля:
Counter Mode Selector (Выбор режима счетчика) — позволяет выбрать из раскрывающегося меню октеты или пакеты в качестве режима счетчика.
Unit (Устройство) — отображает каждое устройство, для которого ведется статистика обслуживания.
Port (Порт) — отображает каждый порт, для которого ведется статистика обслуживания.
Direction (Направление) — направление трафика, для которого применяется обслуживание. Для направления доступно только значение
"in" ("входящий"), поскольку дифференцированное обслуживание применяется только к входящему трафику.
Operation Status (Рабочее состояние) — показывает, включена ли политика для порта.
Offered Octets (Предложенные октеты) — показывает, сколько байтов соответствуют политике.
Discarded Octets (Исключенные октеты) — показывает количество байтов, исключенных политикой.
Sent Octets (Отправленные октеты) — показывает количество байтов, перенаправленных политикой.
Отображение статистики обслуживания Diffserv
1. Откройте страницу Service Statistics (Статистика обслуживания).
2. Выберите в раскрывающемся меню режим отображения статистики – по октетам или по пакетам.
Статистика для выбранного режима отображается в таблице .
