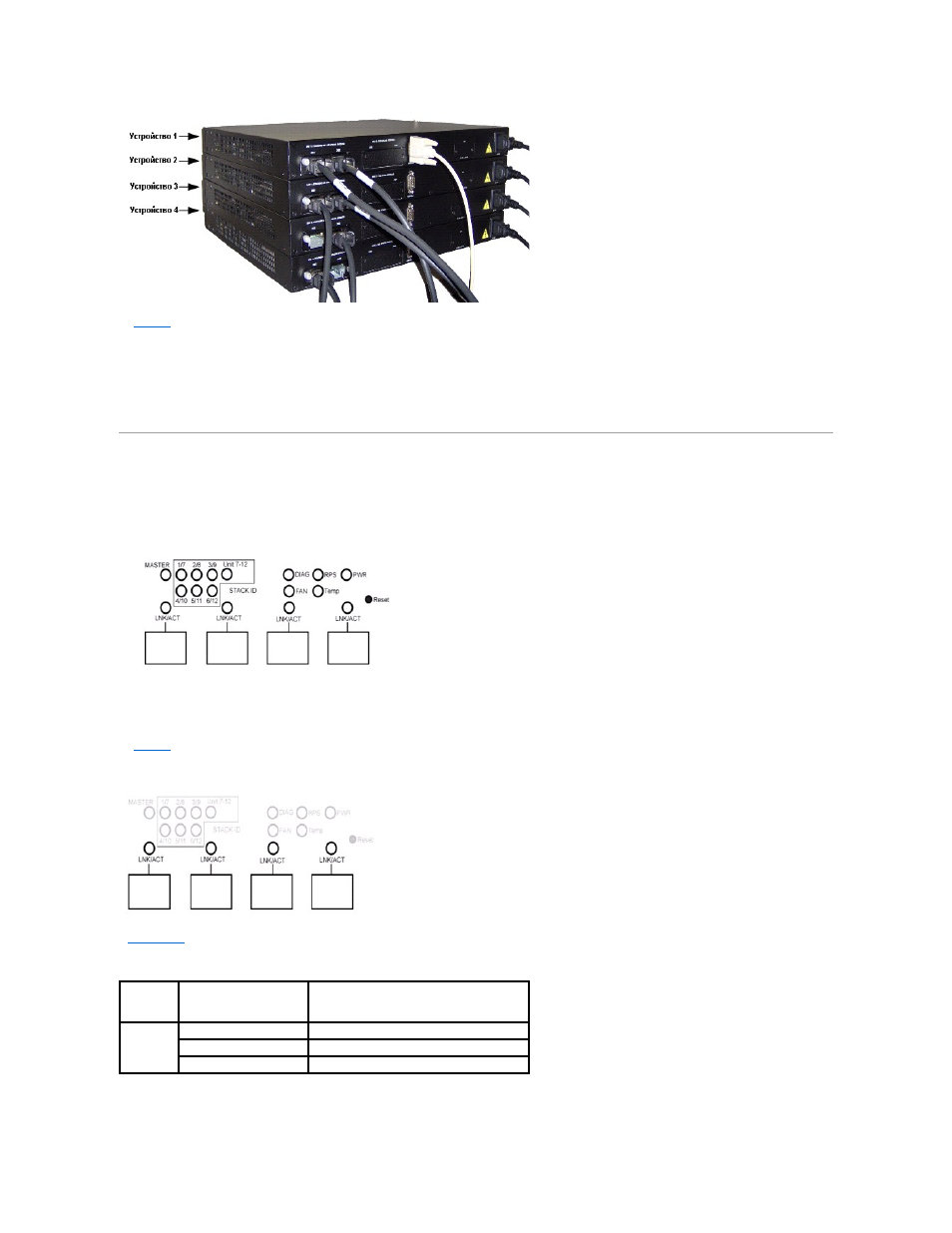

На рис. 2-3 между коммутаторами в стеке выполнены следующие физические соединения:
l Устройство 1 и устройство 2 связаны через порты XG1 на каждом коммутаторе.
l Устройство 2 и устройство 3 связаны через порты XG2 на каждом коммутаторе.
l Устройство 1 и устройство 4 связаны через порт XG2 на устройстве 1 и порт XG1 на устройстве 4.
Полученная кольцевая топология позволяет всему стеку функционировать в виде одного коммутатора с дополнительной отказоустойчивостью .
Описание индикаторов
На передней панели расположены светодиодные индикаторы, отображающие состояние соединений, источников питания, вентиляторов, а также
диагностические сведения о системе и стеке .
Рисунок 2-4. Индикаторы на передней панели
Индикаторы порта SPF
На рис. 2-5 показаны индикаторы, расположенные над каждым портом SFP.
Рисунок 2-5. Индикаторы портов SFP
В таблице 2-2 приведено описание индикаторов портов SFP.
Таблица 2-1. Назначение индикаторов портов SFP
Индикатор Цвет Определение
LNK/ACT Зеленый , горит постоянно Порт подключен.
Зеленый , мигает Порт передает или получает данные по сети .
Не горит Порт в данный момент не подключен .
