Инструкция по эксплуатации Dell PowerConnect 6224
Страница 152
Отображение статистики интерфейса
OSPF с помощью команд консоли
Информацию о командах
, которые выполняют эту функцию, см. в следующих главах CLI Reference Guide (Справочного руководства по интерфейсу
командной строки
):
l
OSPF Commands (Команды OSPF)
OSPF Interface Configuration (Конфигурация интерфейса OSPF)
Используйте страницу
OSPF Interface Configuration для конфигурирования интерфейса OSPF.
Чтобы открыть страницу
, нажмите на панели дерева Routing® OSPF® Interface Configuration.

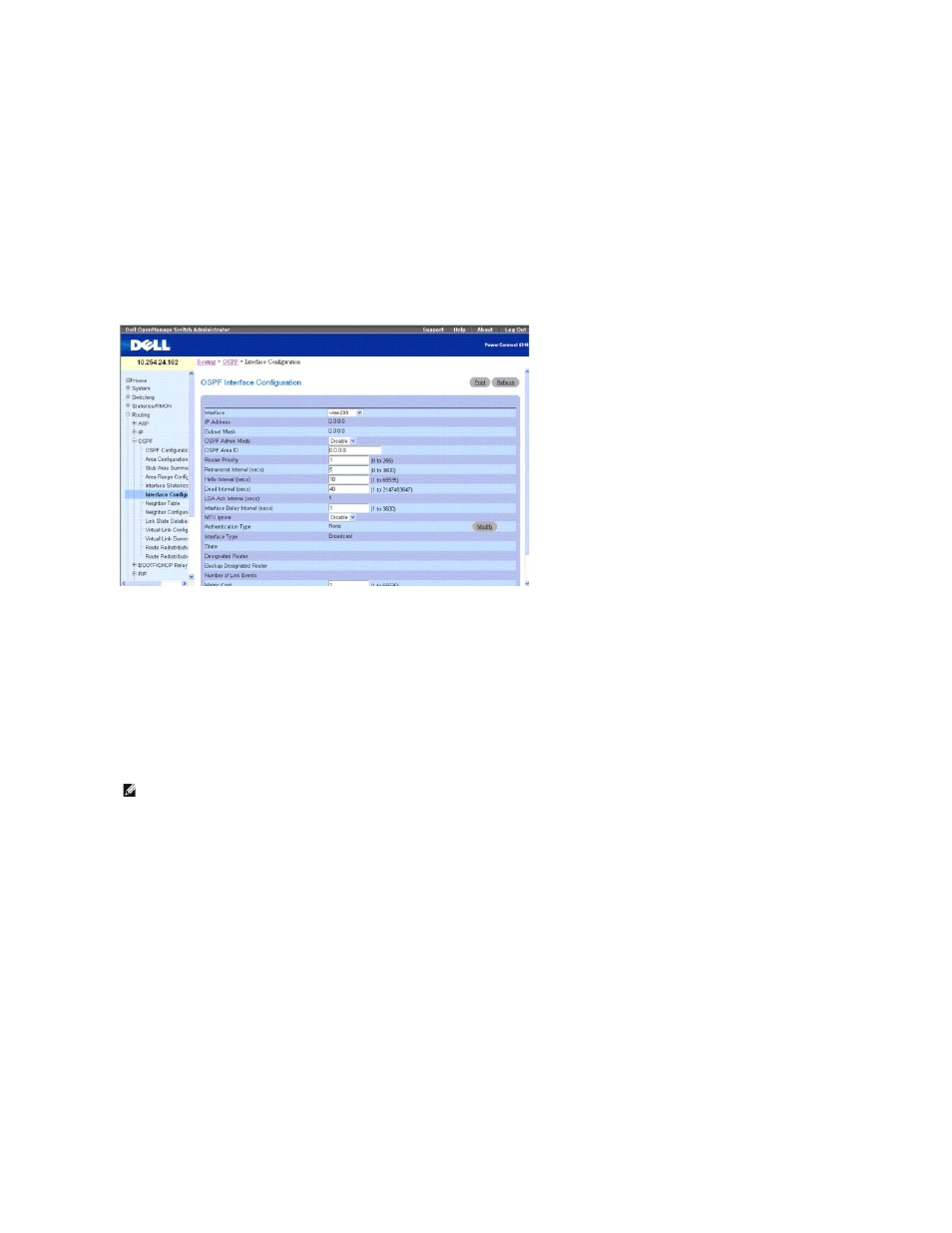

Рис
. 9-11. OSPF Interface Configuration (Конфигурация интерфейса OSPF)
На странице
OSPF Interface Configuration (Конфигурация интерфейса OSPF) есть следующие поля:
Interface (Интерфейс) - в раскрывающемся меню выберите интерфейс, данные для которого должны быть показаны или конфигурированы.
IP Address (IP-адрес) — показывает адрес интерфейса виртуальной локальной сети.
Subnet Mask (Маска подсети) - показывает маску подсети интерфейса виртуальной локальной сети.
OSPF Admin Mode (Режим администрирования OSPF) — выберите из раскрывающегося меню Enable (Вкл.) или Disable (Выкл.). По умолчанию
используется значение
Disable (Выкл.). Конфигурировать параметры OSPF можно без включения режима администрирования OSPF, но они не вступят в
силу
, пока режим администрирования не будет включен. Следующая информация отображается, только если включен режим администрирования:
State (Состояние), Designated Router (Выделенный маршрутизатор), Backup Designated Router (Запасной выделенный маршрутизатор), Number of Link
Events (Число событий связи), LSA Ack Interval (Интервал подтверждения приема LSA) и Metric Cost (Стоимость метрики). Чтобы OSPF был полностью
функционален
, необходимо ввести действительные IP-адрес и маску подсети через страницу конфигурации IP интерфейса или из командной
строки
:config ip interface network.
OSPF Area ID (Идентификатор области OSPF) — 32-разрядное целое в точечном десятичном формате, которое уникальным образом идентифицирует
область
OSPF, с которой соединяется выбранный интерфейс маршрутизатора. При назначении идентификатор области, которая не существует,
область создается со значениями по умолчанию
.
Router Priority (Приоритет маршрутизатора) — введите приоритет OSPF для выбранного интерфейса. Приоритет интерфейса указывается в виде
целого числа от
0 до 255. Значение по умолчанию - 1, что является наивысшим приоритетом маршрутизатора. Значение 0 показывает, что
маршрутизатор не допускается как выделенный в этой сети
.
Retransmit Interval (secs) (Интервал повторной передачи, сек) — введите интервал повторной передачи OSPF для указанного интерфейса. Это число
секунд между объявлениями состояний связей для смежностей
, принадлежащих этому интерфейсу маршрутизатора. Это значение используется также
при повторной передаче описаний баз данных и пакетов запросов состояний связей
. Диапазон действительных значений - от 1 до 3600 секунд (1 час).
Значение по умолчанию
- 5 секунд.
Hello Interval (secs) (Интервал Hello-сообщения , сек) — введите интервал hello-сообщения OSPF (в секундах) для указанного интерфейса. Этот
параметр должен быть одинаковым для всех маршрутизаторов
, назначенных сети. Диапазон действительных значений: от 1 до 65 535. Значение по
умолчанию
- 10 секунд.
Dead Interval (secs) (Интервал отказа маршрутизатора, сек) — введите интервал отказа маршрутизатора OSPF (в секундах) для указанного
интерфейса
. Это значение указывает, как долго маршрутизатор должен ждать, чтобы увидеть Hello-пакеты соседнего маршрутизатора, прежде чем
декларировать
, что маршрутизатор отключен. Этот параметр должен быть одинаковым для всех маршрутизаторов, назначенных сети. Это значение
должно быть в несколько раз больше интервала
Hello-сообщения (например, в 4). Диапазон действительных значений: от 1 до 2147483647. Значение
по умолчанию
- 40 секунд.
LSA Ack Interval (Интервал подтверждения приема LSA) — число секунд между передачами пакета LSA Acknowledgment (подтверждение приема LSA),
которое должно быть меньше
, чем интервал повторной передачи.
Interface Delay Interval (secs) (Интервал задержки интерфейса, сек) — введите задержку передачи OSPF для указанного интерфейса. Это значение
ПРИМЕЧАНИЕ
.
После того как
OSPF один раз инициализируется маршрутизатором, он остается инициализированным, пока маршрутизатор не
будет перезагружен
.
