VLAN Port Settings (Параметры VLAN для порта)
В сети VLAN на основе портов непомеченный трафик передается через указанные порты на основе идентификаторов PVID принимающих портов. Сети
VLAN на основе портов позволяют оптимизировать показания трафика сети, так как широковещательные, многоадресные и неизвестные адресные
пакеты отправляются только портам
, входящим в данную сеть VLAN. Коммутация пакетов , принятых по признаку метки сети VLAN, выполняется по
идентификатору сети VLAN ( VLAN ID).
Используйте страницу VLAN Port Settings (Параметры портов VLAN) для определения портов, входящих в сеть VLAN, а также для определения и
изменения параметров портов сети VLAN.
Чтобы открыть страницу VLAN Port Settings, последовательно выберите пункты Switching® VLAN® Port Settings в панели дерева.

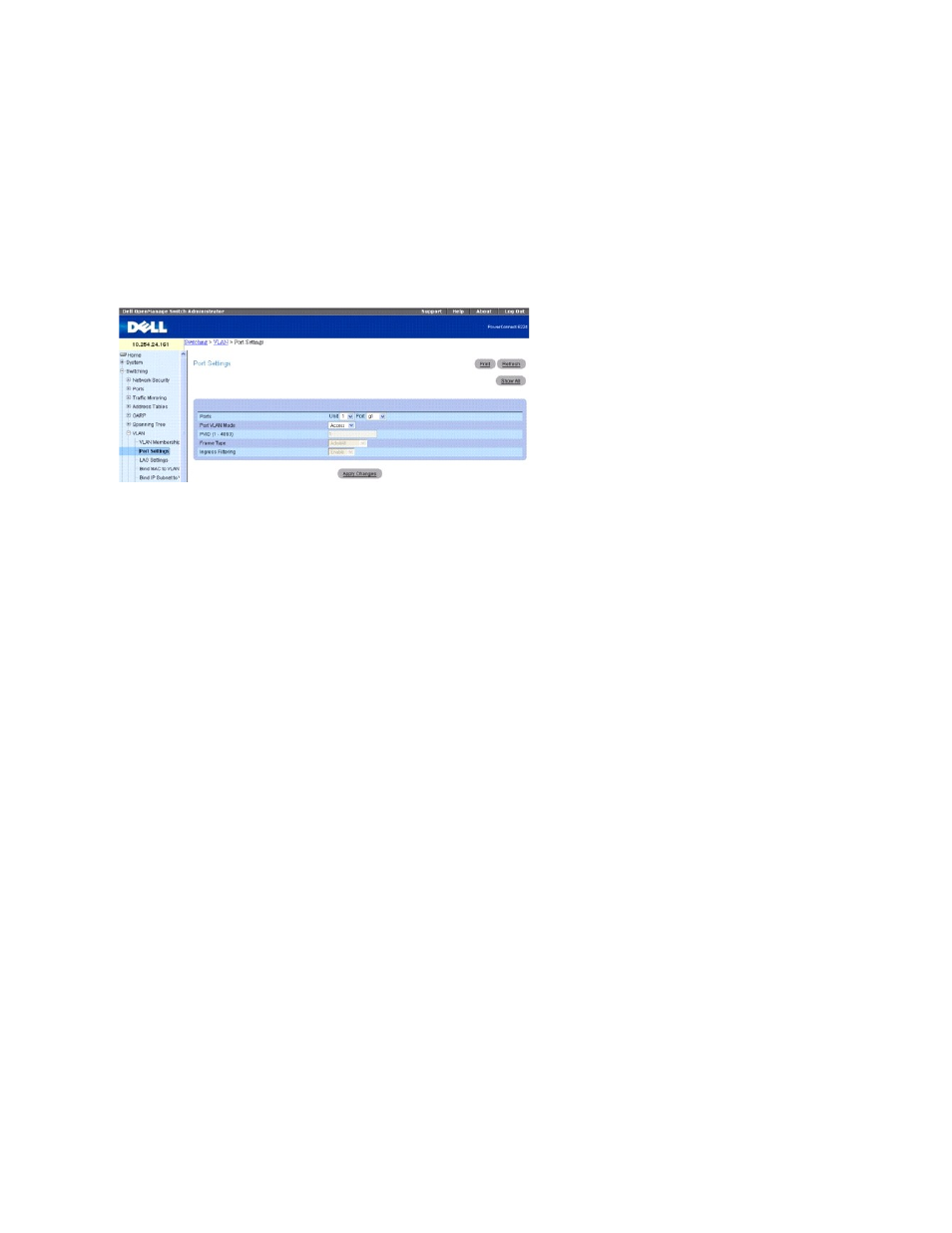

Рис . 7-48. Страница VLAN Port Settings (Параметры портов сети VLAN)
На странице VLAN Port Settings (Параметры VLAN для порта) есть следующие поля:
Port – Указывает устройство и порт, входящие в сеть VLAN.
Port VLAN Mode – Показывает режим работы порта. Возможные значения поля:
General (Общий) – Указывает, что порт принадлежит к сетям VLAN, каждая из которых определена пользователем как помеченная или
непомеченная
(дуплексный режим 802.1Q).
Access (Доступен) – Указывает, что порт принадлежит к одной непомеченной группе VLAN. Когда порт находится в доступном режиме (Access),
типы пакетов
, поступающих на порт, не отмечаются. На доступном порту также невозможно включить/отключить фильтрацию на входе.
Trunk (Транк) – Указывает, что порт принадлежит к нескольким сетям VLAN, где все порты помечаются (кроме необязательной родной сети
VLAN).
PVID (1-4093) – Присваивает идентификатор VLAN ID непомеченным пакетам. Возможные значения: 1-4093.
Frame Type (Тип кадра). Указывает тип кадра, принимаемого портом. Значение по умолчанию - Admit Tag Only (Разрешить только помеченные).
Возможные значения поля
:
Admit Tag Only (Разрешить только помеченные) – Указывает, что порт принимает только помеченные кадры.
Admit All (Разрешить все) – Указывает, что порт принимает и помеченные, и непомеченные кадры.
Ingress Filtering – (Фильтрация на входе) Включение или выключение фильтрации на входе порта. При фильтрации на входе отбрасываются кадры, в
которых метка сети
VLAN не соответствует условию членства в сети VLAN.
Назначение параметров порта
1. Откройте страницу VLAN Port Settings (Параметры VLAN для порта).
2. Укажите порт , для которого необходимо назначить параметры, выбрав пункт Unit (устройство) и Port (порт) из раскрывающихся меню.
3. Заполните остальные поля на странице .
4. Нажмите кнопку Apply Changes (Применить изменения).
Параметры VLAN для порта будут определены, а устройство обновлено.
Вывод таблицы портов VLAN
1. Откройте страницу VLAN Port Settings (Параметры VLAN для порта).
2. Нажмите кнопку Show All (Показать все).
