На странице Route Entry Configuration (Конфигурация записи маршрута) есть следующие поля:
Network Address (Адрес сети) —укажите в раскрывающемся меню IP-префикс маршрута для приемника. Чтобы создать маршрут, должен существовать
действительный интерфейс маршрутизации
, а IP-адрес следующего шага должен быть в той же сети, что и интерфейс маршрутизации. Интерфейсы
маршрутизации создаются на странице IP Interface Configuration (Конфигурация IP-интерфейса). Действительные IP-адреса следующего шага можно
увидеть на странице Route Table (Таблица маршрутов).
Subnet Mask (Маска подсети) - также использующаяся как маска подсети/сети, она указывает участок IP-адреса интерфейса, который
идентифицирует подключенную сеть
.
Protocol (Протокол) – это поле сообщает, какой протокол создал указанный маршрут. Возможные значения:
l Local
l Static
l Default
l OSPF Intra
l OSPF Inter
l OSPF Type-1
l OSPF Type-2
l RIP
Next Hop Interface (Интерфейс следующего шага) — исходящий интерфейс маршрутизатора, который должен использоваться при пересылке трафика
в приемник
.
Next Hop IP Address (IP-адрес следующего шага) — исходящий IP-адрес маршрутизатора, который должен использоваться при пересылке трафика в
следующий маршрутизатор
(если он имеется) по пути к приемнику. Следующий маршрутизатор - это всегда один из смежных соседей или IP-адрес
локального интерфейса для прямо подключенной сети . При создании маршрута IP следующего шага должен быть в той же сети, что и интерфейс
маршрутизации . Действительные IP-адреса следующего шага можно увидеть на странице Route Table (Таблица маршрутов).
Metric (Метрика) — административная стоимость пути к приемнику. Если никакое значение не введено, по умолчанию это 1. Диапазон - 0 - 255. Это
поле присутствует только при создании статического маршрута
.
Preference (Привилегии) — указывает уровень привилегий для настроенного следующего шага.
Route Type (Тип маршрута) — указывает, должен ли маршрут быть маршрутом Default (По умолчанию) или Static (Статическим).
Добавление Router Route (маршрута маршрутизатора)
1. Откройте страницу Route Entry Configuration (Конфигурация записи маршрута).
2. Нажмите кнопку Add Route (Добавить маршрут).
Показывается страница Add Route (Добавить маршрут):

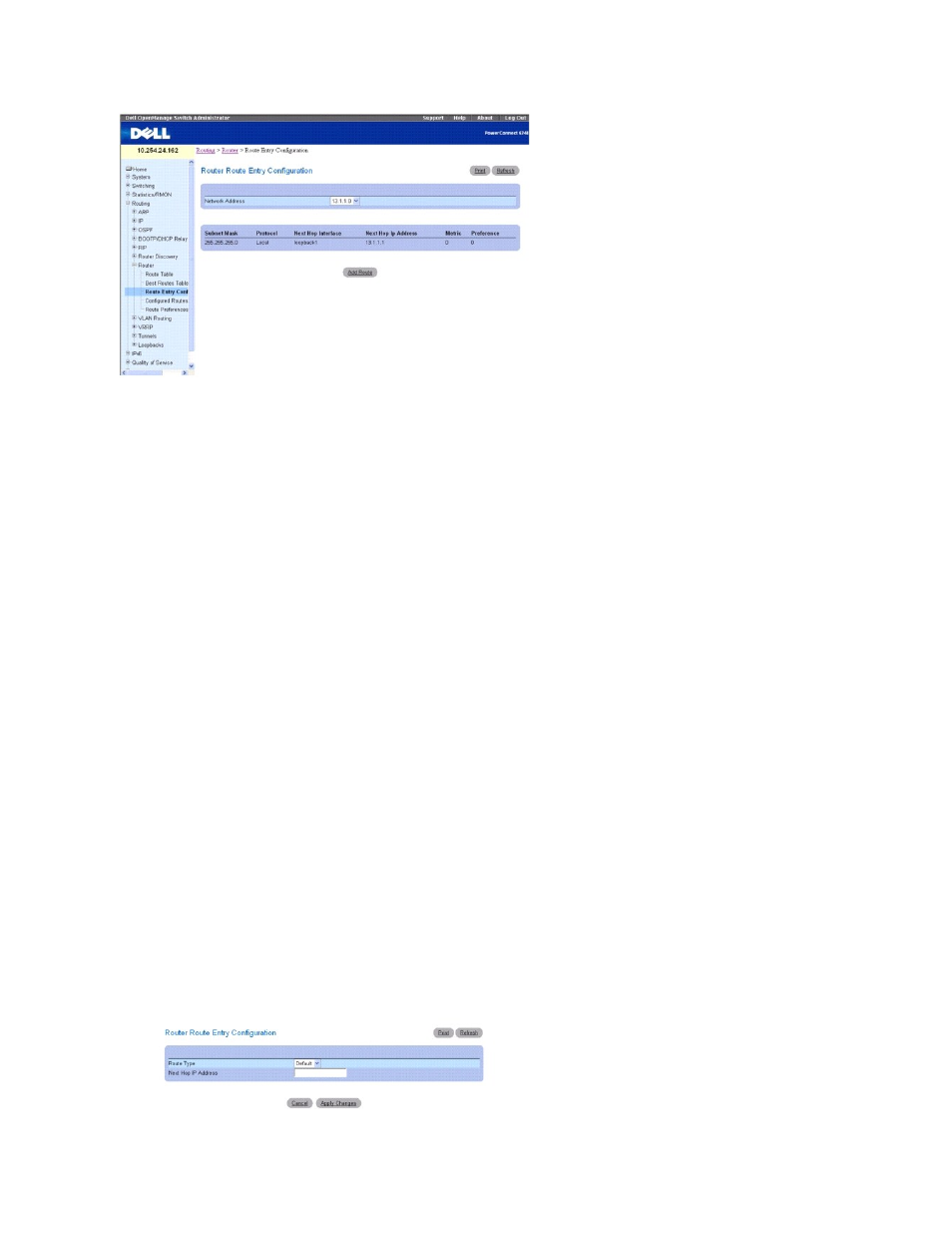

Рис . 9-33. Add Route - Default Route Type (Добавить маршрут - тип маршрута по умолчанию)
