3.
Введите новое имя в поле
Class Name (Имя класса).
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Имя класса будет добавлено
, а устройство обновлено.
Удаление конфигурации класса
1.
Откройте страницу
Class Configuration (Конфигурация класса).
2.
Выберите имя класса
, подлежащего удалению, из раскрывающегося меню Class Name (Имя класса).
3.
Установите флажок
Remove (Удалить).
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Соответствующая конфигурация класса будет удалена
, а устройство обновлено.
Отображение конфигурации класса
1.
Откройте страницу
Class Configuration (Конфигурация класса).
2.
Нажмите кнопку
Show All (Показать все).
Все конфигурации класса отображаются на странице
Diffserv Class Summary (Сводка классов Diffserv).

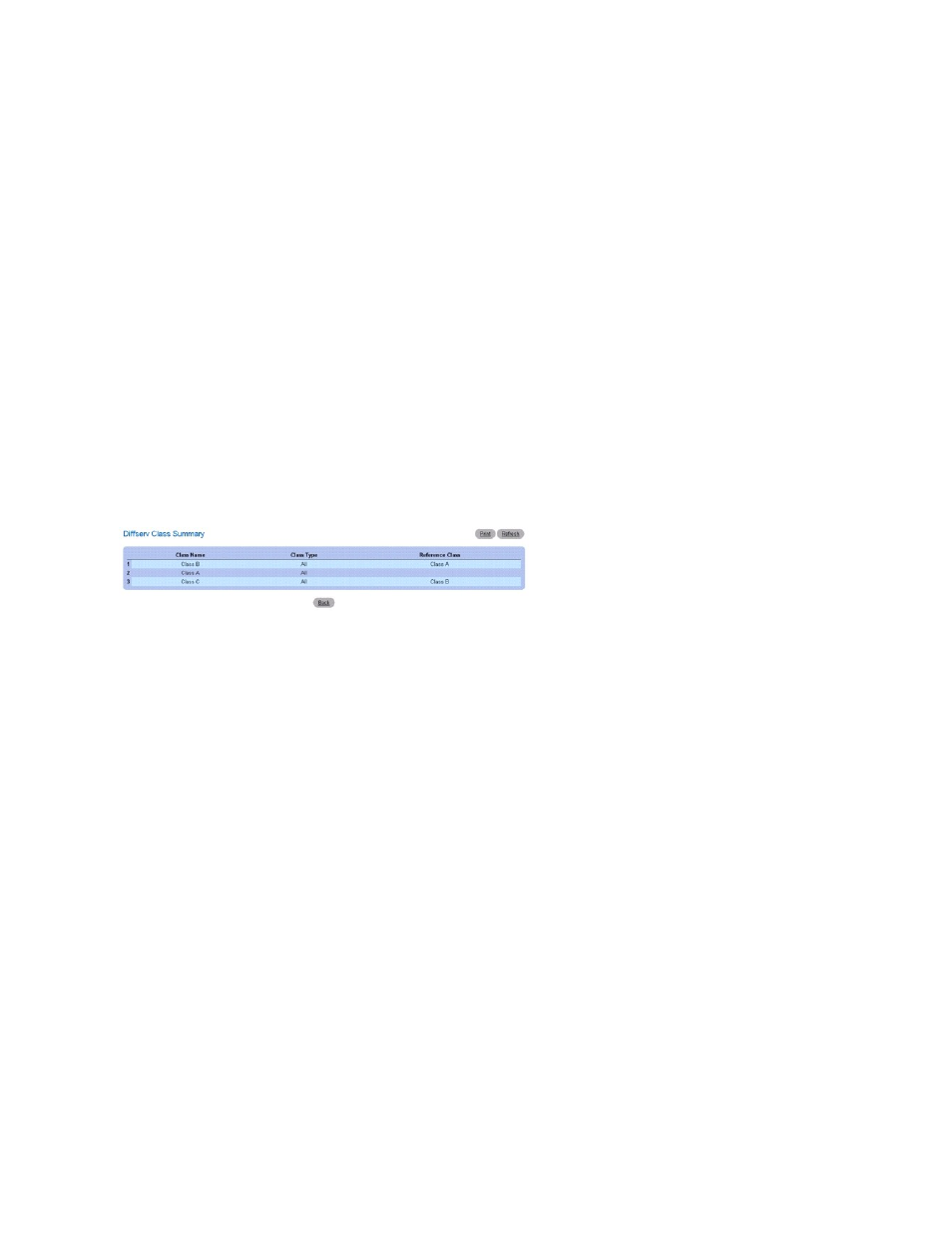

Рисунок
11-4. Diffserv Class Summary (Сводка классов Diffserv)
Добавление конфигурации класса с помощью командной строки
Более подробную информацию о командах командной строки
, используемых для выполнения этой функции, см. следующую главу документа CLI
Reference Guide (Справочного руководства по режиму командной строки):
l
QoS Commands (Команды QoS)
Критерии класса
Используйте страницу
Class Criteria (Критерии класса), чтобы определить критерии, связанные с классом DiffServ. После получения пакетов эти классы
DiffServ используются для определения приоритетов для пакетов.
Для отображения этойстраницы
, щелкните Quality of Service® Differentiated Services® Class Criteria в древовидном просмотре.
Рисунок
11-5. Diffserv Class Criteria (Критерии класса Diffserv)
