Туннели, Tunnels configuration (конфигурация туннелей) – Инструкция по эксплуатации Dell PowerConnect 6224
Страница 184
Отображение статистики виртуального маршрутизатора
1.
Откройте страницу
Virtual Router Statistics (Статистика виртуального маршрутизатора)
2.
Выберите виртуальный маршрутизатор
, для которого надо показать статистическую информацию, из поля VRID and VLAN ID. Эта информация
будет видна
, только если существует действительная конфигурация VRRP.
Отображение статистики виртуального маршрутизатора с помощью командной строки
Информацию о командах
, которые выполняют эту функцию, см. в следующих главах CLI Reference Guide (Справочного руководства по интерфейсу
командной строки
):
l
Virtual Router Redundancy Protocol Commands (Команды Virtual Router Redundancy Protocol)
Туннели
Продукты серии
6200 позволяют создавать, удалять туннельными интерфейсами и управлять ними. Это динамические интерфейсы, которые создаются
и удаляются через пользовательскую настройку
.
Существует два класса туннелей
, которые облегчают передачу сетей IPv4 в сети IPv6:настроенные и автоматические. Разница между ними в том, что
настроенные туннели конфигурированы с явно указанным приемником или конечной точкой туннеля
. Автоматические туннели, напротив, делают
вывод о конечной точке туннеля из адреса приемника пакетов
, направленных в туннель.
Продукты серии
6200 поддерживают туннели "точка-точка". Интерфейсы "Точка-точка" предоставляются для маршрутизации, основанной только на
интерфейсе
(явный адрес следующего шага может не указываться), и разрешаются для определения ненумерованных интерфейсов.
Страница меню
Tunnels содержит ссылки на веб-страницы, на которых конфигурируются и отображаются туннельные параметры и данные. Чтобы
открыть страницу
, нажмите на панели дерева Routing® Tunnels . Из этой страницы меню доступны следующие веб-страницы:
l
Tunnels Configuration (Конфигурация туннелей)
l
Tunnels Summary (Сводные данные туннелей)
Tunnels Configuration (Конфигурация туннелей)
Используйте страницу
Tunnels Configuration для создания, конфигурирования или удаления туннеля.
Чтобы открыть страницу
, нажмите на панели дерева Routing® Tunnels® Configuration .

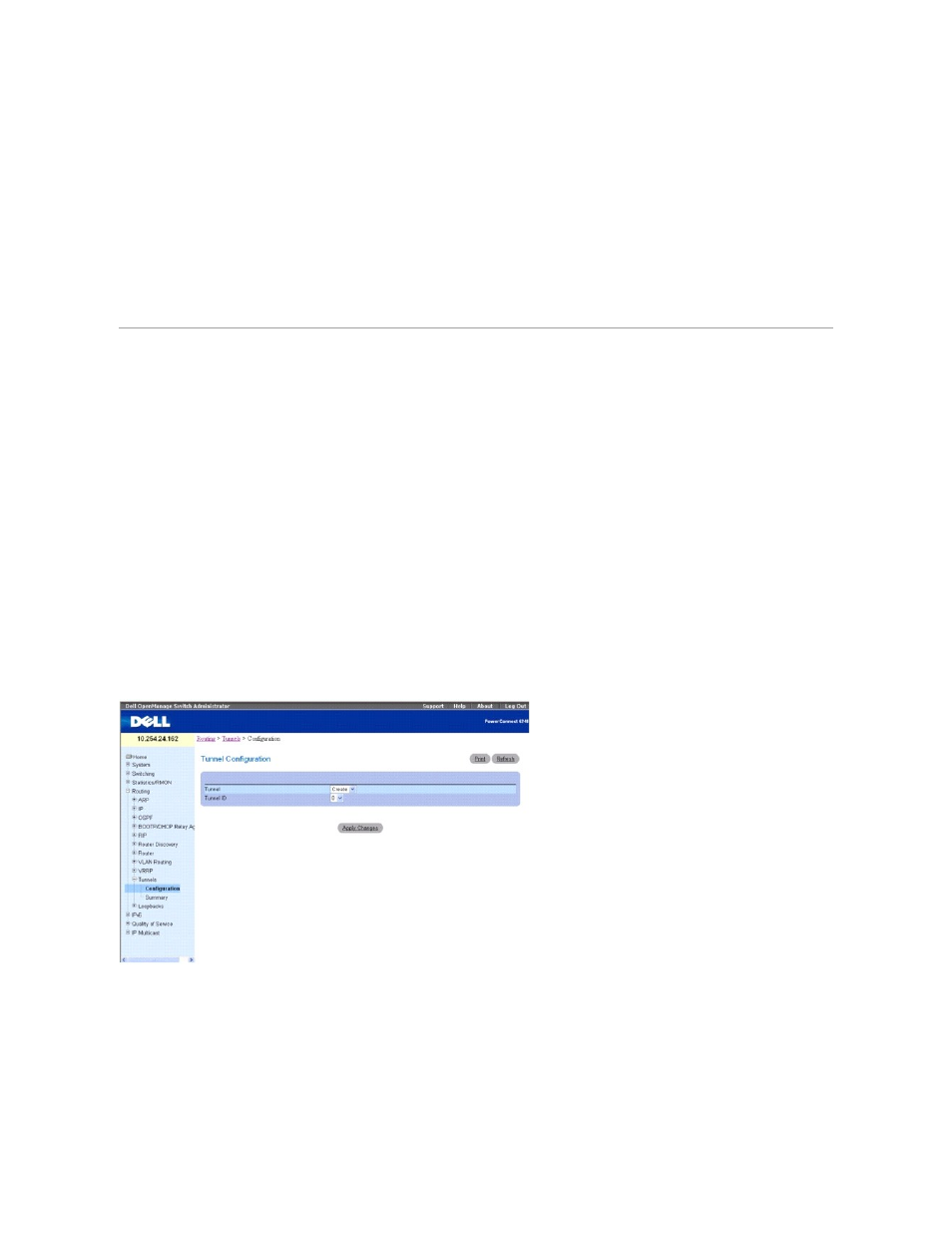

Рис
. 9-42. Tunnels Configuration (Конфигурация туннелей)
На странице
Tunnels Configuration (Конфигурация туннелей) есть следующие поля:
Tunnel (Туннель) - в раскрывающемся меню выберите нужный туннель из списка текущих настроенных идентификаторов туннелей. Можно также
выбрать
Create (Создать), если число ранее созданных туннельных интерфейсов не достигло максимума.
Tunnel ID (Идентификатор туннеля) — если выбрано Create, становится виден этот список возможных туннельных идентификаторов. Необходимо
выбрать
tunnel ID для связи с новым туннелем и нажать Apply Changes (Применить изменения), чтобы появились оставшиеся поля на странице.
Mode (Режим) — переключатель для режима туннеля. IPV6-in-IPV4 - единственный поддерживаемый режим.
Link Local Only Mode (Только локальный режим линии связи) — включает IPv6 для этого интерфейса с использованием локального адреса связи. Этот
параметр настраивается только перед указанием явного адреса
IPv6.
