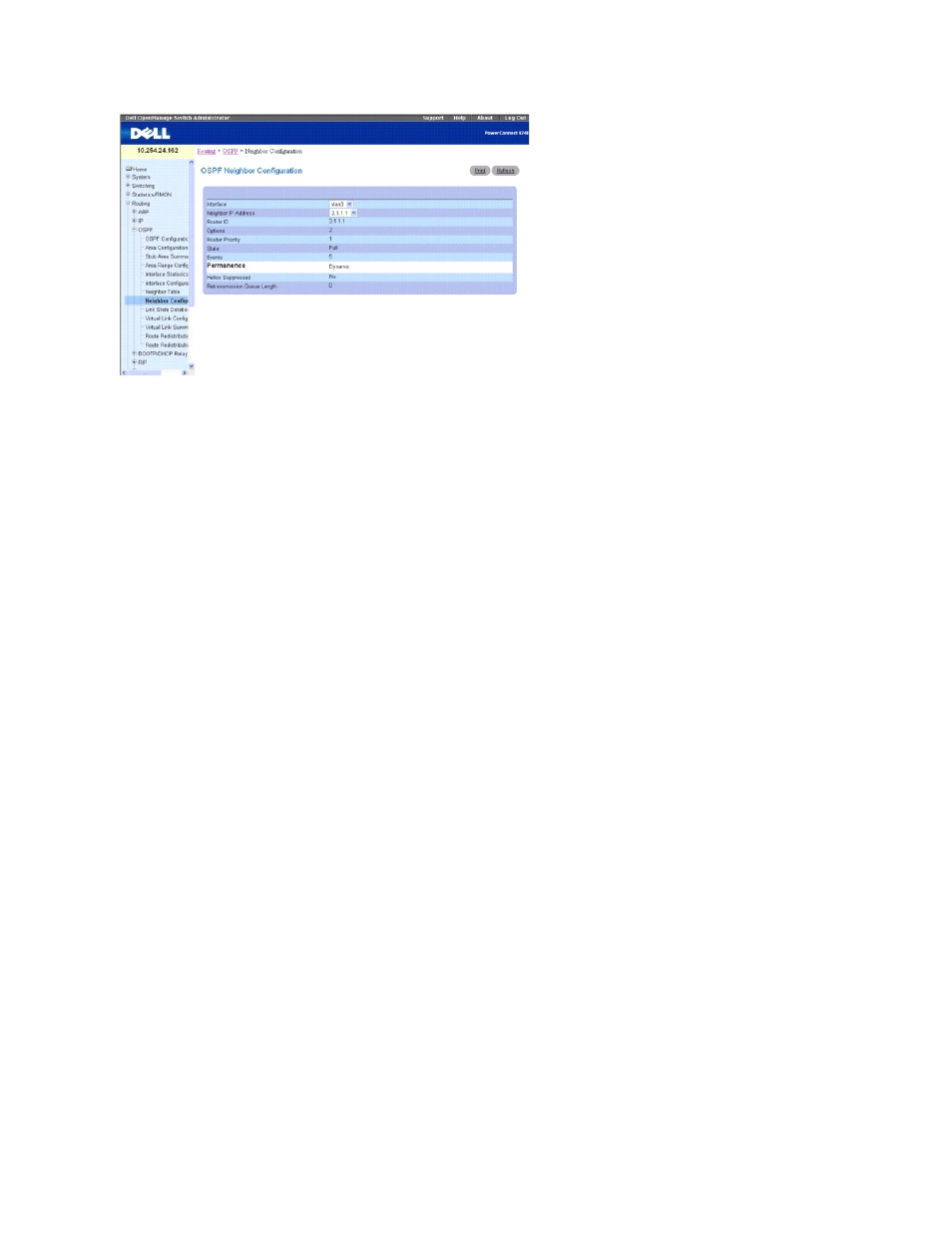

На странице OSPF Neighbor Configuration (Соседская конфигурация OSPF) есть следующие поля:
VLAN - в раскрывающемся меню выберите интерфейс виртуальной локальной сети, для которого включается маршрутизация.
Neighbor IP Address (Соседский IP-адрес) — выберите IP-адрес соседа, для которого должны быть показаны данные.
Router ID (Идентификатор маршрутизатора) — 32-разрядное целое в точечном десятичном формате, идентифицирующее соседский интерфейс.
Options (Опции) — Возможности OSPF, поддерживаемые соседом. Поле опций OSPF присутствует в Hello-пакетах OSPF, пакетах описания базы данных
и во всех объявления состояний связей
. Поле Options включает (или отключает) поддержку маршрутизаторами OSPF опциональных возможностей и
соединение на уровне их возможностей с другими маршрутизаторами OSPF. С помощью этого механизма маршрутизаторы с отличающимися
возможностями могут быть смешаны в пределах одного домена маршрутизации OSPF. Значение Options - битовое, оно обозначает возможности
соседа .
Router Priority (Приоритет маршрутизатора) — отображает приоритет OSPF для указанного соседа. Приоритет соседа - это приоритетное целое от 0
до
255. Значение 0 показывает, что маршрутизатор не допускается как выделенный в этой сети.
State (Состояние) — состояние соседа может быть следующим:
l Down (Отключено) — это первоначальное состояние соседской связи. Показывает, что не существует последней информации, полученной от
соседа . В сетях NBMA Hello-пакеты все же могут посылаться к отключенным соседям, хотя и со сниженной частотой.
l Attempt (Пытаться) — это состояние действительно только для соседей, подключенный к сетям NBMA. Показывает, что не существует последней
информации , полученной от соседа, но для контакта с соседом следует сделать более согласованную попытку. Это делается отправлением
соседских Hello-пакетов через интервалы, указанные в Hello Interval.
l Init — это состояние показывает, что недавно был увиден Hello-пакет от соседа. Однако двухсторонняя связь с соседом еще не установлена
(например, сам маршрутизатор не появился в Hello-пакете соседа). Все соседи в этом или высшем состоянии показываются в списке Hello-пакетов,
отосланных из связанного интерфейса
.
l 2-Way — В этом состоянии связь между двумя маршрутизаторами двухсторонняя. Это гарантируется операцией Hello-протокола. Это наиболее
расширенное состояние , в нем едва не начинается установление смежностей. (Запасной) выделенный маршрутизатор выбирается из набора
соседей в состоянии 2-Way или высшем.
l Exchange Start (Старт обмена) — это первый шаг в создании смежности между двумя соседствующими маршрутизаторами. Цель этого шага -
решить , какой маршрутизатор является главным, и каков номер первоначальной последовательности описаний баз данных (Database Description,
DD). Соседские связи в этом или высшем состоянии называются смежностями.
l Exchange (Обмен) — в этом состоянии маршрутизатор описывает все свои базы данных состояний связей, оправляя пакеты DD соседу. В этом
состоянии пакеты запроса состояния связей также могут быть посланы , спрашивая о более поздних LSA соседа. Все смежности в состоянии
Exchange или высшем используются в процедуре заполнения. Эти смежности полностью способны передавать и получать все типы пакетов
протоколов маршрутизации
OSPF.
l Loading (Загрузка) — в этом состоянии пакеты запроса состояния связей посылаются соседу с вопросом о более свежих LSA, которые были
открыты (но еще не получены) в состоянии Exchange.
l Full (Полный) — в этом состоянии соседствующие маршрутизаторы полностью смежны. Эти смежности появляются в router-LSAs и network-LSAs.
Events (События) — число раз, которые это соседское отношение меняло свое состояние или появлялась ошибка.
Permanence (Постоянство) – эта переменная показывает статус записи. Dynamic (динамический) и permanent (постоянный) указывают на то, как сосед
становится известен
.
Hellos Suppressed (Подавленные Hello) — указывает, какие Hello к соседу подавляются.
Retransmission Queue Length (Длина очереди повторной передачи) — текущая длина очереди повторной передачи.
Отображение соседской конфигурации OSPF
1. Откройте страницу OSPF Neighbor Configuration (Соседская конфигурация OSPF).
2. Выберите интерфейс и IP-адрес для отображения.
