Конфигурация очереди интерфейса – Инструкция по эксплуатации Dell PowerConnect 6224
Страница 246
1.
Откройте страницу
Interface Configuration (Конфигурация Интерфейса).
2.
Установите флажок в поле
Restore Defaults (Восстановление значений по умолчанию).
3.
Нажмите кнопку
Apply Changes (Применить изменения).
Во всех портах восстановлено ограничение полосы пропускания по умолчанию
, и устройство обновлено.
Определение конфигурации интерфейса с помощью командной строки
Более подробную информацию о командах командной строки
, используемых для выполнения этой функции, см. следующую главу документа CLI
Reference Guide (Справочного руководства по режиму командной строки):
l
QoS Commands (Команды QoS)
Конфигурация очереди интерфейса
Используйте страницу
Interface Queue Configuration (Конфигурация очереди интерфейса), чтобы с помощью настройки исходящих очередей
коммутатора определить
, какие операции выполняет каждая конкретная очередь. Настраиваемые пользователем параметры управляют величиной
полосы пропускания
, используемой очередью, глубиной очереди в периоды перегрузки и планированием передачи пакетов из всех очередей в порт.
Для каждого порта задана своя собственная конфигурация
CoS, связанная с очередями.
Процесс настройки упрощается тем
, что каждый параметр очереди CoS может быть настроен глобально или для отдельного порта. Глобальное
изменение конфигурации применяется автоматически ко всем портам в системе
.
Чтобы отобразить страницу
Interface Queue Configuration (Конфигурация очереди интерфейса), щелкните Quality of Service® Class of Service®
Interface Queue Configuration в древовидном просмотре.

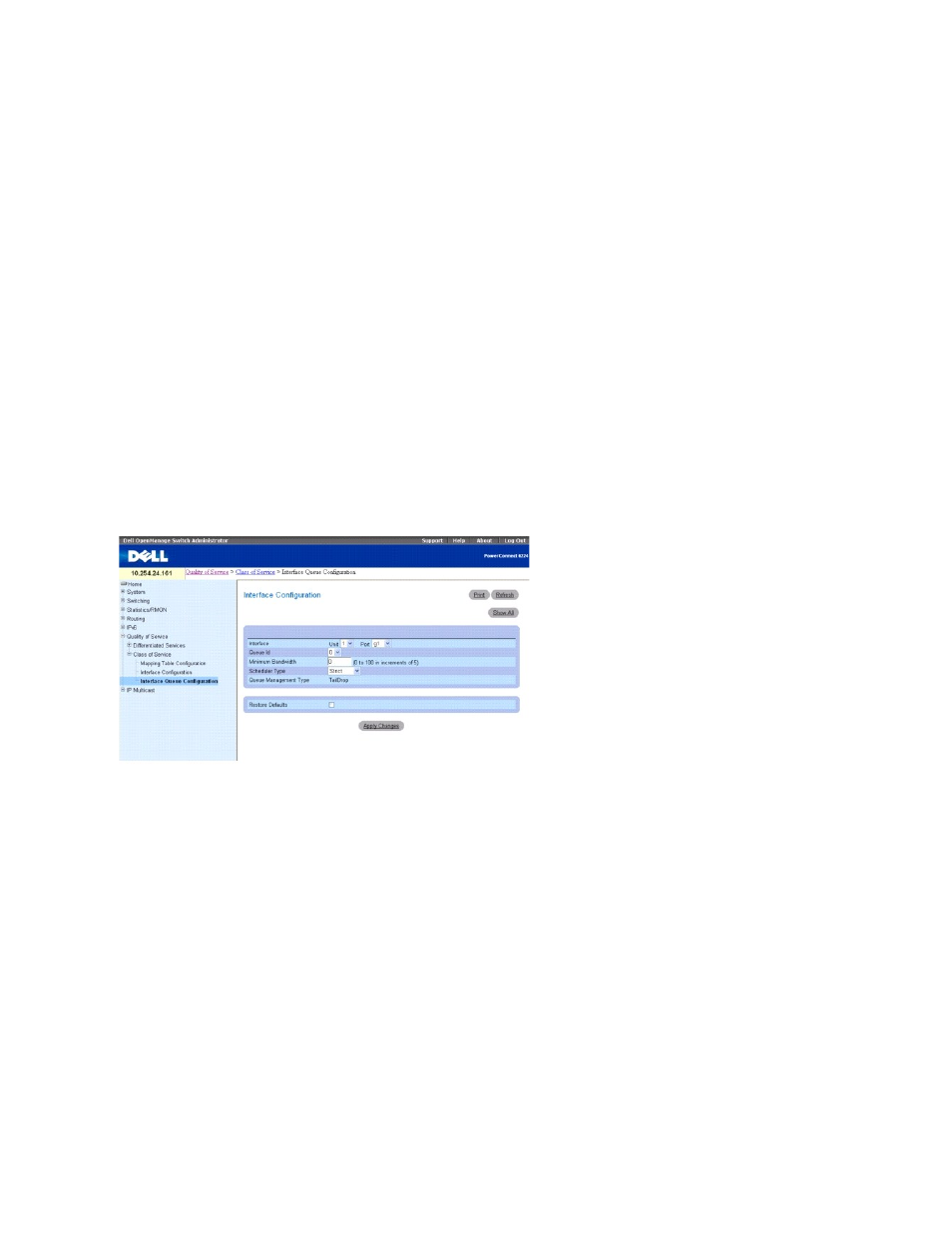

Рисунок
11-20. Конфигурация очереди интерфейса
На странице
Interface Queue Configuration (Конфигурация очереди интерфейса) имеются следующие поля:
Interface (Интерфейс) — позволяет выбрать Unit (Устройство) и Port (Порт) для настройки.
Queue ID (Идентификатор очереди) — позволяет выбрать из раскрывающегося меню очередь для настройки.
Minimum Bandwidth (Минимальная полоса пропускания) — позволяет выбрать процентное значение максимальной согласованной полосы пропускания
для порта
. Можно задавать значения в диапазоне от 0 до 100 с шагом 5.
Scheduler Type (Тип планировщика задач) — позволяет выбрать из раскрывающегося меню тип обработки очереди. Можно выбрать значения
Weighted (Взвешенный) и Strict (Строгий). Определение параметров отдельно для каждой очереди позволяет пользователю получать желаемые
характеристики обслуживания для различных типов трафика
.
Weighted (Взвешенный)— взвешенный циклический порядок задает определенный вес каждой очереди. Этот тип используется по умолчанию.
Strict (Строгий)— при строгом типе первым в очереди обслуживается трафик с наивысшим приоритетом
Queue Management Type (Тип управления очередью) — отображает тип управления пакетами, используемый для всех пакетов, которым является
Taildrop. В периоды отсутствия перегрузки в очереди сохраняются все пакеты. В момент перегрузки удаляются все дополнительные пакеты.
Настройка очереди интерфейса
1.
Откройте страницу
Interface Queue Configuration (Конфигурация очереди интерфейса).
2.
В раскрывающихся меню
Unit (Устройство) и Port (Порт) раздела Interface (Интерфейс) выберите порт, к которому будут применены изменения.
