Функциональная схема

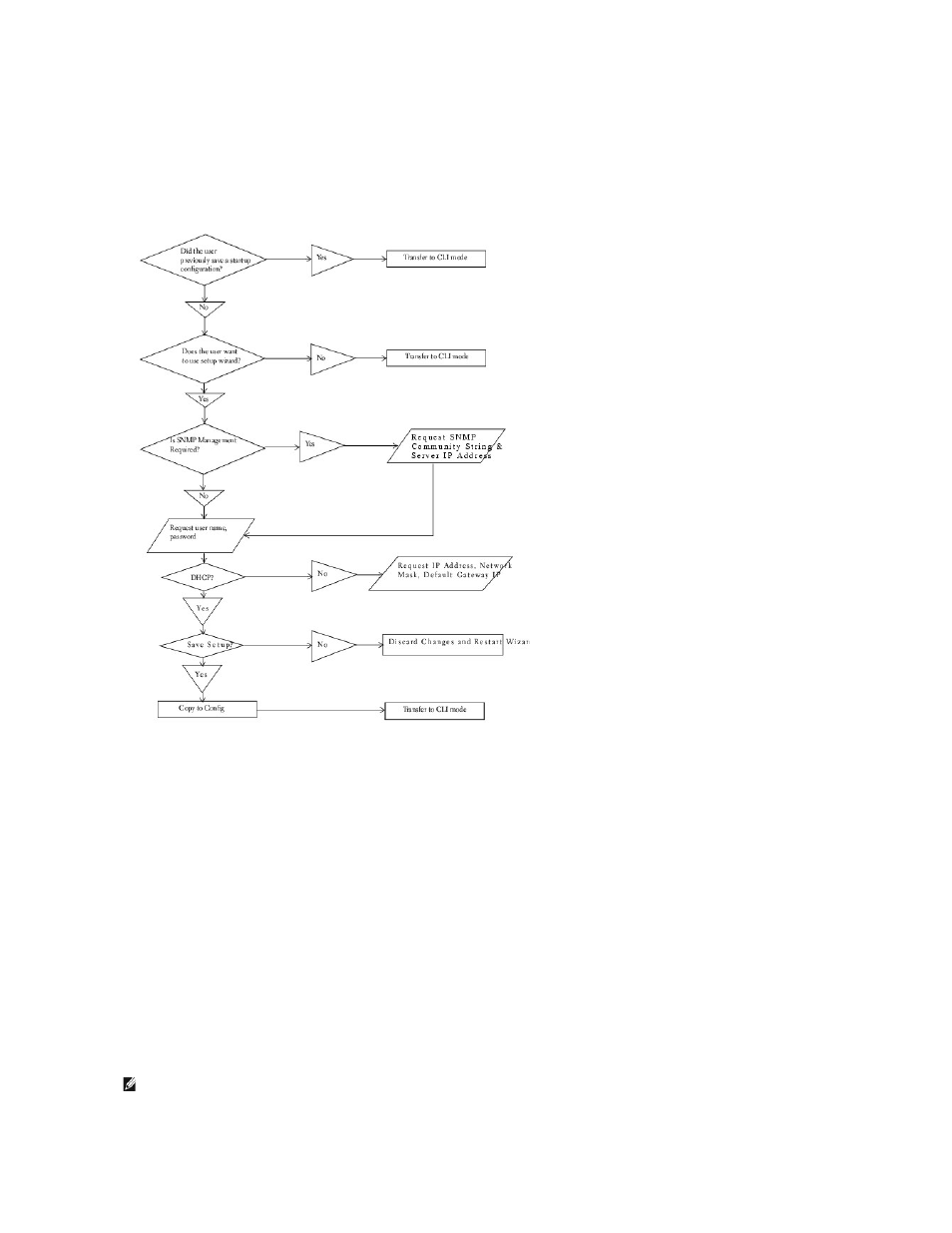

На представленной ниже функциональной схеме показывается последовательность операций мастера быстрой настройки
.
Рис
. 5-2. Последовательность операций мастера настройки
Пример сеанса мастера быстрой настройки
В этом разделе описывается сеанс мастера быстрой настройки
. Общую схему процесса можно найти на диаграмме состояния, представленной в
предыдущем разделе
. Значения, используемые в описываемом сеансе, приводятся только для примера. Пожалуйста, уточните действительные
значения у своего сетевого администратора
:
l
IP-адрес для виртуальной локальной сети управления: 192.168.1.100:255.255.255.0.
l
Имя пользователя
admin, пароль admin.
l
IP-адрес системы управления сетью: 192.168.1.10.
l
Шлюз по умолчанию: 192.168.1.1.
l
Используемая строка
SNMP-сообщества: Dell_Network_Manager.
Мастер настройки настраивает начальные значения как описано выше
. После завершения работы мастера система настроена таким образом:
l
SNMPv1/2c включен и строка сообщества установлена, как описано выше. SNMPv3 выключен.
l
Учетная запись администратора создана как было описано.
l
Система управления сетью настроена. С этой станции управления можно получить доступ к интерфейсам SNMP, HTTP и командной строки.
Можно также разрешить доступ к этим интерфейсам управления со всех
IP-адресов, указав IP-адрес (0.0.0.0).
l
IP-адрес настроен для виртуальной локальной сети управления, используемой по умолчанию (1).
l
Адрес шлюза по умолчанию указан.
ПРИМЕЧАНИЕ
.
В представленном ниже примере возможные действия пользователя заключены в квадратные скобки
[ ]. Там где возможно,
значения по умолчанию приводятся в фигурных скобках
{ }. При нажатии кнопки <Return> без изменения параметров будут приняты значения
по умолчанию
. Текст справки находится в круглых скобках.
