Dell PowerConnect 6224 - Инструкция (Страница 239)

5. Установите флажки критериев Committed Rate (Разрешенная скорость) и/или Committed Burst Size (Разрешенный размер пакета) и введите для
них желаемые величины .
6. Нажмите кнопку Apply Changes (Применить изменения).
Ограничение настроено для указанного экземпляра политика -класс, и устройство обновлено.
Определение классов политики с помощью командной строки
Более подробную информацию о командах командной строки , используемых для выполнения этой функции, см. следующую главу документа CLI
Reference Guide (Справочного руководства по режиму командной строки):
l QoS Commands (Команды QoS)
Конфигурация обслуживания
Используйте страницу Service Configuration (Настройка обслуживания) для включения политики для порта.
Чтобы отобразить этустраницу , щелкните Quality of Service® Differentiated Services® Service Configuration в древовидном представлении.

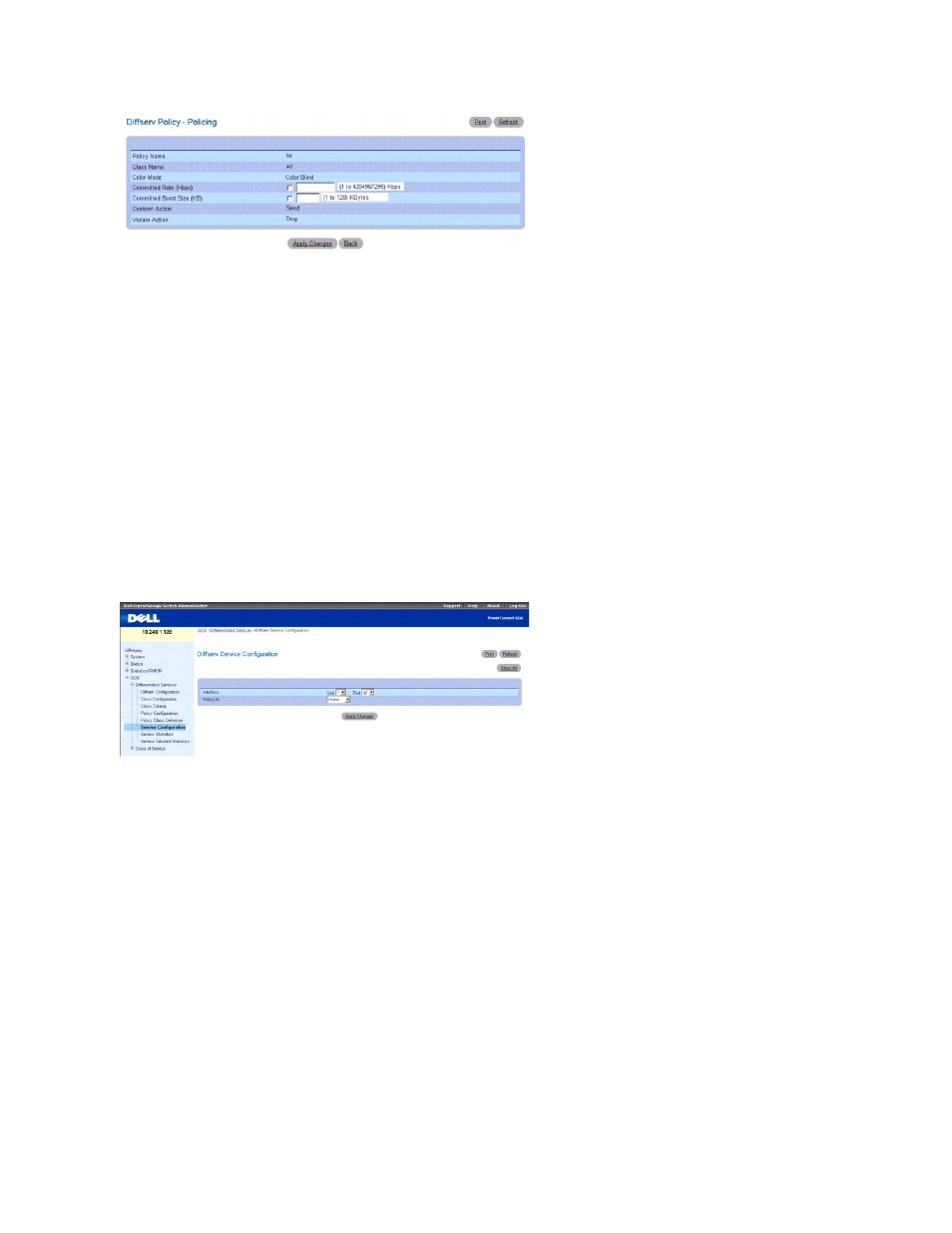

Рисунки 11-13. Service Configuration (Конфигурация обслуживания)
На странице Service Configuration (Конфигурация обслуживания) имеются следующие поля:
Interface (Интерфейс) — позволяет выбрать из раскрывающегося меню Unit (Устройство) и Port (Порт), для которых будет производиться настройка.
Policy In (Политика, применяемая к входящему трафику) — позволяет выбрать из раскрывающегося меню политику, которая будет связана с данным
портом
.
Включение политики для порта
1. Откройте страницу Service Configuration (Конфигурация обслуживания).
2. Выберите интерфейс в раскрывающихся меню .
3. Выберите политику из раскрывающегося меню .
4. Нажмите кнопку Apply Changes (Применить изменения).
Политика включена в интерфейсе , и устройство обновлено.
Отображение сводки обслуживания Diffserv
