На странице

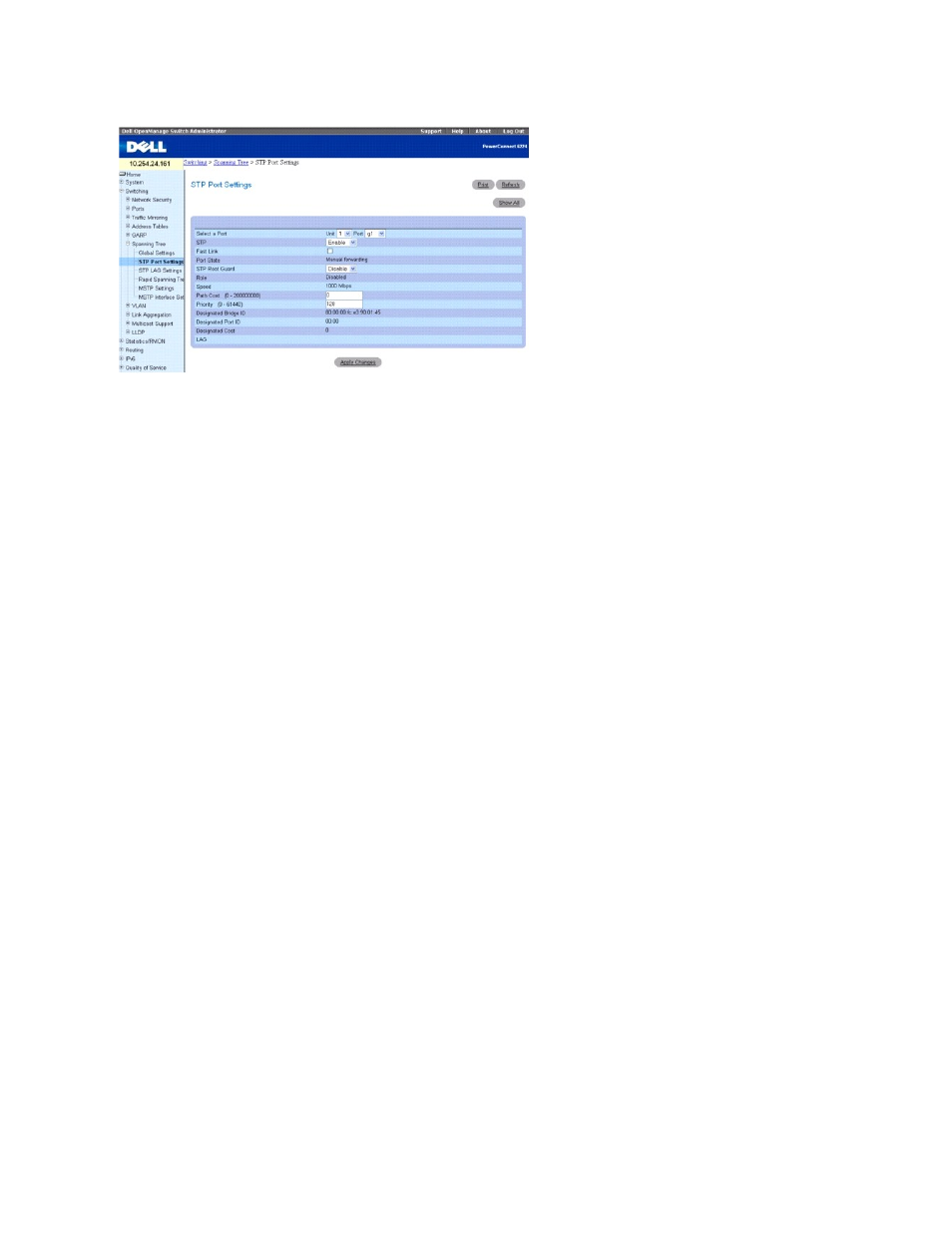

STP Port Settings имеются следующие поля:
Select a Port — Указывает устройство (unit) и порт (port), на котором включен протокол STP.
STP — Включает или выключает протокол STP на порте.
Fast Link (Быстрая связь) – Включает режим быстрой связи для порта, если поле отмечено флажком. Если режим быстрой связи для порта включен, Port
State автоматически переводится в состояние пересылки Forwarding state сразу после появления связи. В больших сетях на нее может потребоваться
30-60 секунд.
Port State – Текущее состояние протокола STP для порта. Если этот параметр включен, он определяет, какое действие пересылки выполняется в ходе
трафика
. Возможные состояния порта:
Disabled (Выключен) — Протокол STP временно отключен на порте. Порт может пересылать трафик и распознавать новые MAC-адреса.
Blocking (Блокирование) – Порт в данный момент заблокирован и не может использоваться для пересылки трафика или распознавания MAC-
адресов
.
Listening (Прослушивание) – Порт в данный момент находится в режиме прослушивания. Порт не может ни пересылать трафик, ни распознавать
MAC-адреса.
Learning (Распознавание) – Порт в данный момент находится в режиме распознавания. Порт не может пересылать трафик, но может
распознавать новые
MAC-адреса.
Forwarding (Пересылка) – Порт в данный момент находится в режиме пересылки. Порт может пересылать трафик и распознавать новые MAC-
адреса
.
STP Root Guard — Предотвращает случайное изменение корня экземпляра Spanning Tree. Если на корневом мосту включена защита от изменения, то
при поступлении пакета
BPDU, преодолевающего эту защиту, порт переключается в состояние противоречия с корневым мостом, что эквивалентно
состоянию прослушивания
. Выполняется принудительное включение корневого моста.
Role — Показывает роль порта в топологии STP.
Speed — Показывает частоту, на которой работает порт.
Path Cost (1-200000000) (Стоимость пути) — Указывает вклад порта в стоимость пути к корневому. Стоимость пути может иметь большее или
меньшее значение и может пересылать трафик по маршрутизируемому пути или от него
. По умолчанию используется значение 0.
Priority (0-240) – Указывает значение приоритета для моста. Значение приоритета может быть использовано для регулировки выбора порта, когда
мост имеет два порта
, соединенных в петлю. По умолчанию используется значение 128.
Designated Bridge ID — Показывает идентификатор назначенного моста.
Designated Port ID (Идентификатор назначенного порта) — Показывает идентификатор выбранного порта.
Designated Cost (Назначенная стоимость) – Показывает стоимость порта, участвующего в топологии STP. Вероятность того, что порт с низкой
стоимостью будет заблокирован
, если STP обнаружит петлю, невелика.
LAG – Показывает группу LAG, с которой связан порт.
Включение
STP для порта
1.
Откройте страницу
STP Port Settings (Параметры STP для порта).
2.
Укажите устройство
(unit) и порт (port), включаемый в поле Select a Port (выбор порта).
3.
Выберите значение
Enable (включен) в поле STP.
