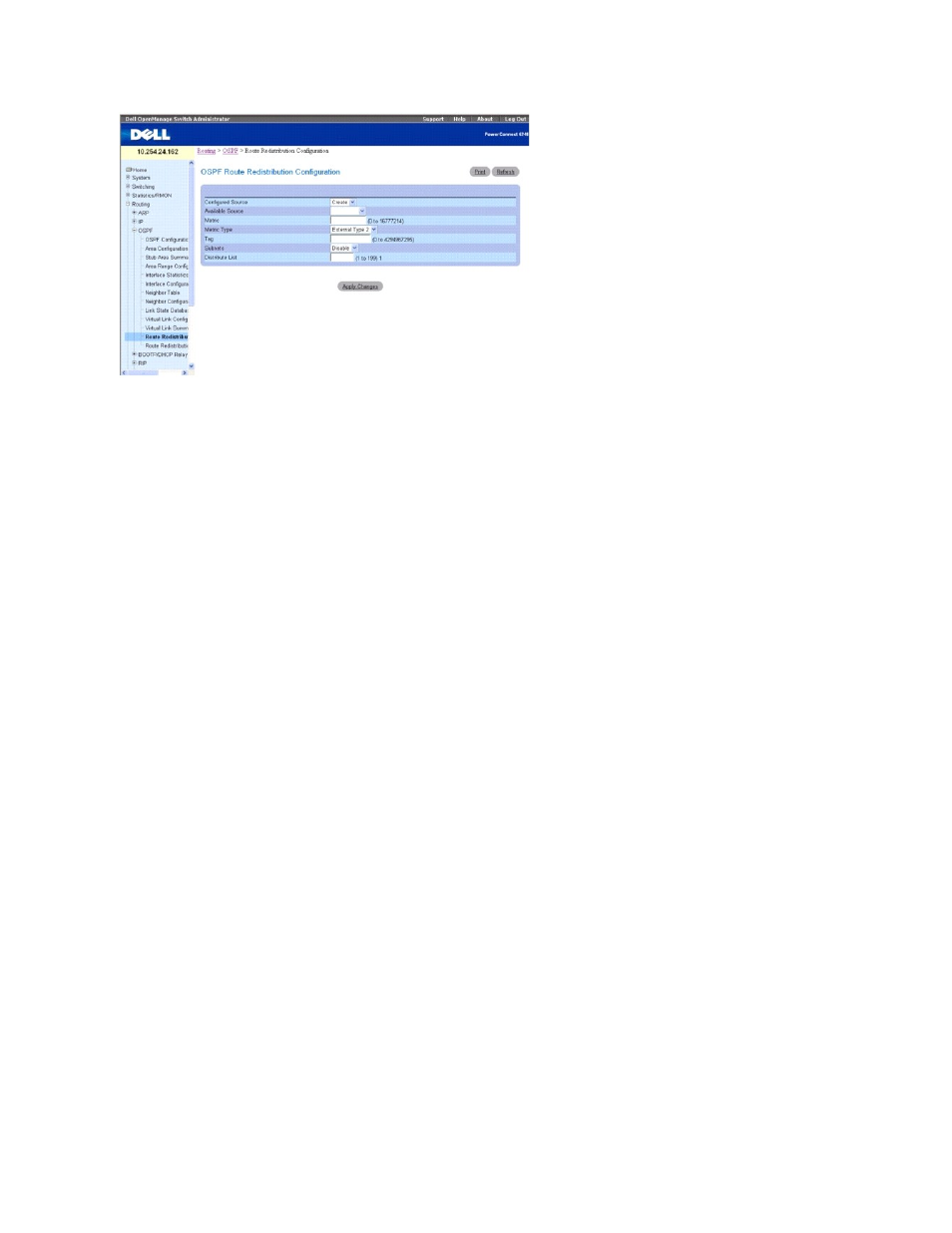

На странице OSPF Route Redistribution Configuration (Конфигурация перераспределения маршрутов OSPF) есть следующие поля:
Configured Source (Настроенный источник) — протокол, настроенный для OSPF, чтобы перераспределять маршруты, узнанные через этот протокол.
Доступны только исходные маршруты
, которые были конфигурированы для перераспределения OSPF. Создание протокола позволит настроить новый
исходный маршрут .
Available Source (Доступный источник) — протокол, доступный для настройки для OSPF, чтобы перераспределять маршруты. Поле появляется только
при выборе
Create как настроенного источника. Возможные значения - Static, Connected, RIP и BGP.
Metric (Метрика) — устанавливает значение метрики для перераспределенных маршрутов. Это поле показывает значение метрики, если источник был
настроен ранее
. Действительные значения - от 0 до 16777214.
Metric Type (Тип метрики) - выберите в раскрывающемся меню тип метрики OSPF перераспределенных маршрутов.
Tag (Метка) — устанавливает поле метки в перераспределенных маршрутах. Это поле показывает значение метки, если источник был настроен ранее,
в ином случае показывается
0. Действительные значения - от 0 до 4294967295.
Subnets (Подсети) - выберите из раскрывающегося меню, должны ли подсетевые маршруты перераспределяться или нет .
Distribute List (Список распределения) — выбирает Access List (список доступа), который фильтрует маршруты, которые должны быть
перераспределены протоколом назначения
. Перераспределяются только разрешенные маршруты. Если эта команда ссылается на несуществующий
список доступа , разрешены все маршруты. В раскрывающемся меню показаны ACL, настроенные на страницах Switching® Network Security® Access
Control Lists® IP Access Control Lists. При использовании для фильтрации маршрутов учитываются только следующие поля в списке доступа:
l Source IP Address и netmask
l Destination IP Address и netmask
l Action (permit или deny)
Все остальные поля (source и destination port, precedence, tos и так далее) игнорируются.
IP-адрес источника сравнивается с IP-адресом назначения маршрута. IP-netmask источника в правиле списка доступа рассматривается как маска
ввода
, показывая, какие биты в IP-адресе источника должны соответствовать адресу приемника маршрута. (Следует отметить, что 1 в маске
показывает Don't Care в соответствующем разряде адреса.)
Когда правило листа доступа включает IP-адрес приемника и netmask (как расширенный список доступа), IP-адрес приемника сравнивается с маской
сети приемника маршрута . Netmask приемника в списке доступа служит маской ввода, показывая, какие биты в маске приемника маршрута значимы
для операции фильтрации .
Создание OSPF Route Redistribution Source (Источника перераспределения маршрутов OSPF)
Когда не настроено ни одного перераспределения , система показывает только Create в поле Configured Source и возможные источники в полях
Available Source. После выбора Available Source, ввода данных конфигурации и нажатия Apply Changes источник показывается в раскрывающемся меню
в
Configure Source и удаляется из раскрывающегося списка в Available Source.
1. Откройте страницу OSPF Route Redistribution Configuration (Конфигурация перераспределения маршрутов OSPF).
2. Укажите Create (Создать) в поле Configured Source.
3. Выберите Static, Connected, RIP или BGP в поле Available Source.
4. По окончании нажмите кнопку Apply Changes (Применить изменения).
Данные перераспределения маршрутов настроены , а устройство обновлено.
Изменение OSPF Route Redistribution Data (Данные перераспределения маршрутов OSPF)
