Консольный порт
(RS-232)
Консольный порт
(RS-232) используется только для управления через последовательный интерфейс. Этот порт обеспечивает прямое подключение к
коммутатору
, и может применяться для работы в режиме командной строки с терминала, подключенного к порту EIA/TIA-232.
Консольный порт поддерживает синхронную передачу данных
(восемь битов данных, один стоповый бит, без контроля четности). Скорость передачи
двоичных данных по умолчанию составляет
9600 бит/с.
Прочие характеристики
Габариты
Коммутаторы серии
6200 имеют следующие габариты:
l
440 x 460 x 44 мм (Ш x Г x В).
l
17,32 x 18,11 x 1,73 дюйм (Ш x Г x В).
Источники питания
Коммутаторы серии
6200 имеют один внутренний источник питания от стандартной сети переменного тока. Дополнительно можно подключить
резервный источник питания постоянного тока
, например, PowerConnect RPS-600. Можно проконтролировать его работу по состоянию индикаторов.
Дополнительную информацию см
. в разделе "
".
Система вентиляции
PowerConnect 6224 охлаждается тремя вентиляторами. PowerConnect 6248 имеет четыре вентилятора. Проверить их работу можно по состоянию
индикаторов
. Дополнительную информацию об индикаторах см. в разделе "
".
Стекирование
До
12 коммутаторов модели PowerConnect 6224 и/или 6248 можно объединить в стек, обеспечивающий до 576 портов на передней панели. Для

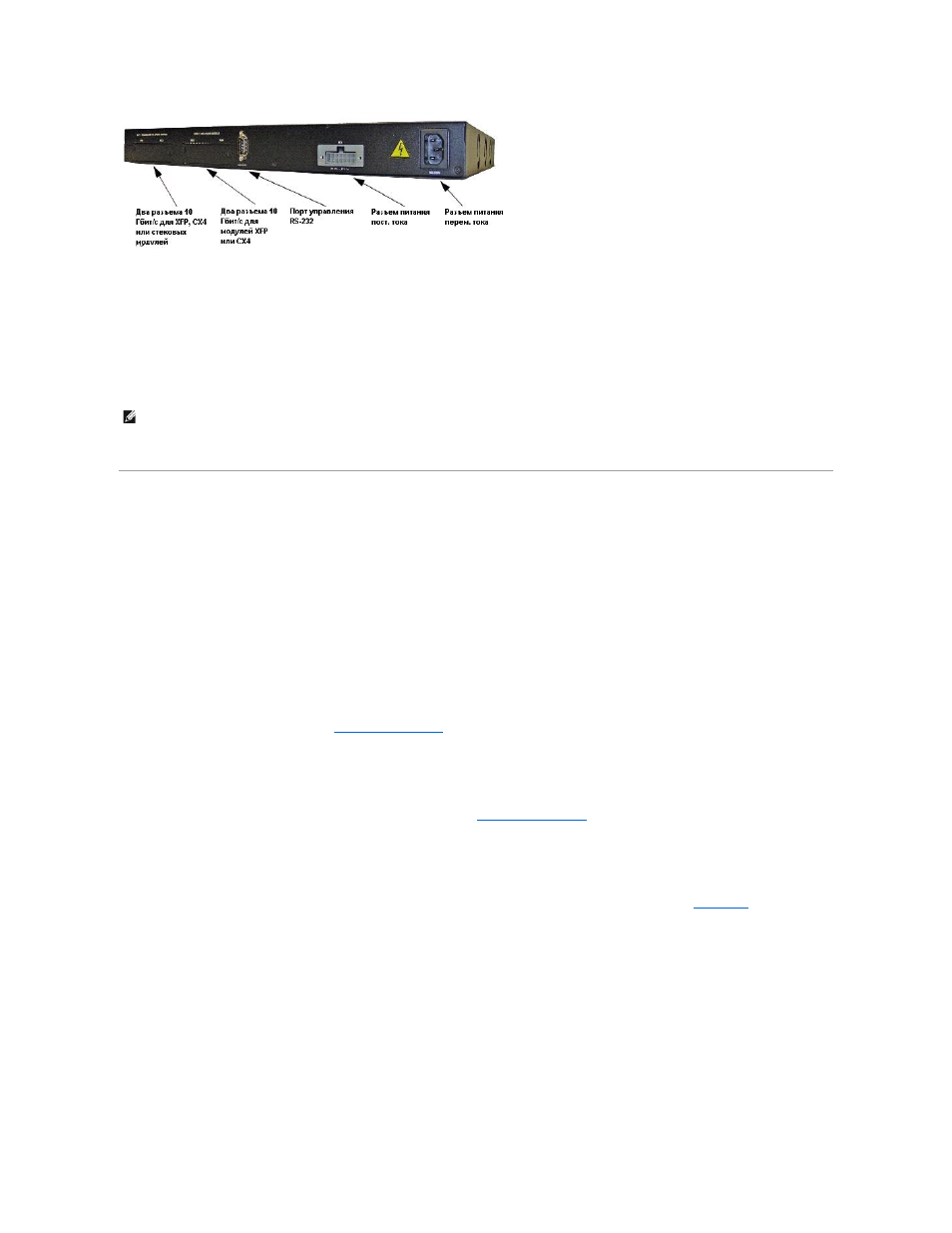

создания стека соедините соседние устройства через порты стекирования в левой части задней панели коммутатора
. См.
1.
Подключите один из коротких стековых кабелей к любому из портов стекирования на главном коммутаторе и на коммутаторе
, находящемся
прямо под ним
. Установите модуль стекирования (приобретаемый отдельно) в отсек "Bay 1" на задней панели каждого коммутатора в стеке.
2.
При необходимости для соединения коммутаторов используйте длинный
(3-метровый) стековый кабель, приобретаемый отдельно. Повторите эту
процедуру
, пока все устройства не будут соединены друг с другом.
3.
Оставшиеся длинные стековые кабели используйте для соединения оставшихся свободных портов
(по одному на верхнем и нижнем коммутаторе
стека
).
Рисунок
2-3. Соединение коммутаторов в стеке
ПРИМЕЧАНИЕ
.
Если вы устанавливаете стек из коммутаторов
, то перед включением питания необходимо полностью собрать и соединить
кабелями все коммутаторы в стеке
. При первоначальном включении питания стека коммутаторы выбирают главный коммутатор, который может
занять любое местоположение в стеке
. У этого коммутатора будет гореть индикатор главного коммутатора, расположенный в левом верхнем
углу массива индикаторов на лицевой панели
. Терминал следует подключать к главному коммутатору. Если подключить терминал к
подчиненному коммутатору
, вы не сможете использовать командную строку.
