Предполагается , что кольцевой интерфейс всегда включен. В качестве такового он является средством настройки стабильного IP-адреса в устройстве,
на который могут ссылаться другие коммутаторы . Этот интерфейс обеспечивает адрес источника для отправляемых пакетов и может получать как
локальные , так и удаленные пакеты. Он обычно используется протоколами маршрутизации.
Кольцо не ведет себя как порт сети в системах Switching (коммутирования). В частности, в кольцевом интерфейсе нет соседей. Это псевдоустройство
для назначения локальных адресов , так что с маршрутизатором можно соединяться с помощью этих адресов, которые всегда включены и могут
получать трафик из любого из существующих активных интерфейсов . Таким образом, будучи доступным из удаленного клиента, адрес кольца может
использоваться для соединения с маршрутизатором через различные сервисы , такие как telnet и ssh. В этом случае адрес в кольце ведет себя так же,
как любой из локальных адресов маршрутизатора в условиях обработки входящих пакетов .
Страница меню Loopbacks содержит ссылки на веб-страницы, на которых конфигурируются и отображаются параметры и данные колец. Чтобы
открыть страницу , нажмите на панели дерева Routing® Loopbacks . Из этой страницы меню доступны следующие веб-страницы:
l Loopbacks Configuration (Конфигурация колец)
l Loopbacks Summary (Сводные данные колец)
Loopbacks Configuration (Конфигурация колец)
Используйте страницу Loopbacks Configuration для создания, конфигурирования или удаления кольцевых интерфейсов. Вы можете также назначить
или удалить вторичный адрес для кольца .
Чтобы открыть страницу , нажмите на панели дерева Routing® Loopbacks® Configuration.

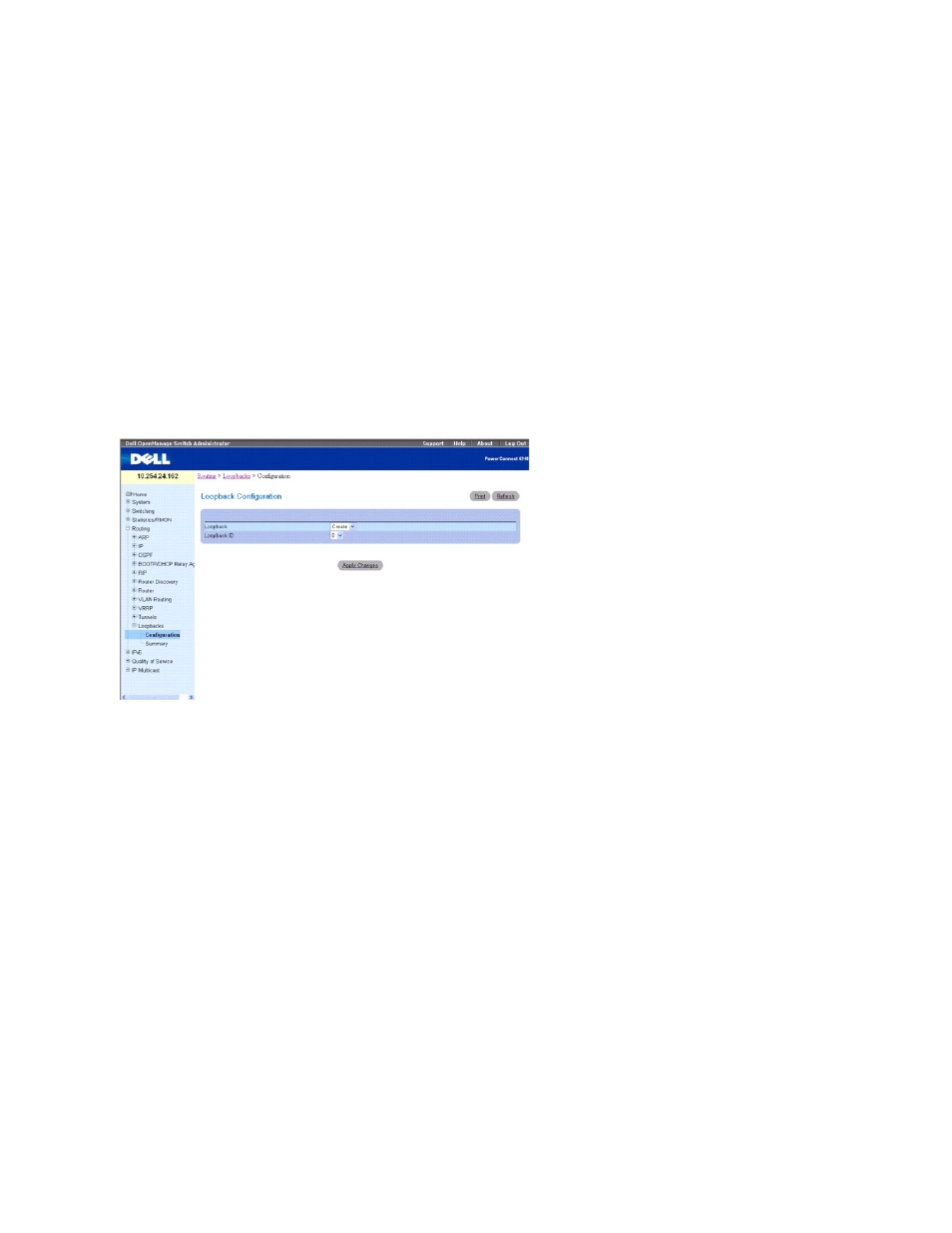

Рис . 9-45. Loopback Configuration (Конфигурация кольца)
На странице Loopbacks Configuration (Конфигурация колец) есть следующие поля:
Loopback (Кольцо) - в раскрывающемся меню выберите нужный из списка текущих настроенных кольцевых интерфейсов. Можно также выбрать Create
(Создать), если число ранее созданных кольцевых интерфейсов не достигло максимума.
Loopback ID (Идентификатор кольца) — если выбрано Create, становится виден этот список возможных идентификаторов колец.
Protocol (Протокол) — выберите IPv4 или IPv6, чтобы настроить соответствующие атрибуты в кольцевом интерфейсе. От выбранного протокола
зависит появление полей на этой странице
.
Link Local Only Mode (Только локальный режим связи) — включает IPv6 для этого интерфейса с использованием локального адреса связи. Этот
параметр показывается
, только когда указан протокол IPv6, и настраивается только перед указанием явного адреса IPv6.
IPv6 Address (IPv6-адрес) – Выберите список настроенных IPv6-адресов для выбранного кольцевого интерфейса. Можно также выбрать Add
(Добавить), если число ранее настроенных адресов не достигло максимума. Этот параметр показывается, только когда указан протокол IPv6.
IPv6 Address (IPv6-адрес) — если выбрано Add (Добавить), становится видно поле ввода IPv6-адреса. Введите адрес в формате prefix/length
(префикс/длина). Этот параметр показывается, только когда указан протокол IPv6.
EU164 - можно также указать 64-разрядный расширенный уникальный идентификатор (EUI-64). Этот параметр показывается, только когда указан
протокол
IPv6.
IPv4 Address (IPv4-адрес) — первичный IPv4-адрес для этого интерфейса в точечной десятичной записи. Этот параметр показывается, только когда
указан протокол
IPv4.
IPv4 Subnet Mask (Маска подсети IPv4) — первичная маска подсети IPv4 для этого интерфейса в точечной десятичной записи. Этот параметр
показывается
, только когда указан протокол IPv4.
Оставшиеся поля будут показаны , когда будет настроен первичный адрес. Вы можете настроить несколько вторичных адресов.
Secondary Address (Вторичный адрес) - в раскрывающемся меню выберите настроенный вторичный IPv4-адрес для выбранного кольцевого
интерфейса
. Новый адрес может быть введен в поле Secondary IP Address через действие Add Secondary IP Address на этой странице (если число
настроенных адресов еще не достигло максимума ) Первичный адрес должен быть конфигурирован, прежде чем может быть добавлен вторичный
адрес .
Secondary IP Address (Вторичный IP-адрес)— вторичный IP-адрес для этого интерфейса в точечной десятичной записи. Это поле для ввода видимо,
