Route summary (сводка маршрутизации) – Инструкция по эксплуатации Dell PowerConnect 6224
Страница 253
На странице
Prune Summary (Сводка усечения) отображаются следующие поля.
Group IP (IP-адрес группы) — IP-адрес группы усечения.
Source IP (IP-адрес источника) — IP-адрес источника или исходной сети для усечения.
Source Mask (Маска источника) — маска подсети, используемая вместе с IP -адресом источника или исходной сети для усечения.
Expiry Time (secs) (Время истечения срока (с)) — время, оставшееся до усечения восходящего потока на соседнем узле. Если от нисходящих соседей
не поступают сообщения об усечении
, в этом поле устанавливается значение таймера времени существования усечения по умолчанию, в противном
случае устанавливается меньшая из двух величин
: наименьшего полученного значения или таймер по умолчанию.
Вывод сводки усечения с помощью командной строки
(CLI)
Более подробную информацию о командах
, выполняющих эту функцию, см. в разделе CLI Reference Guide (Справочного руководства по режиму CLI)
l
"DVMRP Commands (Команды DVMRP)".
Route Summary (Сводка маршрутизации)
Страница
Route Summary (Сводка маршрутизации) используется для отображения или печати сводки маршрутизации DVMRP.
Чтобы открыть эту страницу
, щелкните IP Multicast (Многоадресная IP-передача) ® DVMRP ® Route Summary (Сводка маршрутизации) на панели
дерева
.

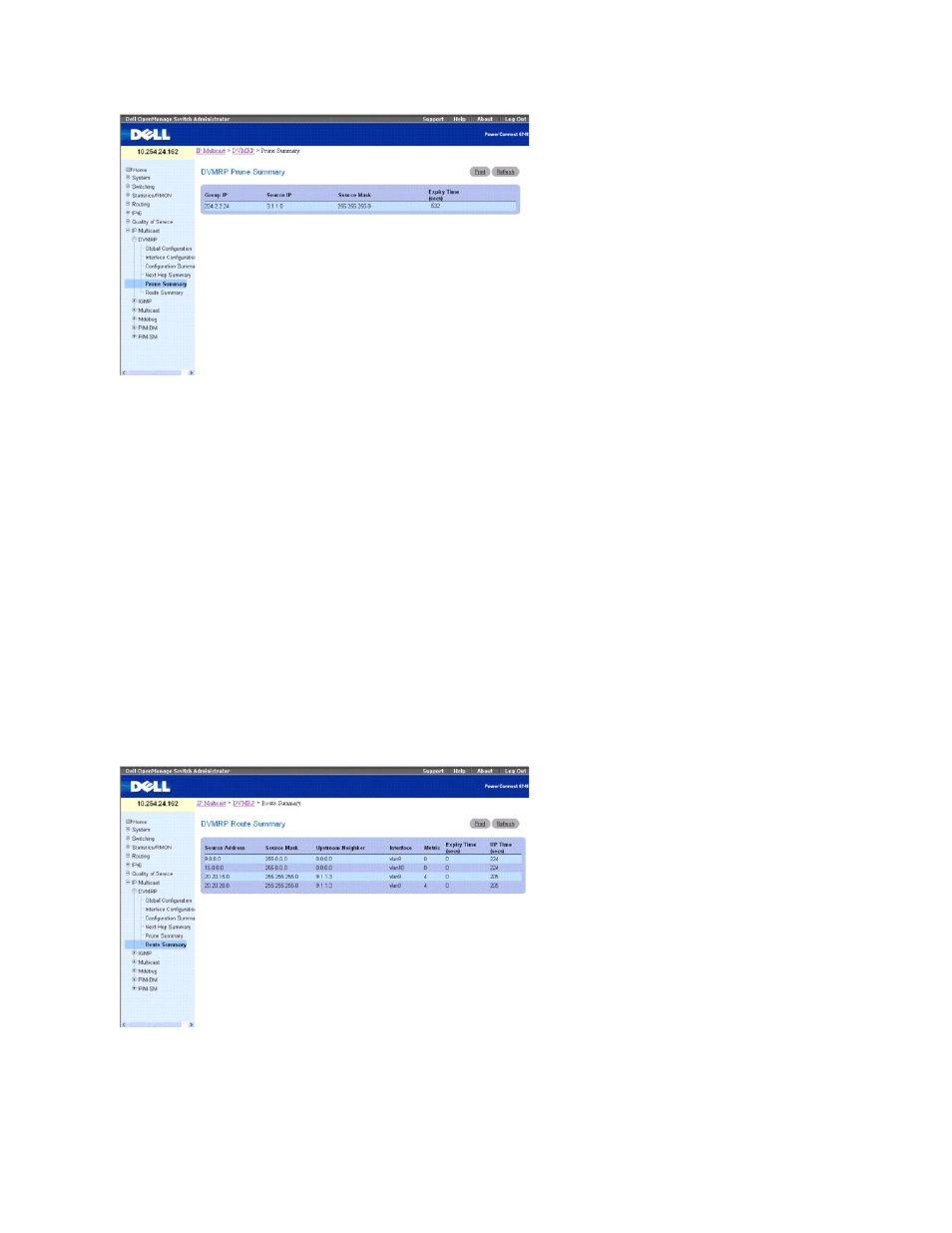

Рис
. 12-6. Сводка маршрутизации
На странице
Route Summary (Сводка маршрутов) отображаются следующие поля.
Source IP (IP-адрес источника) — адрес сети, используемый наряду с маской источника для определения источников для данной записи.
Source Mask (Маска источника) — маска подсети, используемая вместе с адресом источника для определения источников для данной записи.
