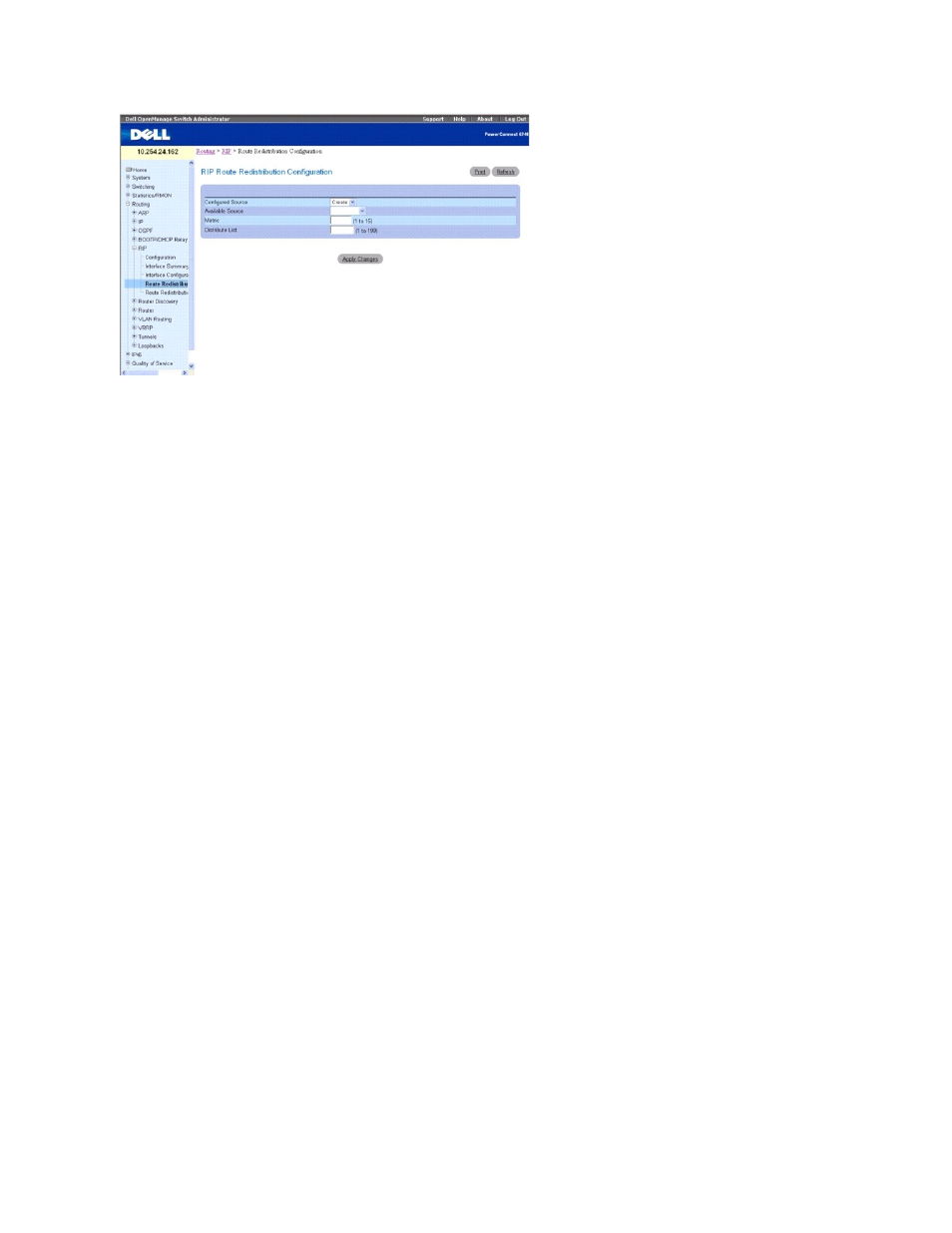

На странице RIP Route Redistribution Configuration (Конфигурация перераспределения маршрутов RIP) есть следующие поля:
Configured Source (Настроенный источник) — это поле выбора является выбираемым динамически. Оно будет заполняться только Источниками-
Маршрутами
, которые были ранее настроены для перераспределения с помощью RIP. Его создание позволит настроить возможный Источник-Маршрут.
Available Source (Возможный источник) — это поле выбора является выбираемым динамически. Оно будет заполняться только теми Источниками-
Маршрутами
, которые были ранее не были настроены для перераспределения с помощью RIP. Поле появляется только при выборе Create как
настроенного источника . Возможные значения:
l Static (Статическое)
l Connected (Соединенное)
l OSPF
Metric (Метрика) — устанавливает значение метрики для использование в качестве метрики перераспределенных маршрутов. Это поле показывает
метрику
, если источник был настроен ранее и может быть изменен. Действительные значения - от 1 до 15.
Distribute List (Список распределения) — устанавливает Access List (список доступа), который фильтрует маршруты, которые должны быть
перераспределены протоколом назначения
. Перераспределяются только разрешенные маршруты. Если эта команда ссылается на несуществующий
список доступа , разрешены все маршруты. В раскрывающемся меню показаны ACL, настроенные на страницах Switching® Network Security® Access
Control Lists® IP Access Control Lists. При использовании для фильтрации маршрутов учитываются только следующие поля в списке доступа:
l Source IP Address и netmask
l Destination IP Address и netmask
l Action (Permit или Deny)
Все остальные поля (source и destination port, precedence, tos и так далее) игнорируются.
IP-адрес источника сравнивается с IP-адресом назначения маршрута. IP-netmask источника в правиле списка доступа рассматривается как маска
ввода
, показывая, какие биты в IP-адресе источника должны соответствовать адресу приемника маршрута. (Следует отметить, что 1 в маске
показывает Don't Care в соответствующем разряде адреса.)
Когда правило листа доступа включает IP-адрес приемника и netmask (как расширенный список доступа), IP-адрес приемника сравнивается с маской
сети приемника маршрута . Netmask приемника в списке доступа служит маской ввода, показывая, какие биты в маске приемника маршрута значимы
для операции фильтрации .
Создание Configured Source
1. Откройте страницу RIP Route Redistribution Configuration (Конфигурация перераспределения маршрутов RIP).
2. Выберите Available Source для конфигурирования.
3. Укажите нужные значения в оставшихся полях .
4. Нажмите кнопку Apply Changes (Применить изменения).
Указанный Source конфигурирован, а устройство обновлено.
Изменение Configured Source
1. Откройте страницу RIP Route Redistribution Configuration (Конфигурация перераспределения маршрутов RIP).
2. Выберите Configured Source для изменения.
