Более подробную информацию по использованию команд интерфейса командной стройки для выполнения этой функции см . нижеследующую главу в
документе CLI Reference Guide (Справочное руководство по интерфейсу командной строки):
l Spanning Tree Commands (Команды STP)
MSTP Settings (Параметры MSTP)
Протокол MST (Multiple Spanning Tree Protocol) поддерживает несколько экземпляров протокола STP для эффективной отправки трафика VLAN по
разным интерфейсам . MSTP совместим как с RSTP так и с STP; мост MSTP можно настроить как мост RSTP или как мост STP.
Чтобы открыть страницу MSTP Settings, последовательно выберите пункты Switching® Spanning Tree® MSTP Settings в панели дерева.

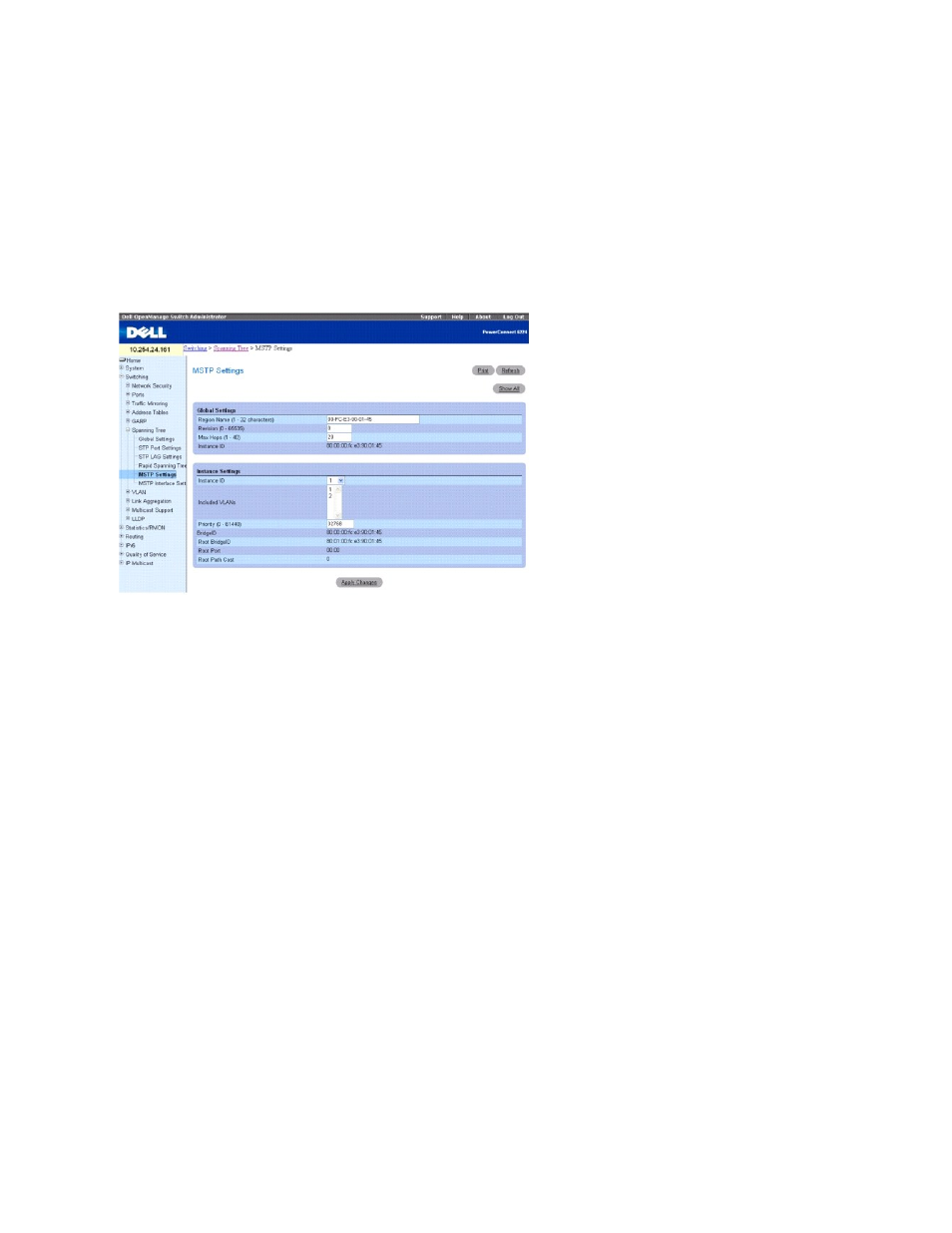

Рис . 7-42. Страница параметров MSTP (MSTP Settings)
На странице MSTP Settings (Параметры MSTP) имеются следующие поля, поделенные на два раздела - Global Settings (общие параметры) и Instance
Settings (Параметры экземпляров):
Region Name (1-32 Characters) (Название области, 1-32 символа) — Указывает пользовательское имя области MST.
Revision (0-65535) — Определяет неподписанный 16-битный номер, который задает текущую ревизию конфигурации MST. Номер ревизии требуется
как параметр конфигурации
MST. Значение по умолчанию - 0.
Max Hops (1-40) (Максимальное число повторных приемов)— Определяет общее количество повторных приемов в одной области, до того как
пакет
BPDU игнорируется. После того, как данные BPDU начинают игнорироваться, информация порта устаревает. Значение по умолчанию - 20.
Instance ID — Указывает идентификатор копии STP. Значение поля: 1-15, по умолчанию - 1.
Included VLANs — Отображает сети VLAN, привязанные к выбранному экземпляру. Каждая сеть VLAN соответствует только одному экземпляру.
Priority (0-240) (Приоритет моста) — Указывает приоритет выбранной копии протокола STP. По умолчанию используется значение 32768.
Bridge ID (Идентификатор моста) — Идентификатор моста выбранного экземпляра.
Идентификатор Root Bridge ID корневого моста с минимальной стоимостью пути.
Root Port (Корневой порт) — Указывает корневой порт выбранного экземпляра.
Root Path Cost — Указывает стоимость пути для выбранного экземпляра.
Изменение параметров MSTP
1. Откройте страницу MSTP Settings (Параметры MSTP).
2. При необходимости внесите изменения в разделы Global Settings (общие параметры) и Instance Settings (параметры экземпляров).
3. Нажмите кнопку Apply Changes (Применить изменения).
Параметры протокола MSTP будут изменены, а устройство обновлено.
Отображение сети VLAN протокола MSTP в таблице копий (Instance Mapping Table)
