Инструкция по эксплуатации Dell PowerConnect 6224
Страница 188
только когда выбрано
Add Secondary.
Secondary Subnet Mask (Вторичная маска подсети) — вторичная маска подсети для этого интерфейса в точечной десятичной записи. Это поле для
ввода видимо
, только когда выбрано Add Secondary.
Создание нового кольца
(IPv4)
1.
Откройте страницу
Loopbacks Configuration (Конфигурация колец).
2.
Выберите
Create из раскрывающегося меню Loopback.
3.
Укажите
ID, который должен использоваться, в поле Loopback ID.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Поле
Loopback ID исчезло, появились оставшиеся поля туннеля.
Рис

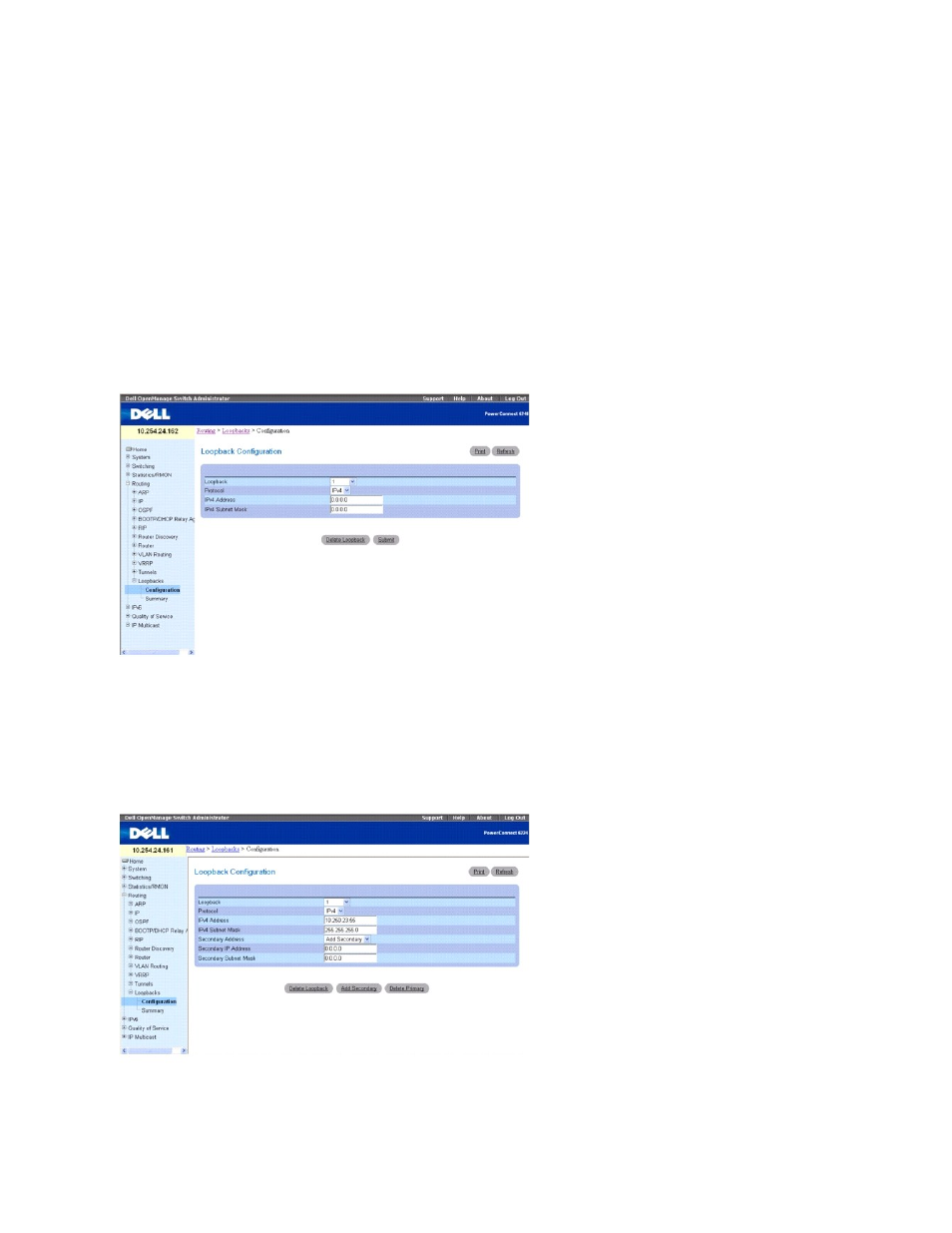

. 9-46. Loopbacks Configuration - IPv4 Entry (Конфигурация колец - запись IPv4)
5.
Введите
IPv4 в поле Protocol.
6.
Введите нужные значения в оставшихся полях
.
7.
Нажмите кнопку
Submit (Подтвердить).
Новое кольцо будет сохранено
, а веб-страница появится снова, показывая поля конфигурации вторичного адреса.
Рис
. 9-47. Loopbacks Configuration - Add Secondary Address (Конфигурация колец - Добавить вторичный адрес)
8.
Заполните поля
Secondary Address, Secondary IP Address и Secondary Subnet Mask.
