4. Щелкните кнопку OK.
5. Открывается основная страница интерфейса Dell OpenManage™ Switch Administrator.
Элементы интерфейса
На домашней странице (см. рис . 3-1 ) содержатся следующие панели:
l Tree view (панель дерева) — расположено слева на домашней странице; панель дерева содержит развернутое представление функций и их
компонентов .
l Device view (Панель устройства) — расположена в правой части домашней страницы; на панели устройства имеется вид устройства,
информационная или табличная область и /или инструкции по настройке.

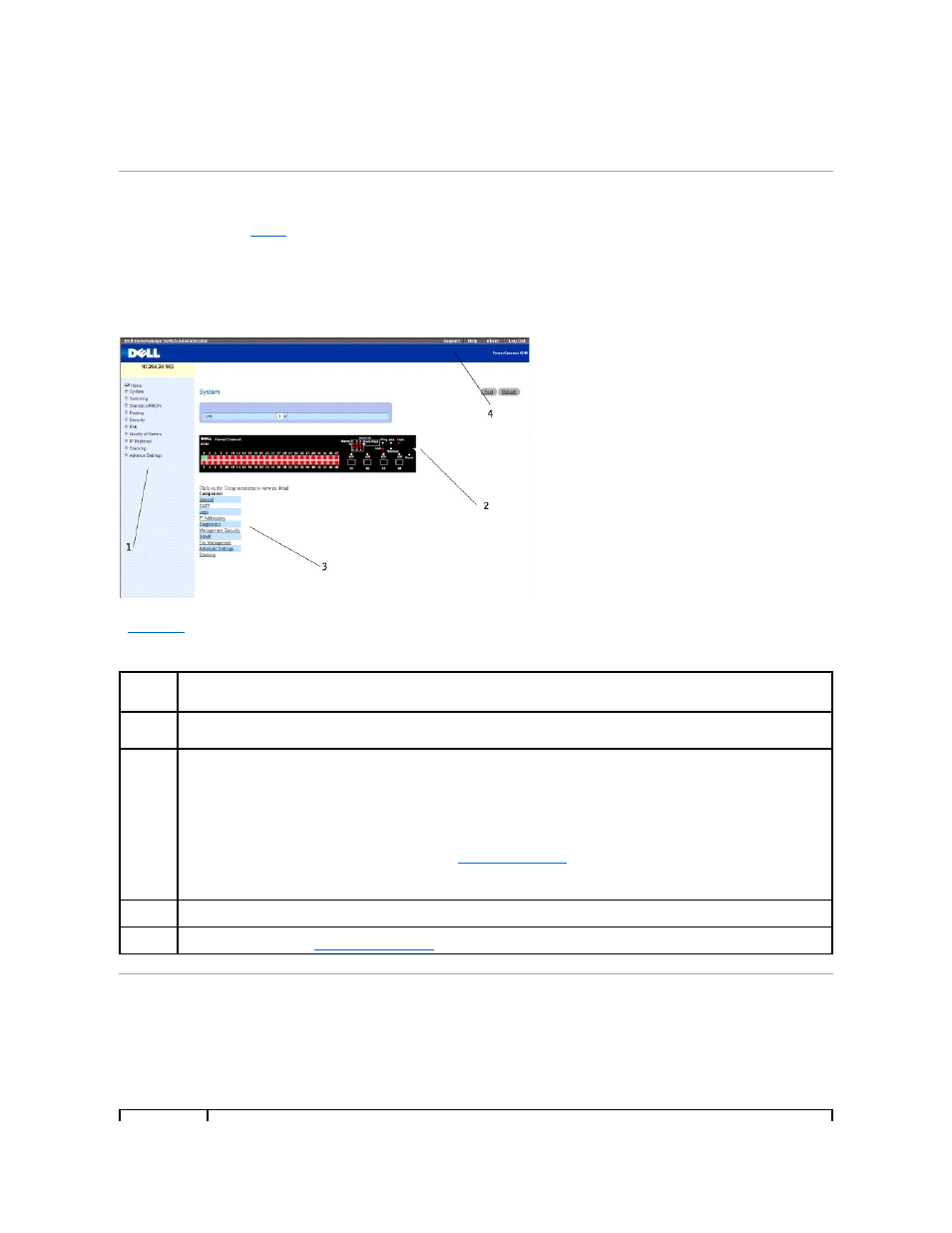

Рис . 3-1. Компоненты Switch Administrator
В таблице 3-1 перечислены компоненты интерфейса и соответствующие им номера.
Таблица 3-1. Компоненты интерфейса
Кнопки на странице Switch Administrator
Информационные кнопки
Таблица 3-2. Информационные кнопки
Компонент Описание
1 Панель дерева содержит список различных параметров устройства . Ветви дерева можно раскрывать для просмотра всех компонентов
конкретного параметра или сворачивать , скрывая эти компоненты. Поле панели можно расширить, переместив ограничивающую
вертикальную линию вправо , – это позволит увидеть названия компонентов полностью.
2 На панели дерева представлена информация о портах устройства , текущая конфигурация и состояние, табличная информация и
компоненты функции .
Цвет порта показывает , активен ли порт в настоящий момент. Зеленым цветом обозначаются активные порты, красным – порты с
ошибками , а синим – отключенные порты.
ПРИМЕЧАНИЕ . Состояние индикаторов не отображается на панели устройства . Состояние индикаторов можно увидеть только на самом
коммутаторе . Информацию об индикаторах см. в разделе " Описание индикаторов ."
В зависимости от выбранного элемента , в нижней части панели дерева отображается прочая информация об устройстве или
диалоговые окна для настройки параметров .
3 В списке компонентов перечислены компоненты устройства . Компоненты также можно просмотреть, раскрыв соответствующий параметр
в панели дерева .
4 Информационные кнопки обеспечивают доступ к информации о коммутаторе и к технической поддержке Dell. Дополнительную
информацию см . в разделе " Информационные кнопки ".
