RIP
RIP - это Interior Gateway Protocol (IGP), основанный на алгоритме Белмана-Форда и предназначенный для меньших сетей (диаметр сети не более 15
шагов
). Информация маршрутизации распространяется в пакетах обновления RIP, которые посылаются как периодически, так и в случае изменения
топологии сети
. По получении обновления RIP, в зависимости от того, существует или нет указанный маршрут в таблице маршрутов, маршрутизатор
моет изменить
, удалить или добавить маршрут в свою таблицу маршрутов. Привилегии маршрутов передаются через настраиваемую метрику, которая
показывает расстояние для каждого приемника
.
Страница меню
RIP содержит ссылки на веб-страницы, на которых конфигурируются и отображаются параметры и данные RIP. Чтобы открыть
страницу
, нажмите на панели дерева Routing® RIP . Из этой страницы меню доступны следующие веб-страницы:
l
RIP Configuration (Конфигурация RIP)
l
RIP Interface Summary (Сводные данные интерфейса RIP)
l
RIP Interface Configuration (Конфигурация интерфейса RIP)
l
RIP Route Redistribution Configuration (Конфигурация перераспределения маршрутов RIP)
l
RIP Route Redistribution Summary (Сводные данные перераспределения маршрутов RIP)
RIP Configuration (Конфигурация RIP)
Используйте страницу
RIP Configuration для включения и настройки или выключения RIP в режиме Global (Общий). Чтобы открыть страницу, нажмите
на панели дерева
Routing® RIP® Configuration.

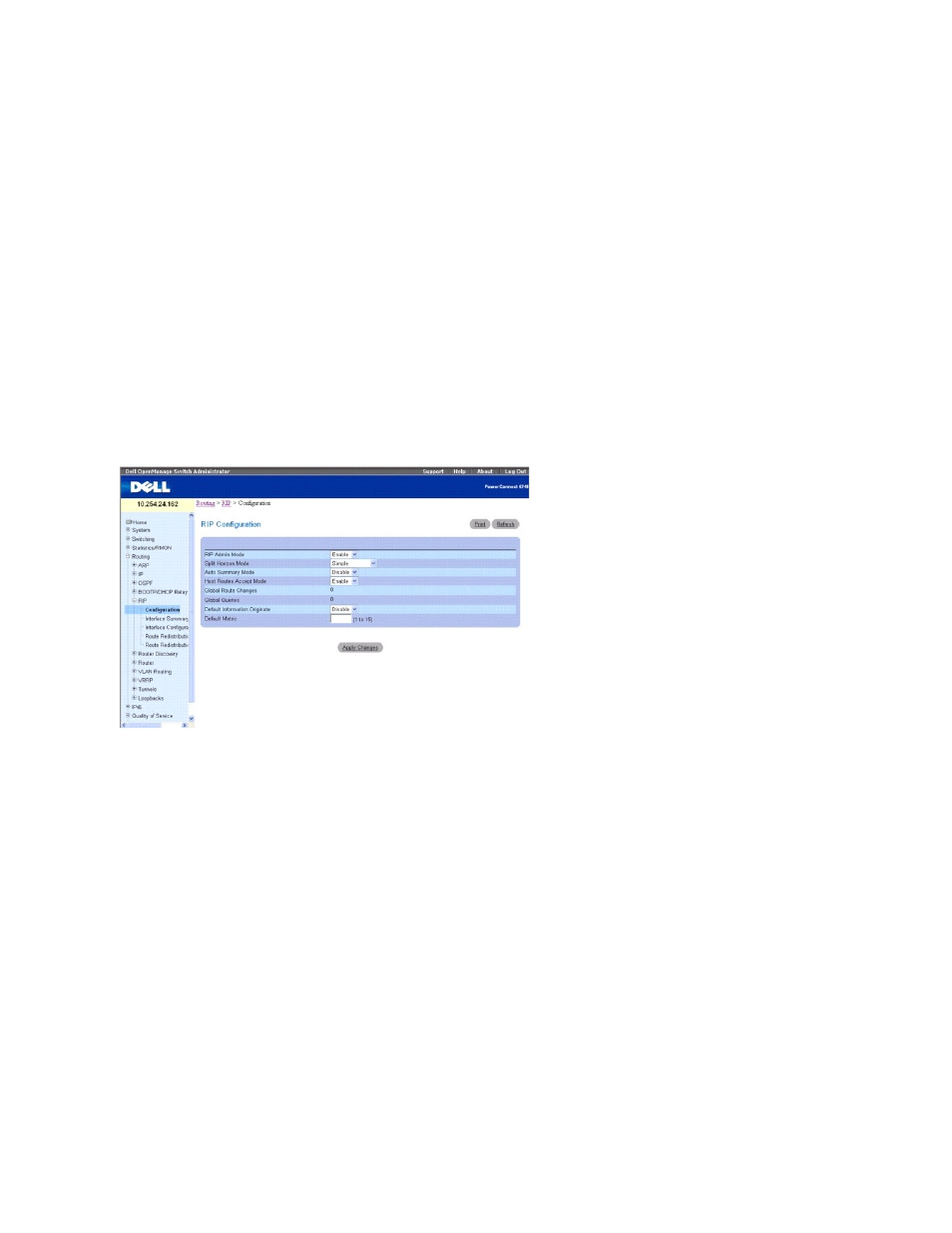

Рис
. 9-23. RIP Configuration (Конфигурация RIP)
На странице
RIP Configuration (Конфигурация RIP) есть следующие поля:
RIP Admin Mode (Режим администрирования RIP) — выберите из раскрывающегося меню Enable (Вкл.) или Disable (Выкл.). При выборе Enable
для коммутатора включается
RIP. По умолчанию установлено значение Disable (Выключено).
Split Horizon Mode — выберите из раскрывающегося меню None, Simple или Poison Reverse. По умолчанию этот параметр Simple. Split horizon - метод
избежания проблем
, возникающих из-за включения маршрутов в обновления, посылаемые маршрутизатору, из которого маршрут был изначально
узнан
. Возможные значения:
l
None – в этом случае специальной обработки нет.
l
Simple — маршрут не включается в обновления, посылаемые маршрутизатору, от которого он был узнан.
l
Poison Reverse — маршрут включается в обновления, посылаемые маршрутизатору, от которого он был узнан, но метрика устанавливается на
бесконечность
.
Auto Summary Mode (Режим автосуммирования) — выберите из раскрывающегося меню Enable (Вкл.) или Disable (Выкл.). При выборе Enable группы
смежных маршрутов суммируются в единые записи
, чтобы уменьшить общее число записей. По умолчанию этот параметр включен.
Host Routes Accept Mode (Режим приема маршрутов хоста) — выберите из раскрывающегося меню Enable (Вкл.) или Disable (Выкл.). При выборе Enable
маршрутизатор принимает маршруты хоста
. По умолчанию этот параметр включен.
Global Route Changes (Всего изменений маршрута) - показывает число изменений маршрута, сделанный RIP в IP Route (Базе данных маршрутов IP).
Оно не включает обновления возраста маршрута
.
Global Queries (Всего запросов) — показывает число ответов на запросы RIP, отправленных из других систем.
Default Information Originate (Создание информации по умолчанию) — Enable (Вкл.) или Disable (Выкл.) объявление маршрута по умолчанию.
Default Metric (Метрика по умолчанию) — устанавливает значение по умолчанию для метрики перераспределенных маршрутов. Это поле отображает
метрику по умолчанию
, если она уже была установлена, или является пустым, если она не была указана ранее. Действительные значения - от 1 до 15.
