3.
Отметьте флажком поле
Remove (Удалить) для каждой удаляемой записи.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Запись
/записи будут удалены, а устройство будет обновлено.
Привязка
IP подсети к сетям VLAN с помощью команд консоли
Более подробную информацию по использованию команд интерфейса командной стройки для выполнения этой функции см
. нижеследующую главу в
документе
CLI Reference Guide (Справочное руководство по интерфейсу командной строки):
l
VLAN Commands (команды VLAN)
Protocol Group (Группа протоколов)
В сети
VLAN на основе портов трафик передается через указанные порты на основе протокола сети VLAN. В задаваемых пользователем фильтрах
пакетов указывается
, принадлежит ли данный пакет к какой-либо сети VLAN. Сети VLAN на основе протоколов чаще всего используются там, где в
сегментах сети присутствуют хосты
, использующие несколько протоколов.
Используйте страницу
Protocol Group для настройки привязки типов EtherTypes сетям VLAN и включите некоторые порты, чтобы использовать новые
настройки
.
Чтобы открыть страницу
Protocol Group, последовательно выберите пункты Switching® VLAN® Protocol Group в панели дерева.

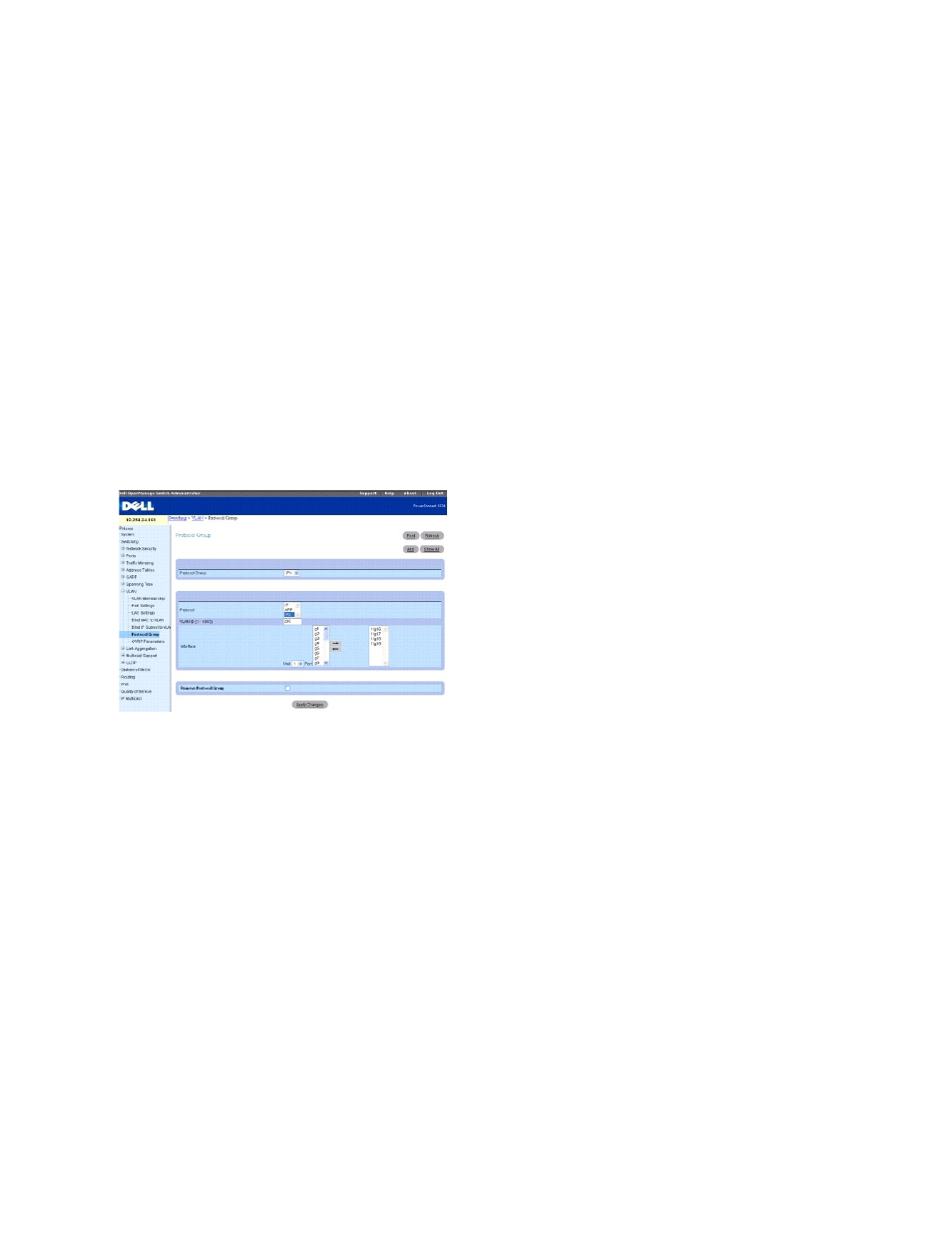

Рис
. 7-56. Protocol Group (Группа протоколов)
На странице
Protocol Group имеются следующие поля:
Protocol Group — Показывает имя, ассоциированное с текущим идентификатором группы протоколов. Это имя можно изменить, нажав на кнопку Add
(Добавить).
Protocol — Указывает протокол, ассоциированный с данной группой.
VLAN ID (1-4093) — Указывает VLAN ID, ассоциированный с этой группой.
Interface — Выбор интерфейса(ов) для добавления или удаления из группы. Выделите интерфейсы, включаемые в группу протоколов, и нажмите на
стрелку
"вправо". Интерфейсы, показанные в правом столбце, включены в группу протоколов.
Remove Protocol Group— Удаление группы протоколов, показанной на экране, если это поле отмечено флажком и нажата кнопка Apply Changes
(Применить изменения). Чтобы удалить несколько групп одновременно, нажмите на кнопку Show All (Показать все) и отметьте флажками поля Remove
(Удалить) в таблице Protocol Group Table.
Добавление группы протоколов
1.
Откройте страницу
Protocol Group (Группа протоколов).
2.
Нажмите кнопку
Add (добавить).
Откроется страница
Add Protocol Group (Добавить группу протоколов).
Рис
. 7-57. Страница Add Protocol Group (Добавление группы протоколов)
