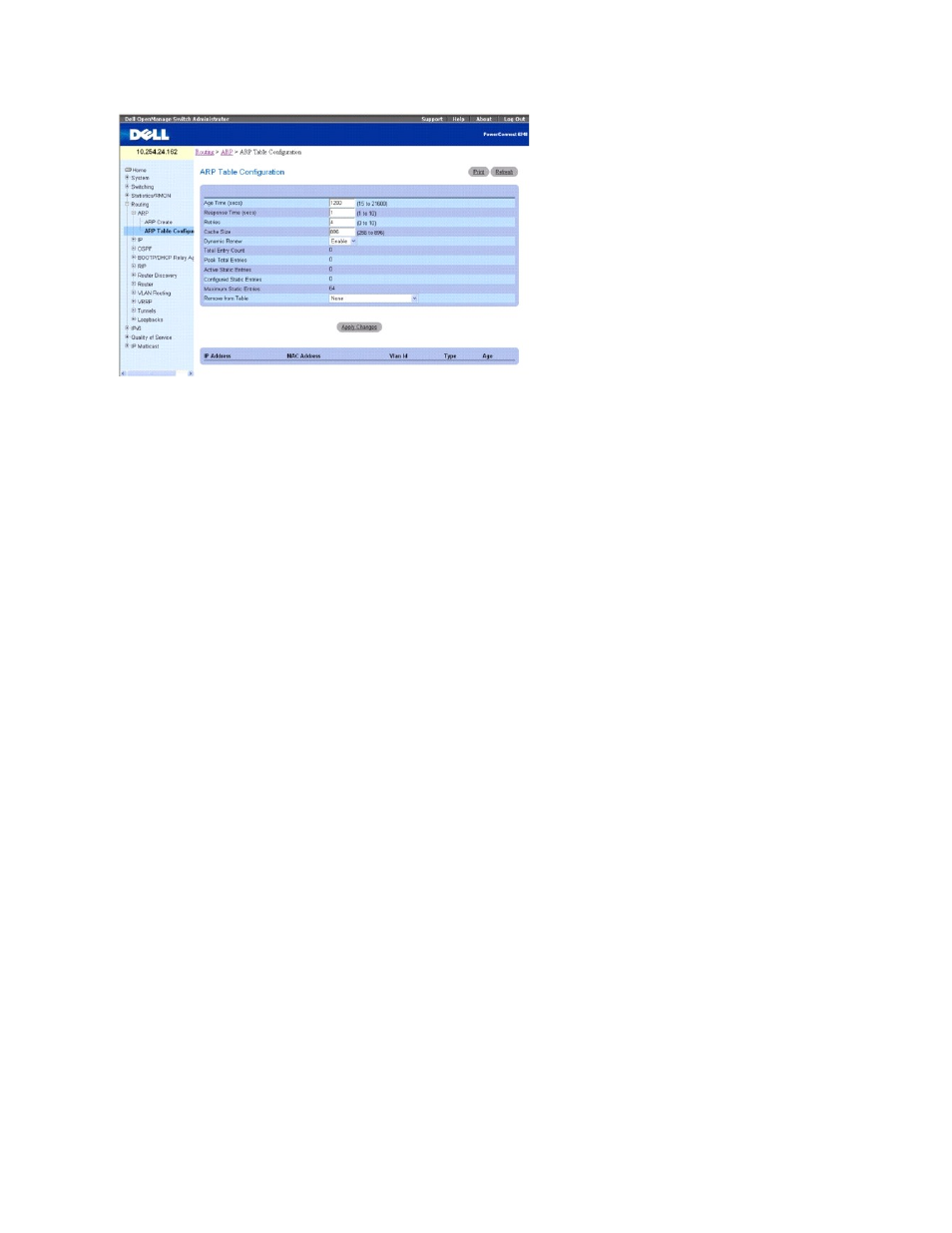

На странице ARP Table Configuration (Конфигурация таблицы ARP) есть следующие поля:
Age Time (secs) — введите значение, которое коммутатор должен использовать как время устаревания записи ARP. Вы должны ввести действительное
целое
, через которое запись ARP устаревает. Диапазон этого поля - от 15 до 21600 секунд. Значение по умолчанию для времени устаревания - 1200
секунд .
Response Time (secs) (Время ответа, сек) — введите значение, которое коммутатор должен использовать для времени ожидания ответа ARP. Вы
должны ввести действительное целое
, которое представляет собой число секунд, в течение которого коммутатор будет ждать ответ на запрос ARP.
Диапазон этого поля - от 1 до 10 секунд. Значение по умолчанию для времени ответа - 1 секунда.
Retries (Попытки) — введите целое, указывающее максимальное число попыток повтора запроса ARP. Диапазон этого поля - от 0 до 10. Значение по
умолчанию –
4.
Cache Size (Размер кэша) — введите целое, указывающее максимальное число записей в кэше ARP. Диапазон этого поля - от 256 до 896. Значение по
умолчанию –
896.
Dynamic Renew (Динамическое обновление) — указывает, должен ли компонент ARP автоматически пытаться обновить записи ARP типа
"Динамические", когда они устаревают. По умолчанию используется значение Enable (Выкл.).
Total Entry Count (Общий счетчик записей) — общее число записей в таблице ARP.
Peak Total Entries (Пиковое общее число записей) — наибольшее значение, достигнутое Total Entry Count (общим счетчиком записей). Этот счетчик
обнуляется каждый раз
, когда меняется значение размера кэша таблицы ARP.
Active Static Entries (Активные статические записи) — общее число активных статических записей в таблице ARP.
Configured Static Entries (Конфигурированные статические записи) — общее число конфигурированных статических записей в таблице ARP.
Maximum Static Entries (Максимум статических записей) — максимальное число статических записей, которое может быть определено.
Remove from Table (Удалить из таблицы) — разрешает удалять некоторые записи из таблицы ARP. Следующие варианты указывают типы записей ARP
для удаления
:
l All Dynamic Entries (Все динамические записи)
l All Dynamic and Gateway Entries (Все динамические и шлюзовые записи)
l Specific Dynamic Gateway Entry (Отдельная динамическая шлюзовая запись)
l Specific Static Entry (Отдельная статическая запись)
Таблица ARP показана внизу этой страницы, она содержит следующие поля:
IP Address (IP-адрес) — IP-адрес устройства в подсети, назначенный одному из существующих интерфейсов маршрутизации коммутатора.
MAC Address (MAC-адрес) - адресный MAC-адрес устройства. Формат - шесть двухзначных шестнадцатеричных чисел, разделенных двоеточиями,
например
00:06:29:32:81:40.
VLAN ID (Идентификатор виртуальной локальной сети) — интерфейс маршрутизации, связанный с записью ARP.
Type (Тип) — тип записи ARP.
Age (Устаревание) — время, прошедшее с момента последнего обновления записи в таблице ARP. Формат: ч ч:мм:сс.
Конфигурирование таблицы ARP
1. Откройте страницу ARP Table Configuration(Конфигурация таблицы ARP)
2. При необходимости измените параметры .
