Инструкция по эксплуатации Dell PowerConnect 6224
Страница 27

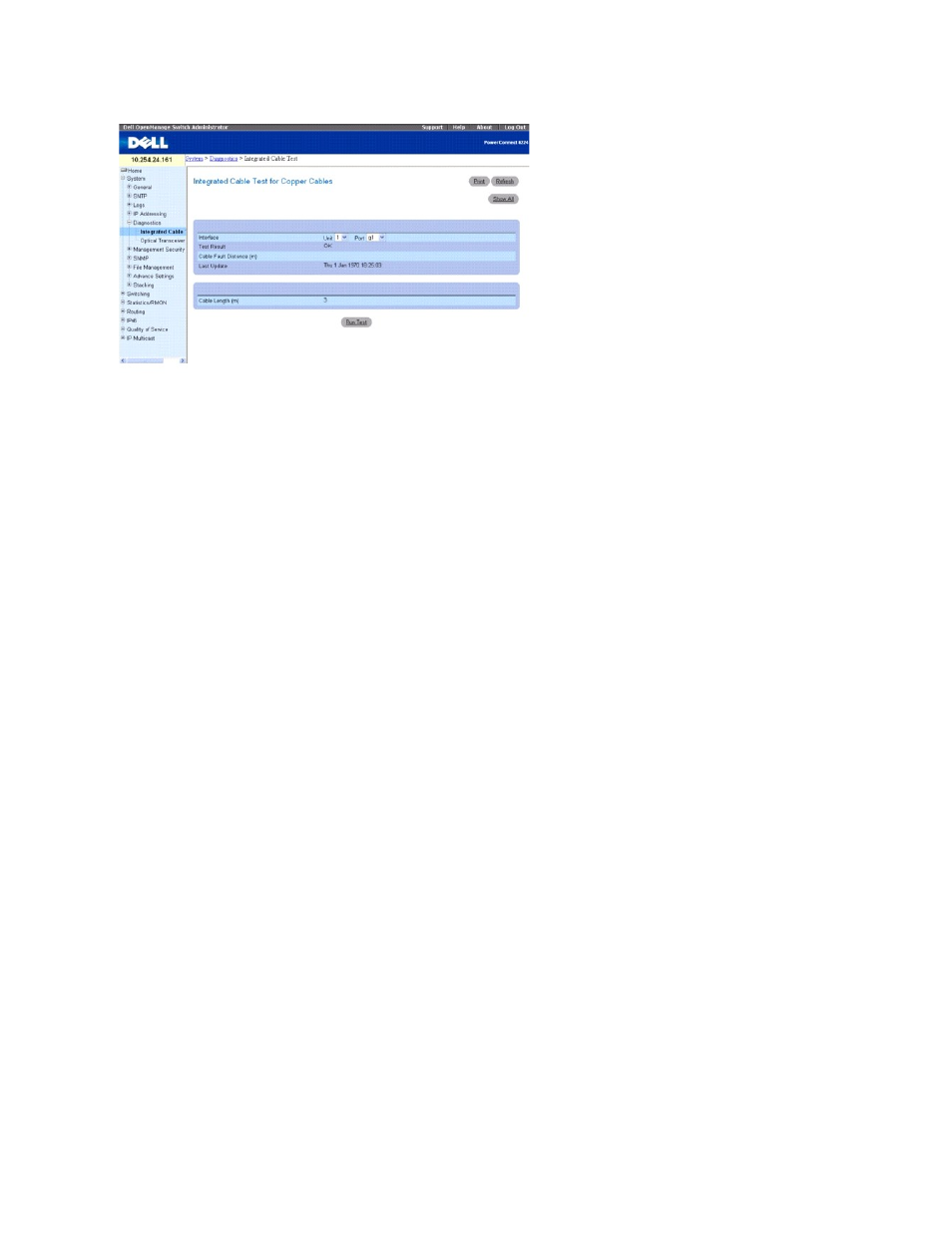

На странице
Integrated Cable Test for Copper Cables (Комплексное тестирование кабелей типа Copper Cables) содержатся следующие поля:
Interface (Интерфейс) — Интерфейс, к которому подключен кабель.
Test Result (Результат тестирования) — Результаты тестирования кабеля. Возможные значения поля:
No Cable (Нет кабеля) — Кабели, подключенные к данному порту, отсутствуют.
Open Cable (Открытый кабель) — Кабель открыт.
Short Cable (Короткое замыкание в кабеле) — В кабеле произошло короткое замыкание.
OK — Тестирование кабеля выполнено успешно.
Fiber Cable (Оптоволоконный кабель) — Оптоволоконный кабель подключен к данному порту.
Cable Fault Distance (Расстояние до кабеля со сбоем) — Определение расстояния от порта, в котором произошла ошибка кабеля.
Last Update (Последние обновление) — Время последнего тестирования кабеля.
Cable Length(Длина кабеля) — Приблизительная длина кабеля. Этот тест может быть выполнен, только если порт включен и работает со скоростью 1
Гбит
/с.
Тестирование кабеля
1.
Убедитесь
, что оба конца медного кабеля подключены к устройству.
2.
Откройте страницу
Integrated Cable Test for Copper Cables (Комплексное тестирование кабелей типа Copper Cables).
3.
Нажмите
Run Test (Запуск теста).
Выполняется тестирование медного кабеля
, а результаты отображаются на странице Integrated Cable Test for Copper Cables (Комплексное
тестирование кабелей типа
Copper Cables).
Отображение таблицы результатов комплексного тестирования кабеля
1.
Откройте страницу
Integrated Cable Test for Copper Cables (Комплексное тестирование кабелей типа Copper Cables).
2.
Нажмите кнопку
Show All (Показать все).
На веб
-странице отображается Integrated Cable Test Results Table (Таблица результатов комплексного тестирования кабеля),
демонстрирующая результаты предудыщих тестов для каждого порта
.
Рис
. 6-29. Таблица результатов комплексного тестирования кабеля
