Инструкция по эксплуатации Dell PowerConnect 6224
Страница 90
100 Full — Указывает, что порт заявляет скорость оповещения 100 Мб/с и параметры дуплексного режима.
1000 Full — Указывает, что порт заявляет скорость оповещения 1000 Мб/с и параметры дуплексного режима.
MDI/MDX – Позволяет устройству различать перекрестный и неперекрестный кабели.
В концентраторах и коммутаторах специально используется схема подключения проводов
, отличная от схемы на конечных станциях. Поэтому при
подключении концентратора или коммутатора к конечной станции можно использовать соединение напрямую кабелем
Ethernet, так как провода
совпадают
. При соединении двух концентраторов/коммутаторов или двух конечных станций используют перекрестный кабель, чтобы соединить
правильные пары
.
Возможные значения поля
:
On — Разрешить коммутатору определять тип подключения.
Off — Для подключения к коммутатору требуется соответствующий тип кабеля.
Auto (Авто) – Значение задается автоматически.
Current MDI/MDX — Указывает текущие параметры устройства MDX. Возможные значения поля:
MDI — Текущий параметр MDI - MDI.
MDX — Текущий параметр MDI - MDX.
Auto (Авто) – Значение задается автоматически.
LAG — Отображает номер LAG, если порт входит в состав LAG.
Определение параметров порта
1.
Откройте страницу
Port Configuration (Настройка портов).
2.
Выберите устройство
(unit) и порт (port) в полях Unit и Port.
3.
Определите доступные поля в диалоговом окне
.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Параметры порта будут сохранены для этого коммутатора
.
Вывод таблицы
Port Table
1.
Откройте страницу
Port Configuration (Настройка портов).
2.
Нажмите кнопку
Show All (Показать все).
Откроется таблица настройки портов
(Port Configuration Table).

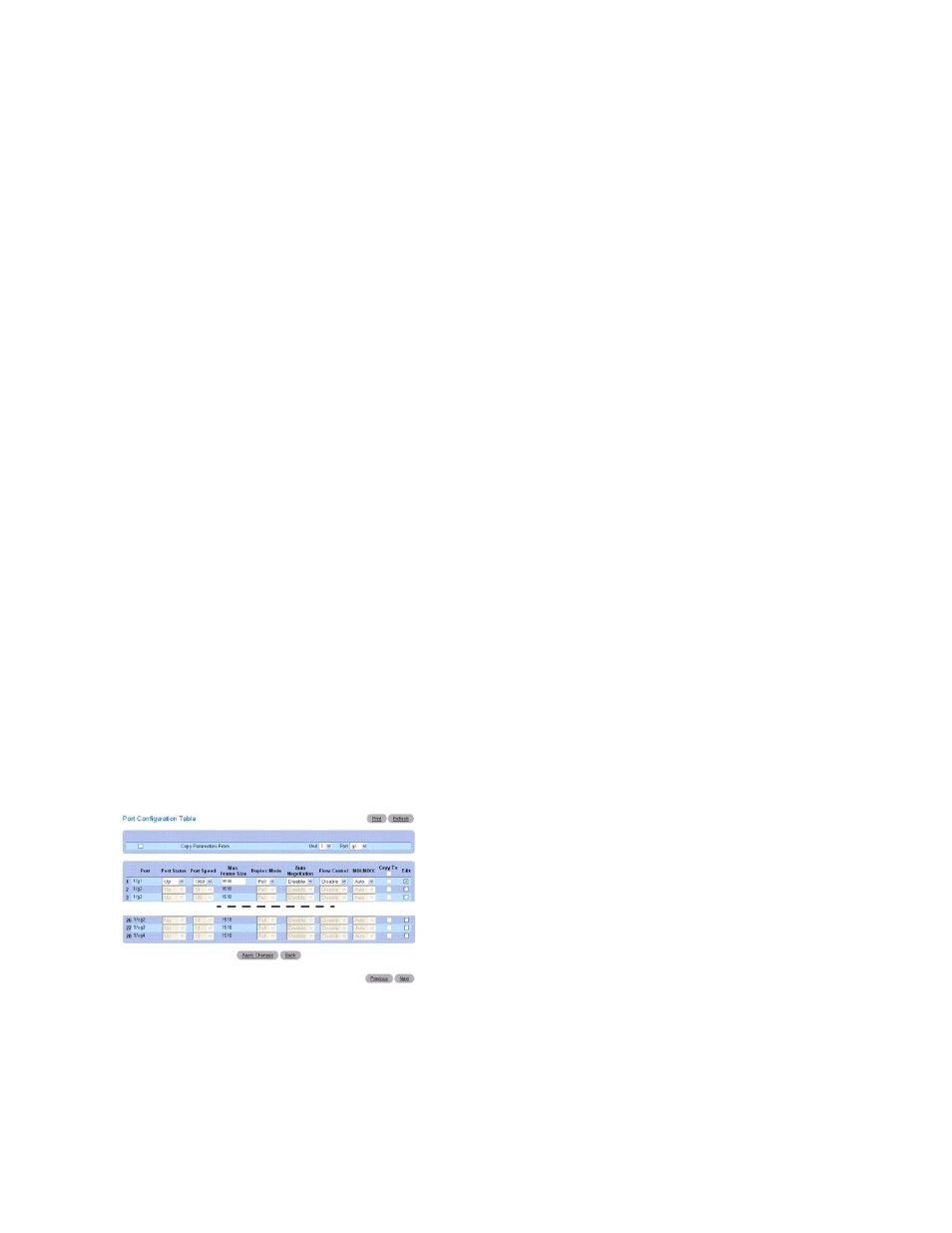

Рис
. 7-21. Таблица Port Configuration Table
3.
Используйте кнопки
Previous (Назад) и Next (Далее) для просмотра таблицы Port Configuration Table (Таблица настройки портов) для других
устройств в стеке
, если присутствуют.
Копирование настроек портов
