Пример процесса конфигурации
В этом разделе приводятся основные шаги , необходимые для установки соединения коммутатором для удаленного управления сетью. Данный раздел
не содержит полное описание всех возможных конфигураций коммутатора или соответствующих команд .
Этот раздел описывает организацию доступа к коммутатору с использованием конфигурации и установок по умолчанию . Если выбранная
конфигурация вызывает проблемы , файл конфигурации загрузки – определяющий конфигурацию коммутатора при его включении – необходимо
удалить и перезагрузить коммутатор . См. раздел " Параметры устройства по умолчанию ".
Условия настройки коммутатора
Для целей данного примера необходимы следующие компоненты :
l Коммутатор PowerConnect серии 6200
l Рабочая станция со следующими установленными компонентами :
¡ Плата сетевого адаптера
¡ Приложение ASCII-терминала (например, Microsoft® Windows® HyperTerminal или Procomm Plus® Terminal)
¡ Приложение обозревателя
l Кабель нуль -модемного соединения F2F
l Прямые кабели или перекрестная витая пара (категория 5)
Начальное подключение
1. Подключите коммутатор к рабочей станции через порт RS-232.
2. Установите терминал ASCII с указанными ниже параметрами и выберите соответствующий COM-порт.
На приведенном примере экрана используется HyperTerminal.

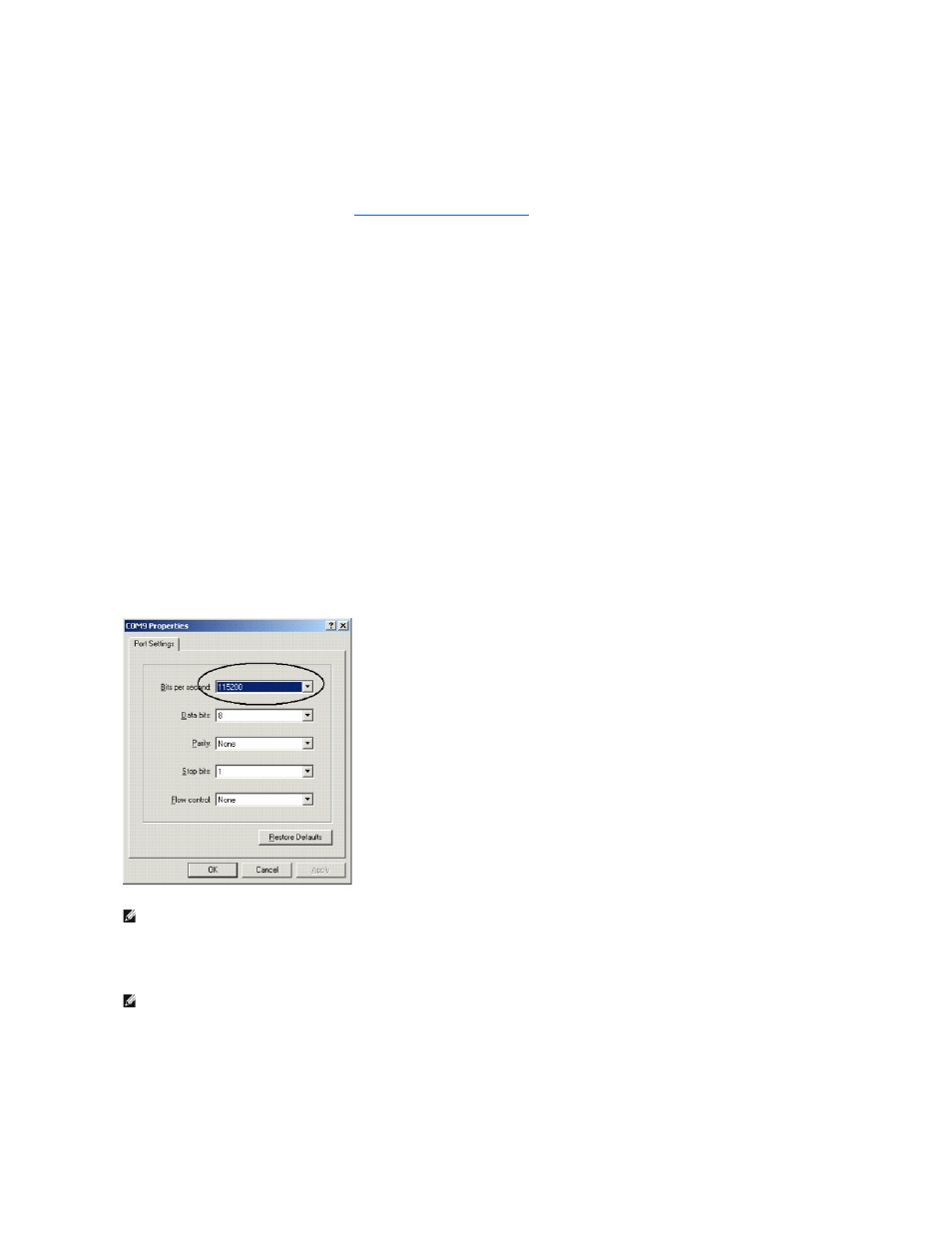

Рис . 5-3. Окно свойств HyperTerminal
3. Используйте кабель нуль -модемного соединения F2F для подключения рабочей станции к коммутатору.
4. Подключите шнур питания коммутатора и включите его . Система начнет процесс загрузки. После появления следующего сообщения, вы можете
при необходимости войти в меню Boot,выбрав 2, для запуска специальных процедур.
Select an option. If no selection in 10 seconds then operational code will start.
1 - Start operational code.
ПРИМЕЧАНИЕ . Скорость двоичной передачи по умолчанию для нового коммутатора – 9600. Данный коммутатор может иметь иную скорость
двоичной передачи . Если используемая скорость двоичной передачи по умолчанию не позволяет видеть терминал коммутатора, попробуйте
выбрать другую скорость .
ПРИМЕЧАНИЕ . Если вы настраиваете стек , подключите рабочую станцию к главному коммутатору.
