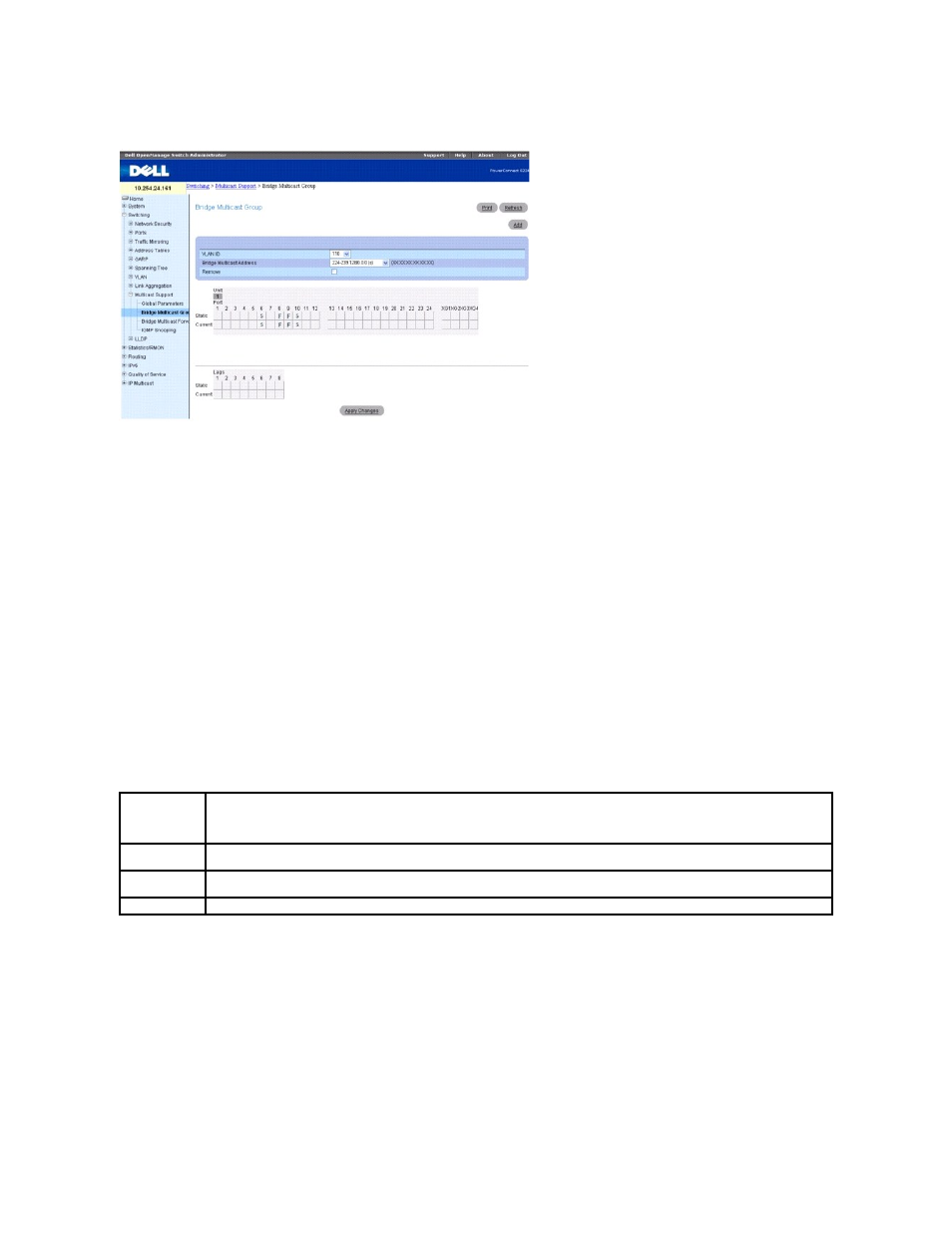

Рис . 7-65. Страница Bridge Multicast Group (Многоадресная группа мостов)
На странице Bridge Multicast Group (Многоадресная группа мостов) есть следующие поля:
VLAN ID — Выбор сети VLAN для добавления в многоадресную группу или для изменения портов существующей многоадресной группы.
Bridge Multicast Address — Указывает MAC-/IP-адреса многоадресной групп, ассоциированные с выбранным идентификатором VLAN ID. Нажмите
кнопку
Add (Добавить), чтобы ассоциировать новый адрес с идентификатором VLAN ID.
Remove — Если поле отмечено флажком, адрес многоадресной передачи будет удален.
Таблицы Port and LAG Member
В таблицах Bridge Multicast Group показано, какие порты и группы LAG принадлежат многоадресной группе, а также их атрибуты - (S - статические),
(D - динамические) или (F - запрещенные). В таблицах имеется два столбца: Static (статический) и Current (текущий). С этой страницы доступна
только строка
Static. Строка Current обновляется либо, если изменена строка Static и нажата кнопка Apply Changes (Применить изменения).
На странице Bridge Multicast Group имеются две редактируемые таблицы:
Unit and Ports — Показывает и назначает портам членство в многоадресной группе. Чтобы назначить порту членство в сети, щелкните по строке
Static выбранного порта. При каждом щелчке будет выполняться циклическое переключение атрибутов - S, F, (пустое значение). В нижеследующей
таблице представлены определения
.
LAGs — Показывает и назначает группам LAG членство в многоадресных группах LAG. Чтобы назначить группе LAG членство в сети, щелкните по
строке
Static выбранной группы. При каждом щелчке будет выполняться циклическое переключение атрибутов - S, F, (пустое значение). В
нижеследующей таблице представлены определения .
В следующей таблице приведены определения параметров управления портом /LAG на базе IGMP.
Таблица 7-2. Port/LAG IGMP Management Settings (Параметры управления портом/LAG на базе IGMP)
Добавление членов мостовой многоадресной группы
1. Откройте страницу Bridge Multicast Group (Мостовая многоадресная группа).
2. Нажмите кнопку Add (добавить).
Откроется страница Add Bridge Multicast Group (Добавить многоадресную мостовую группу).
Рис . 7-66. Страница Add Bridge Multicast Group (Добавить многоадресную группу мостов)
Управление
портом Определение
D Dynamic (Динамическое): Показывает, что порт/группа LAG динамически присоединена к многоадресной группе в строке Current
(Текущий).
S Static (Статическое): Связывает порт с многоадресной группой в качестве статического члена в строке Static (Статический).
Показывается в строке
Current после нажатия кнопки Apply Changes (Применить изменения).
Нет значения Blank (нет значения): Показывает, что порт не связан с многоадресной группой.
