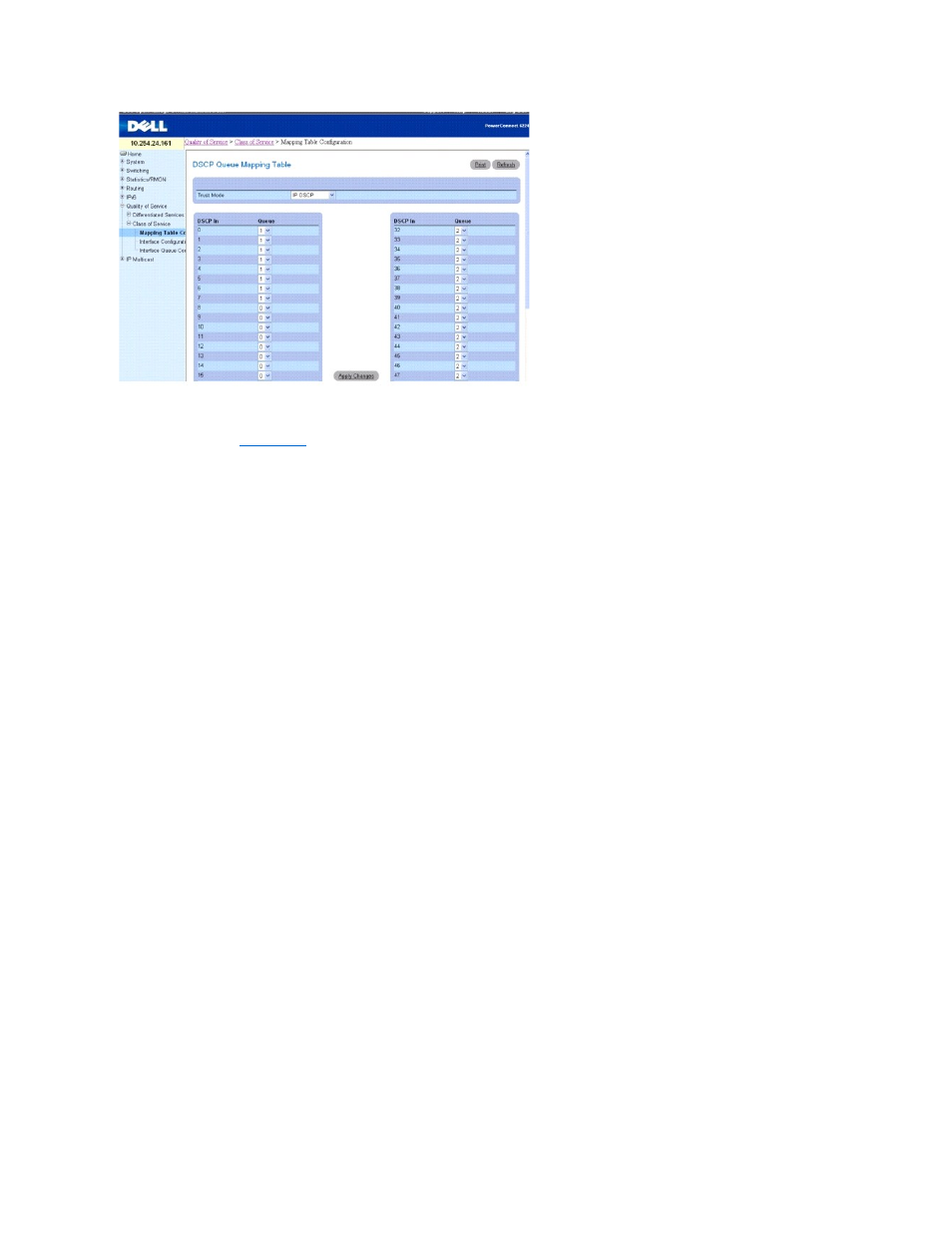

IP DSCP Mapping Table Configuration (Конфигурация таблицы отображения – IP DSCP)содержит следующие поля:
Trust Mode (Режим доверия) — позволяет выбрать применяемый режим доверия. Если в качестве режима доверия выбран IP DSCP, отображается
страница
DSCP In (Входящий DSCP) — установите флажок рядом с критерием и введите значение DiffServ Code Point, которое будет использоваться в пакете.
Это поле определяет
, в какую очередь будет послан пакет.
Queue ID (Идентификатор очереди) — позволяет выбрать очередь, в которую будет отправлен пакет.
Настройка режима доверия
IP DSCP
1.
Откройте страницу
Mapping Table Configuration (Конфигурация таблицы отображения).
2.
Выберите
IP DSCP из раскрывающегося меню Trust Mode (Режим доверия).
3.
Выберите
Queue ID (Идентификатор очереди), чтобы связать эту очередь с данными интерфейсами.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
К выбранным интерфейсам применены произведенные изменения
, и устройство обновлено.
Восстановление очередей по умолчанию
1.
Откройте страницу
Mapping Table Configuration (Конфигурация таблицы отображения).
2.
Установите флажок в поле
Restore Defaults (Восстановление значений по умолчанию).
3.
Нажмите кнопку
Apply Changes (Применить изменения).
Восстановлены значения очередей по умолчанию
, и устройство обновлено.
Режим без доверия
Если для режима доверия выбрать значение
None (Нет), порт не будет доверять пакетам. Выбор режима без доверия не приводит к изменению веб-
страницы
Mapping Table Configuration (Конфигурация таблицы отображения). При выборе режима без доверия все входящие пакеты присваиваются
пакету
, указанному на этом экране.
Настройка режима без доверия
1.
Откройте страницу
Mapping Table Configuration (Конфигурация таблицы отображения).
2.
Выберите
Untrusted Mode (Режим без доверия) из раскрывающегося меню Trust Mode (Режим доверия).
3.
В поле
Queue (Очередь) укажите очередь, в которую принудительно направляются все пакеты.
