Инструкция по эксплуатации Dell PowerConnect 6224
Страница 77

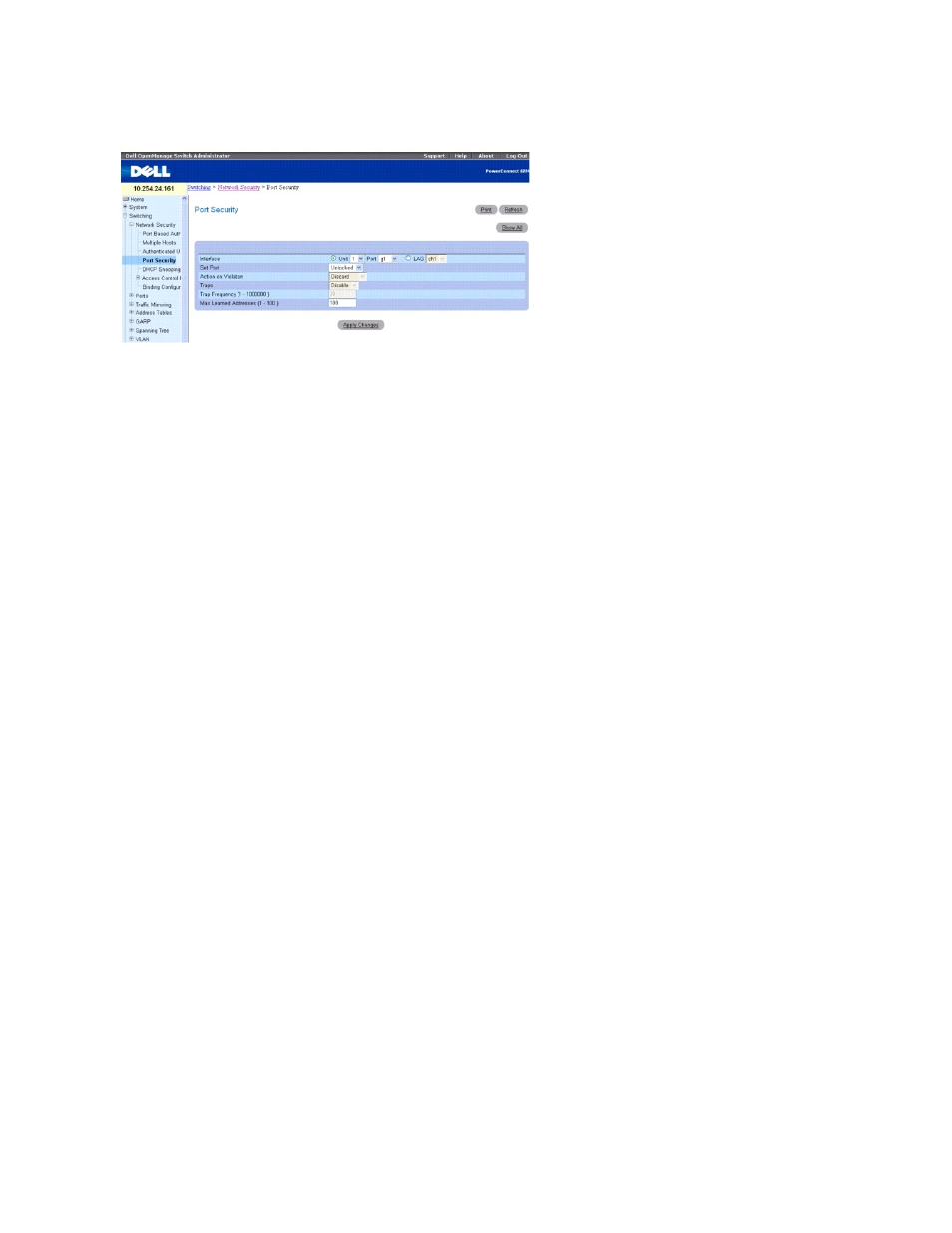

Рис
. 7-6. Страница Port Security (безопасность портов)
Interface — Указывает устройство, порт или LAG, на котором требуется выполнить настройку безопасности портов.
Set Port — Включает блокировку порта/LAG. Если порт заблокирован, то все текущие адреса, ранее опознанные динамически коммутатором на этом
порту
, преобразуются в статические MAC-адреса. Если порт разблокирован, они удаляются из списка статических адресов.
Action on Violation (Действие при нарушении) – Указывает действие, которое выполняется по отношению к пакетам, поступающим на порт/LAG. Это
поле неактивно
(серого цвета), если порт/LAG разблокирован. Возможные значения поля:
Discard (Игнорировать) – Игнорирует пакеты от любого неопознанного источника. Это значение выбрано по умолчанию.
Forward (Пересылка)— Пересылает пакеты с неизвестного источника. При этом MAC-адрес не опознается.
Shutdown (блокировать) – Игнорирует пакет от любого неопознанного источника и отсылает статистику безопасности. При этом входящий
порт отключается
.
Traps (Прерывания) – Включает или отключает отправку системных прерываний при получении пакета на заблокированном порте/LAG.
Trap Frequency (1-1000000) (частота системных прерываний) – Указывает время в секундах, которое проходит между прерываниями.
Max Learned Addresses (1-100) (Максимальное число распознанных адресов) — Задает максимальное число безопасных MAC-адресов, которые
могут быть распознаны для порта
.
Определение заблокированного порта
1.
Откройте страницу
Port Security (Безопасность портов).
2.
Выберите тип и номер интерфейса
.
3.
Выберите пункт
Locked в раскрывающемся меню Set Port.
4.
Заполните остальные поля
.
5.
Нажмите кнопку
Apply Changes (Применить изменения).
Заблокированный порт
/LAG будет добавлен в Таблицу безопасности портов (Port Security Table), а устройство обновлено.
Просмотр таблицы
Port Security Table
1.
Откройте страницу
Port Security (Безопасность портов).
2.
Нажмите кнопку
Show All (Показать все).
Откроется страница
Port Security Table.
Рис
. 7-7. Таблица безопасности портов (Port Security Table)
